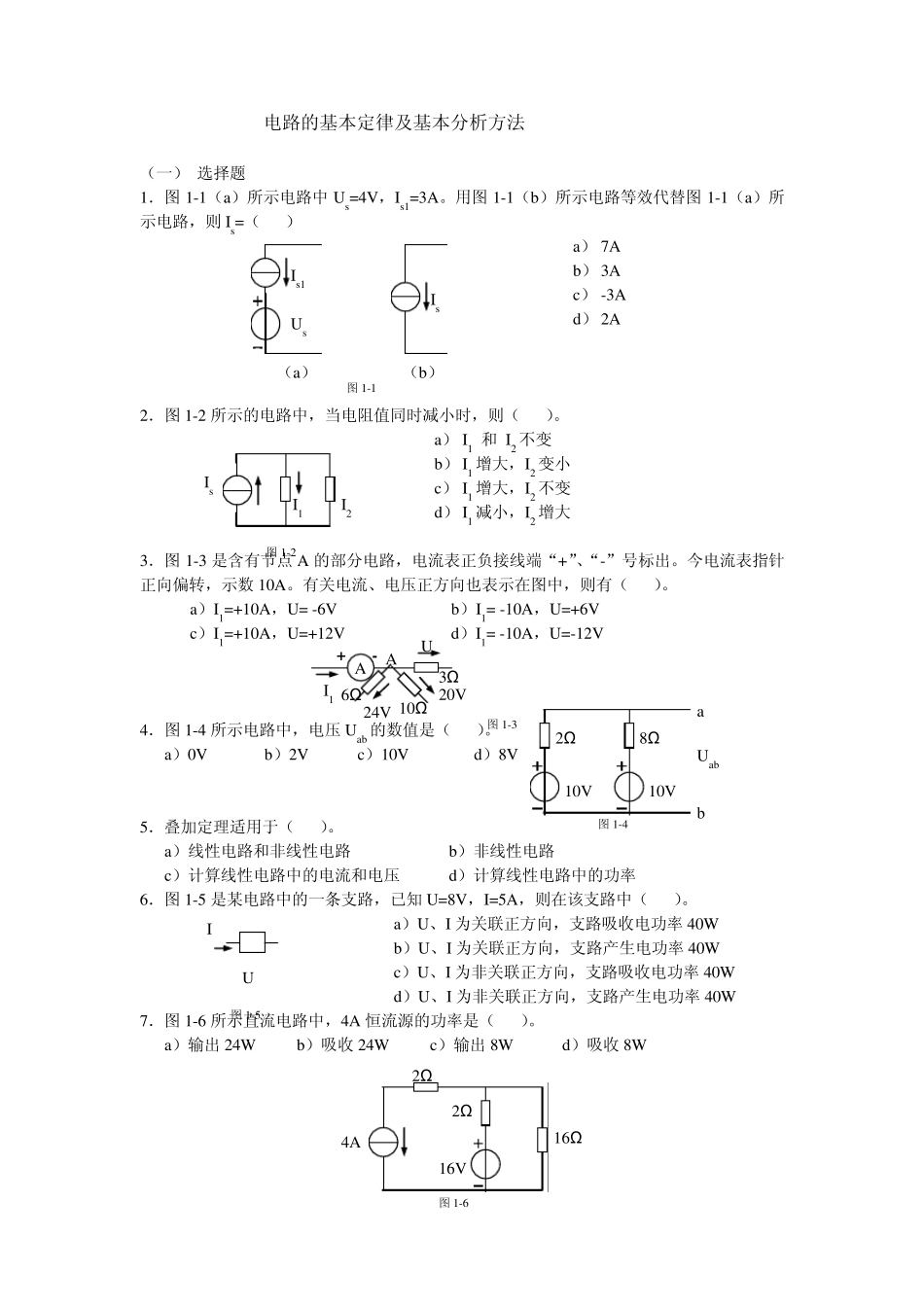

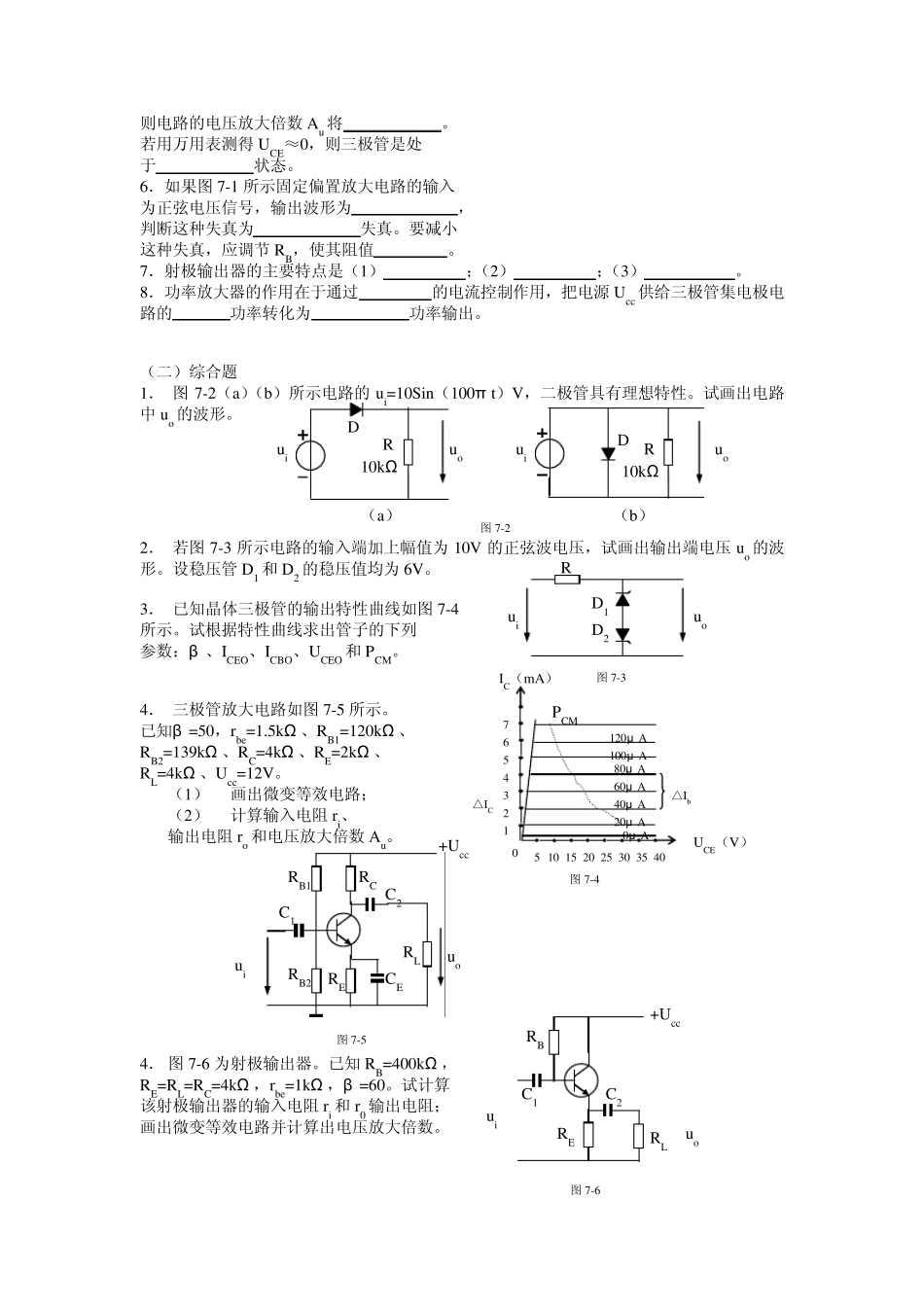

电路的基本定律及基本分析方法 （一） 选择题 1．图1-1（a）所示电路中Us=4V，Is1=3A。用图1-1（b）所示电路等效代替图1-1（a）所示电路，则Is=（ ） a） 7A b） 3A c） -3A d） 2A 2．图1-2 所示的电路中，当电阻值同时减小时，则（ ）。 a） I1 和 I2 不变 b） I1 增大，I2 变小 c） I1 增大，I2 不变 d） I1 减小，I2 增大 3．图1-3 是含有节点A 的部分电路，电流表正负接线端“+”、“-”号标出。今电流表指针正向偏转，示数 10A。有关电流、电压正方向也表示在图中，则有（ ）。 a）I1=+10A，U= -6V b）I1= -10A，U=+6V c）I1=+10A，U=+12V d）I1= -10A，U=-12V 4．图1-4 所示电路中，电压 Uab 的数值是（ ）。 a）0V b）2V c）10V d）8V 5．叠加定理适用于（ ）。 a）线性电路和非线性电路 b）非线性电路 c）计算线性电路中的电流和电压 d）计算线性电路中的功率 6．图1-5 是某电路中的一条支路，已知 U=8V，I=5A，则在该支路中（ ）。 a）U、I 为关联正方向，支路吸收电功率 40W b）U、I 为关联正方向，支路产生电功率 40W c）U、I 为非关联正方向，支路吸收电功率 40W d）U、I 为非关联正方向，支路产生电功率 40W 7．图1-6 所示直流电路中，4A 恒流源的功率是（ ）。 a）输出 24W b）吸收 24W c）输出 8W d）吸收 8W 图1-1 Us Is1 Is （a） （b） Is I1 I2 A + - A I1 U 3Ω 10Ω 20V 24V 6Ω 10V10V 2Ω 8Ω a b Uab U I 图1-5 图1-4 图1-3 图1-2 2Ω 4A 16V 2Ω 16Ω 图1-6 8．图1-7 所示电路中，S 闭合于1，已达稳态，t=0 时，S 转接于2，则u c 的变化规律是（ ）。 a） Use-t/RC b） Use-tR/C c） Us（1-et/RC） d） Us（1-e-tR/C） （二）填空题 1．图1-8 所示电路中，已知Us=8V，Is=8A，R1=1Ω ，R2=5Ω ，则Us 单独作用时，流过R2支路的电流I2‘= ；当 Is 单独作用时，流过R2 支路的电流I2’‘= ；Us 和 Is 共同作用时流过R2 支路的电流I2= （I2‘和 I2’‘的正方向与图中I2 的正方向相同）。 2．图1-9 所示电路中，I1= ，I2= ，UAB= 。 （三）计算题 1． 已知图1-10 所示电路中R1=10Ω ， R2=8Ω ，R3=7Ω ，R4=5/9Ω ， Us1=36V，Us2=4V。求电流I。 2． 用叠加原理求图1-11 所示电路各支路电流I1，I2 和 I3。 3． 电路如图1-12 所示...
