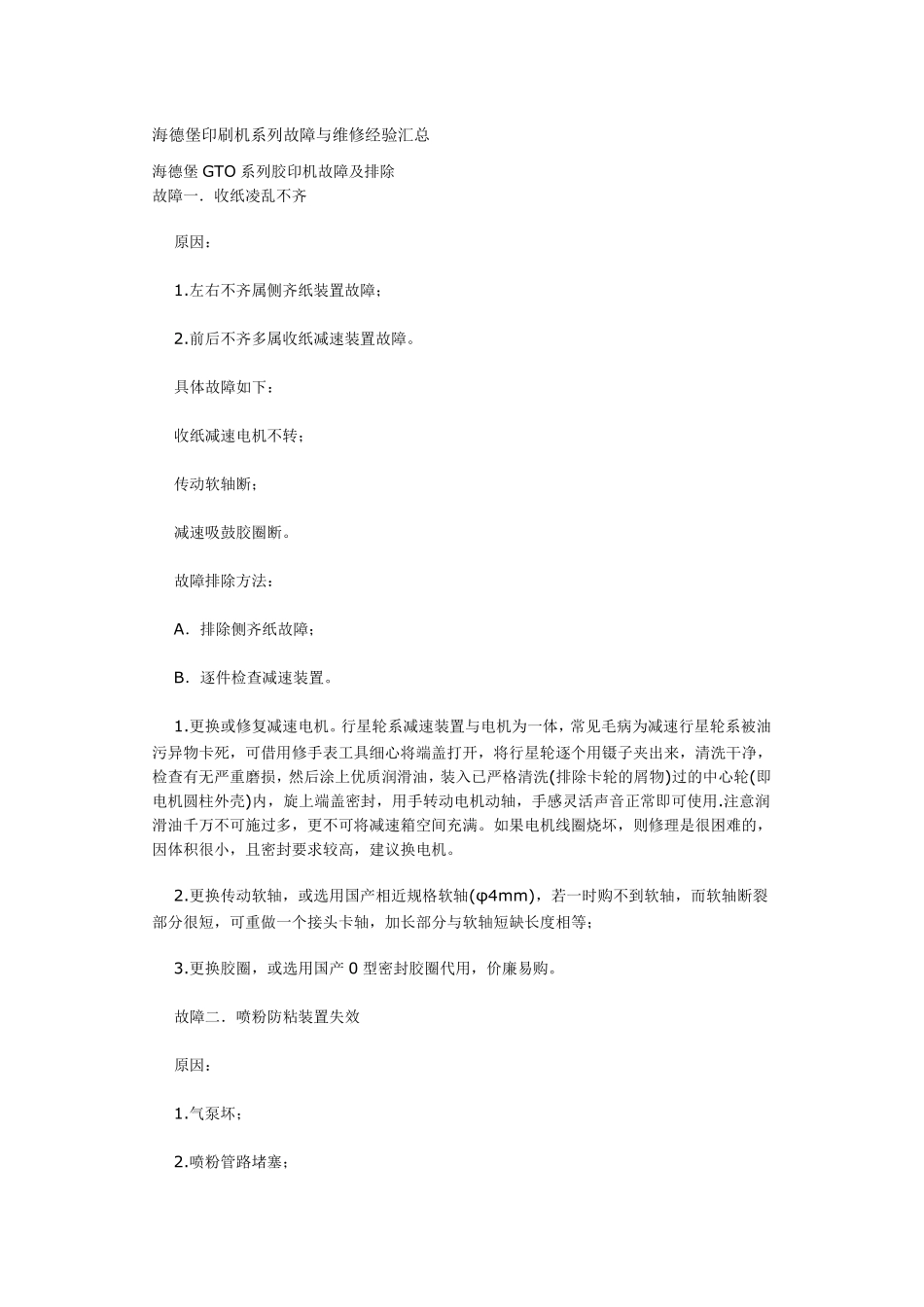

海德堡印刷机系列故障与维修经验汇总 海德堡GTO 系列胶印机故障及排除 故障一．收纸凌乱不齐 原因： 1.左右不齐属侧齐纸装置故障； 2.前后不齐多属收纸减速装置故障。 具体故障如下： 收纸减速电机不转； 传动软轴断； 减速吸鼓胶圈断。 故障排除方法： A．排除侧齐纸故障； B．逐件检查减速装置。 1.更换或修复减速电机。行星轮系减速装置与电机为一体，常见毛病为减速行星轮系被油污异物卡死，可借用修手表工具细心将端盖打开，将行星轮逐个用镊子夹出来，清洗干净，检查有无严重磨损，然后涂上优质润滑油，装入已严格清洗(排除卡轮的屑物)过的中心轮(即电机圆柱外壳)内，旋上端盖密封，用手转动电机动轴，手感灵活声音正常即可使用.注意润滑油千万不可施过多，更不可将减速箱空间充满。如果电机线圈烧坏，则修理是很困难的，因体积很小，且密封要求较高，建议换电机。 2.更换传动软轴，或选用国产相近规格软轴(φ4mm)，若一时购不到软轴，而软轴断裂部分很短，可重做一个接头卡轴，加长部分与软轴短缺长度相等； 3.更换胶圈，或选用国产 0 型密封胶圈代用，价廉易购。 故障二．喷粉防粘装置失效 原因： 1.气泵坏； 2.喷粉管路堵塞； 3.喷粉传动齿带断。 故障排除法： 1.检查修理气泵。为了延长使用寿命，要定期维修保养，更换易损片垫，清理滤气阀，一般每半年一次； 2.查明并排除堵塞之处； 3.更换胶带，以国产胶带代用。 故障三．传递滚筒包衬布烂脱 原因： 1.水浸辗压，疲劳磨损； 2.外力致烂。 故障排除方法： 1.若小面积烂损，可局部粘复； 2.更换新件； 3.用国产硅胶布代用，效果尚可，易购价廉，0.5mm 厚。 故障四：升纸台架断裂，滚针轴承损坏 原因：外力碰撞，疲劳磨损。 故障排除方法： 1.焊接修复或测绘加工； 2.车铜套代用，φ10Xφ14X10； 3.换轴承 sz888 2010-04-17 19:46 谈海德堡八色轮转机电气技术故障排除 一工厂海德堡哈里斯八色轮转机出现电气故障，现将实施的简要方案总结如下，与同行分享。 首先在未拆下原有PLC 之前，仔细检查PLC 的每一个输入、输出信号，记录下平时的操作方法及程序，弄清其定义，以及机器的正常运转状况和性能，为能完全恢复各项功能和便于操作人员的使用打好基础。具体操作如下： 1. 设备在待机状态，所有操作面板上的绿灯闪烁，可以开机；按下急停或打开安全门，所有红灯亮，绿灯灭；不能开机及点动；打开印刷单元保险杠，保险杠指示灯红灯亮...
