海德汉_HEIDENHAIN_iTNC_530_编程操作手册1012VIP免费

海德汉_HEIDENHAIN_iTNC_530_编程操作手册1012_第1页
1/170
海德汉_HEIDENHAIN_iTNC_530_编程操作手册1012_第2页
2/170
海德汉_HEIDENHAIN_iTNC_530_编程操作手册1012_第3页
3/170

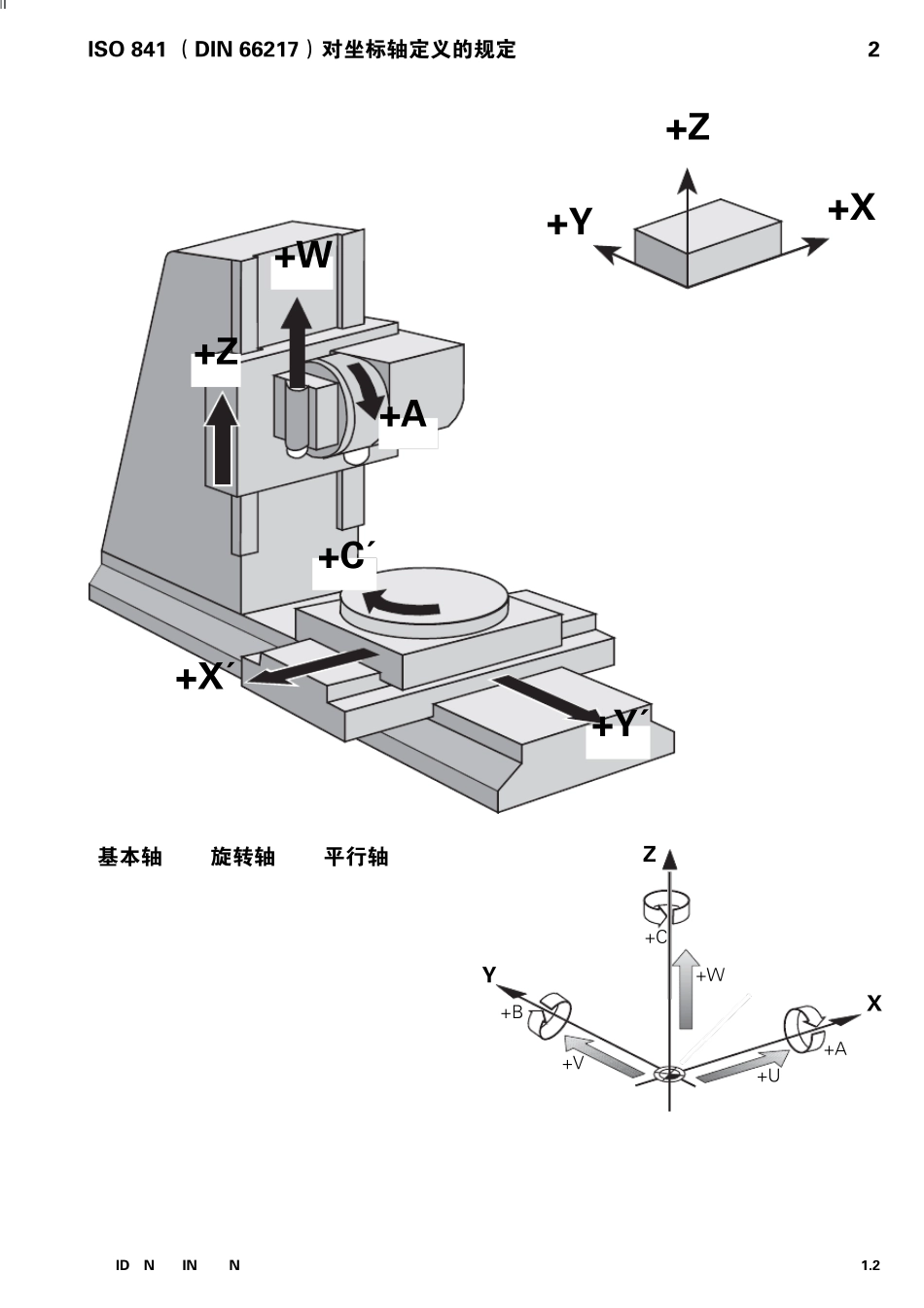

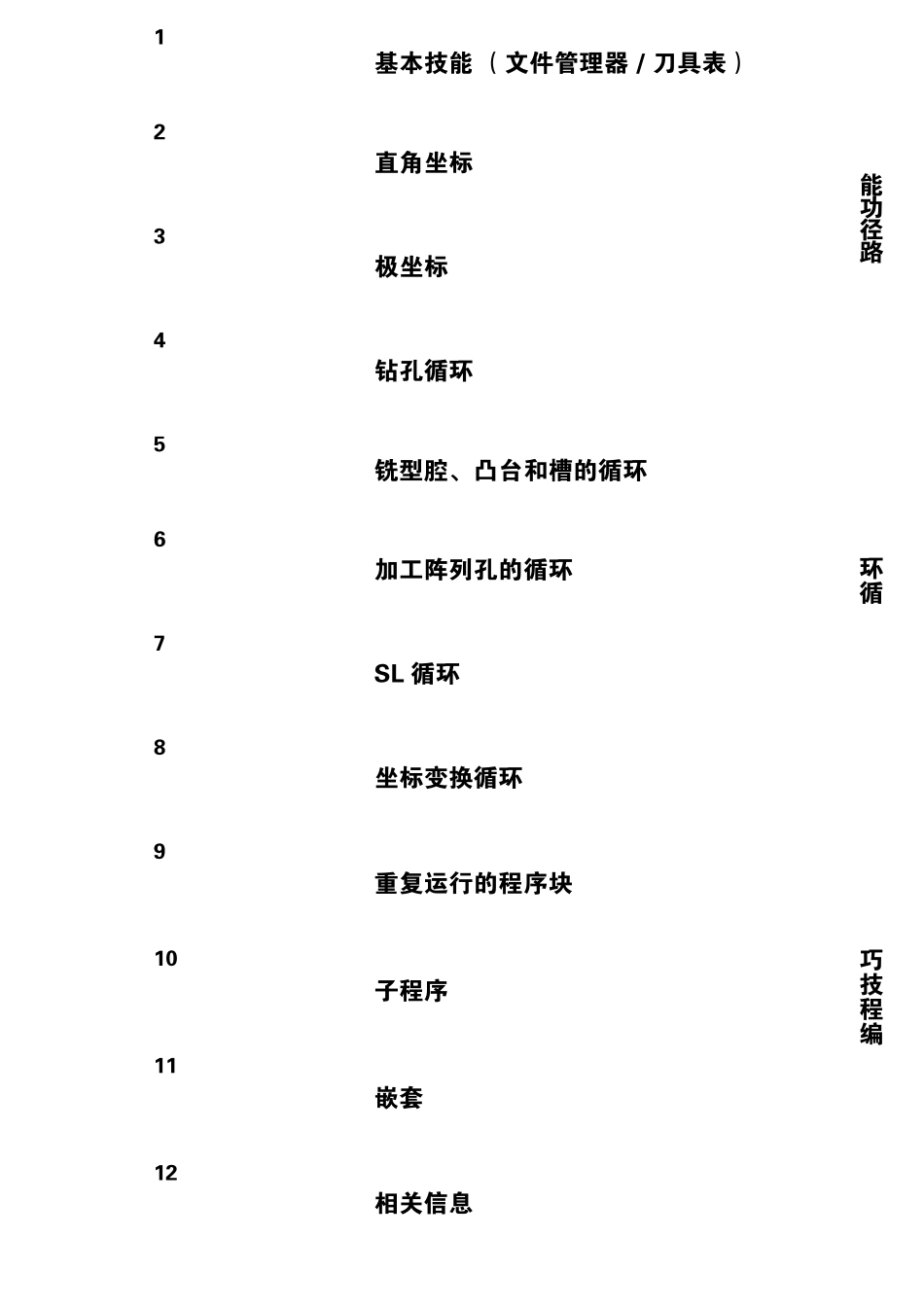

1基本技能(文件管理器/ 刀具表)2直角坐标路径功能3极坐标4钻孔循环循环5铣型腔、凸台和槽的循环6加工阵列孔的循环7SL 循环8坐标变换循环9重复运行的程序块编程技巧10子程序11嵌套12相关信息HEIDENHAIN iTNC 5301.1ISO 841 (DIN 66217)对坐标轴的规定1编程时,编程人员一定要假定刀具运动、工件静止!+X+Y+Z+X+Y+Z+X+Y+Z+Y+X+Z+Z+W´+X´+YHEIDENHAIN iTNC 5301.2ISO 841 (DIN 66217)对坐标轴定义的规定2基本轴旋转轴平行轴XAUYBVZCW+X+Y+Z+X´+C´+Y´+A+Z+WY+B+VXZ+C+A+W+UHEIDENHAIN iTNC 5301.3键盘3TE 420TE 5301 字母键盘用于输入文本和文件名,以及 ISO编程。 双处理器版本: 提供其他的按键用于 Windows操作。2 文件管理器、计算器、MOD功能和 HELP(帮助)功能3 编程模式4 机床操作模式5 编程对话的初始化6 方向键和 GOTO跳转命令7 数字输入和轴选择8 鼠标触摸板: 仅适用于双处理器版本124376518432765HEIDENHAIN iTNC 5301.4显示单元41 软键区2 软键选择键3 软件行切换键4 设置屏幕布局5 加工和编程模式切换键6 预留给机床制造商的软键选择键7 预留给机床制造商的软键行切换键13423675123345HEIDENHAIN iTNC 5301.5屏幕布局5编程模式显示机床操作模式显示机床操作模式(后台)编程操作模式、对话、出错信息(显示在前台)程序机床功能的软键软键区机床操作模式、对话、出错信息(显示在前台)编程模式(后台)程序或位置显示机床功能的软键机床状态软键区HEIDENHAIN iTNC 5301.6操作模式6键操作模式功能程序编辑编写及修改程序 (RS-232-C/ V.24数据接口)试运行静态测试 / 有图形模拟或无图形模拟几何尺寸是否相符数据是否缺失手动移动机床轴显示坐标轴值设置原点手轮用电子手轮移动设置原点手动数据输入定位(MDI)输入定位步骤或输入可以立即执行的循环将输入的程序段保存为程序程序运行-单程序段分段运行程序,用 Start(开始)按钮分别启动各段 . . . 开始程序运行-全自动按 STARTEXT(机床启动按钮)后连续运行程序HEIDENHAIN iTNC 5301.7文件管理7驱动器1以太网RS-232接口RS-422接口TNC的硬盘当前路径或文件名 3文件信息文件名:保存在当前目录下的文件及文件类型字节:以字节为单位的文件大小状态:M:“程序运行” 模式下所选择的文件。 S:“测试运行” 模式下所选择的文件。E:“程序编辑” 模式下所选择的文件...
