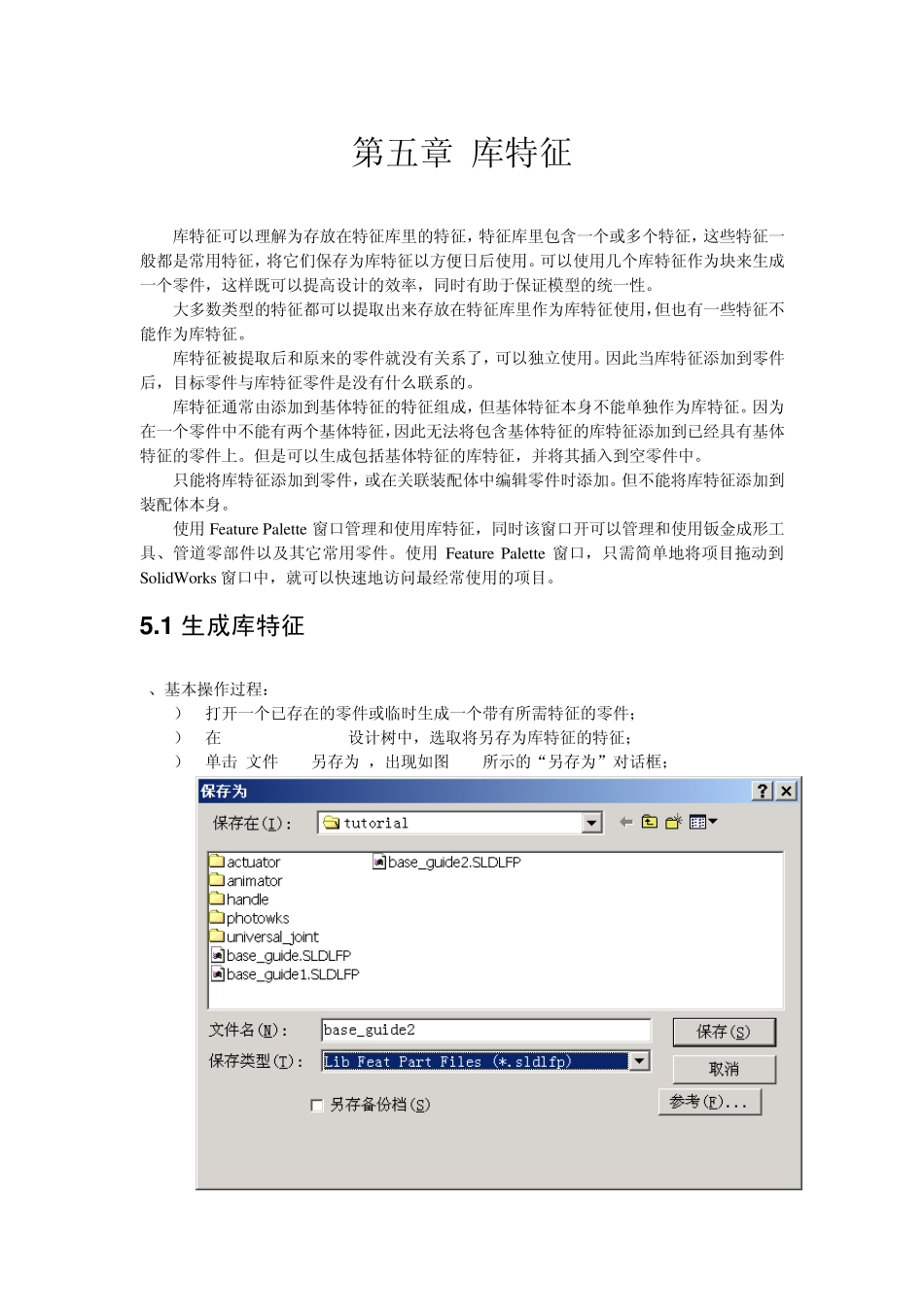

第五章 库特征 库特征可以理解为存放在特征库里的特征，特征库里包含一个或多个特征，这些特征一般都是常用特征，将它们保存为库特征以方便日后使用。可以使用几个库特征作为块来生成一个零件，这样既可以提高设计的效率，同时有助于保证模型的统一性。 大多数类型的特征都可以提取出来存放在特征库里作为库特征使用，但也有一些特征不能作为库特征。 库特征被提取后和原来的零件就没有关系了，可以独立使用。因此当库特征添加到零件后，目标零件与库特征零件是没有什么联系的。 库特征通常由添加到基体特征的特征组成，但基体特征本身不能单独作为库特征。因为在一个零件中不能有两个基体特征，因此无法将包含基体特征的库特征添加到已经具有基体特征的零件上。但是可以生成包括基体特征的库特征，并将其插入到空零件中。 只能将库特征添加到零件，或在关联装配体中编辑零件时添加。但不能将库特征添加到装配体本身。 使用 Featu re Palette 窗口管理和使用库特征，同时该窗口开可以管理和使用钣金成形工具、管道零部件以及其它常用零件。使用 Featu re Palette 窗口，只需简单地将项目拖动到 SolidWorks 窗口中，就可以快速地访问最经常使用的项目。 5 .1 生成库特征 1、基本操作过程： 1） 打开一个已存在的零件或临时生成一个带有所需特征的零件； 2） 在 FeatureManager设计树中，选取将另存为库特征的特征； 3） 单击[文件]->[另存为]，出现如图5-1所示的“另存为”对话框； 图5-1 4） 将“保存类型”设置为库特征零件文件(*.sldlfp)； 5） 输入名称并单击“保存”。 【注意】 1、 如要生成一个库特征，首先必须生成一个基体特征，然后在基体上生成想要包含在库特征中的特征。库特征的扩展名为 .sldlfp。 2、 在将库特征放置到目标零件上时，如果想使用尺寸来定位库特征，就必须在基体特征上标注库特征的尺寸。 3、 也可以一次将多个特征定义成库特征，当然在选择的时候按住 Ctrl，然后一个一个地选择。如果选择的是多个连续的特征，单击第一个特征并按住 Shift，然后单击最后一个特征即可。 4、 如果需要将库特征插入空零件，则必须选择基体特征并一起作为库特征，否则不能要选择基体特征。 5、 有时会出现图 5-2 所示的提示： 图 5-2 表示所选择的特征和其他特征有关联，而相关联的特征和库特征零件又不相关。因此如果将所选择的特征定义成库特征的话，在插入时可能会出现问题。 2、...
