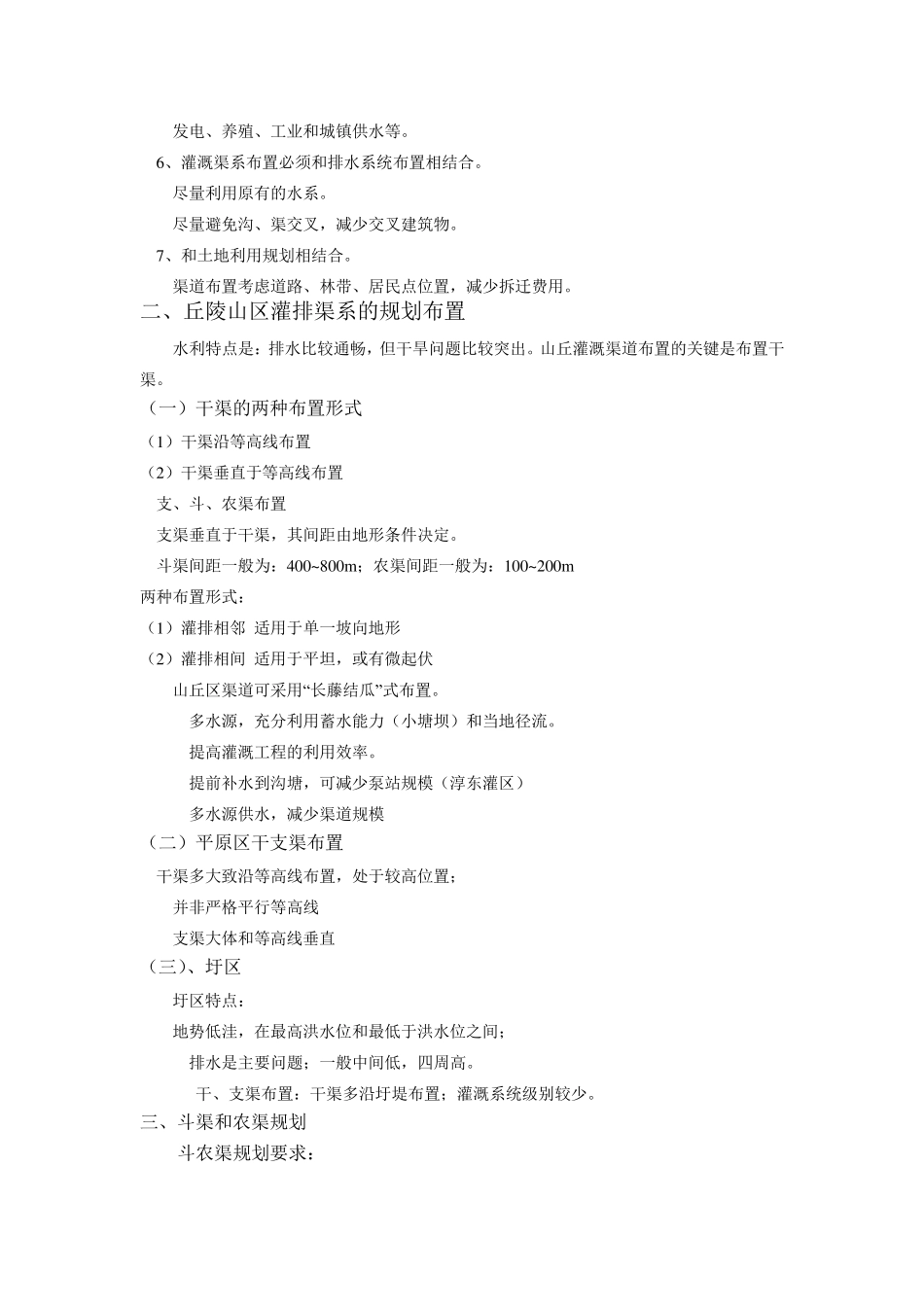

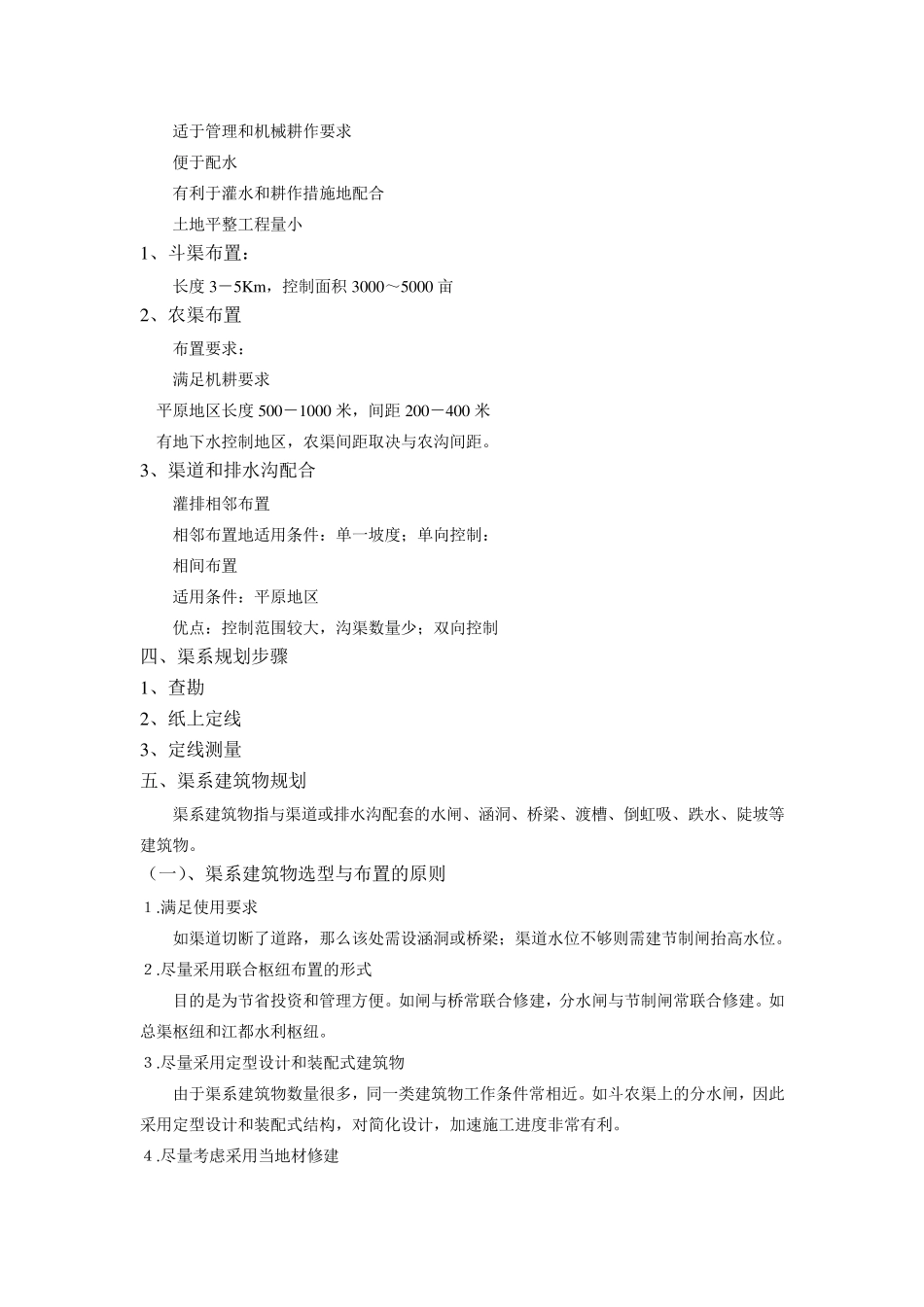

第五章 灌溉渠道系统 指从水源取水、经过渠道和建筑物向农田供水，并由田间工程进行灌溉的工程系统。按输水方式的不同可分渠道灌溉系统和管道灌溉系统两大类。 组成： A.渠首工程（取水枢纽） B.输配水工程（渠道） C.田间工程。 §5—1 灌排渠系规划布置 一、灌排渠系的组成及布置原则 （一）灌排渠系的组成 1、灌溉系统: （1）渠首工程 （2）灌溉渠道：干、支、斗、农渠等固定渠道 有些情况下可能多于或少于四级。 （3）渠系建筑物 （4）田间渠系工程：毛渠(临时渠道)、灌水沟哇等 2、退水、泄水渠道 主要用于保证渠系安全运行。一般在干、支渠末端应设置退水渠。 3、排水系统 （1）田间排水工程：毛沟、小沟、墒沟等 （2）排水沟：干、支、斗、农沟 （3）排水建筑物：排水闸、涵、站等 （4）排水容泄区：河流、湖泊、大江、大湖、大海等 （二）灌排渠系的布置原则 1、干渠布置在高处，以控制较大面积。 对于局部高低存在的情况，可以考虑采用其他灌水方法解决。 2、布置使得工程量和工程费用最低。 渠道顺直、减少建筑物数量和规模。 渠道填方和挖方量尽可能接近。 大部分需要进行方案比较才能确定。 3、考虑行政区划，尽可能用水单位和渠道独立。 4、斗渠、农渠满足机械化耕作要求； 各级渠道相互垂直，间距适宜。 5、考虑水资源的综合利用。 发电、养殖、工业和城镇供水等。 6、灌溉渠系布置必须和排水系统布置相结合。 尽量利用原有的水系。 尽量避免沟、渠交叉，减少交叉建筑物。 7、和土地利用规划相结合。 渠道布置考虑道路、林带、居民点位置，减少拆迁费用。 二、丘陵山区灌排渠系的规划布置 水利特点是：排水比较通畅，但干旱问题比较突出。山丘灌溉渠道布置的关键是布置干渠。 （一）干渠的两种布置形式 （1）干渠沿等高线布置 （2）干渠垂直于等高线布置 支、斗、农渠布置 支渠垂直于干渠，其间距由地形条件决定。 斗渠间距一般为：400~800m；农渠间距一般为：100~200m 两种布置形式： （1）灌排相邻 适用于单一坡向地形 （2）灌排相间 适用于平坦，或有微起伏 山丘区渠道可采用“长藤结瓜”式布置。 多水源，充分利用蓄水能力（小塘坝）和当地径流。 提高灌溉工程的利用效率。 提前补水到沟塘，可减少泵站规模（淳东灌区） 多水源供水，减少渠道规模 （二）平原区干支渠布置 干渠多大致沿等高线布置，处于较高位置； 并非严格平行等高线 支渠大体和等高线垂直 （三...
