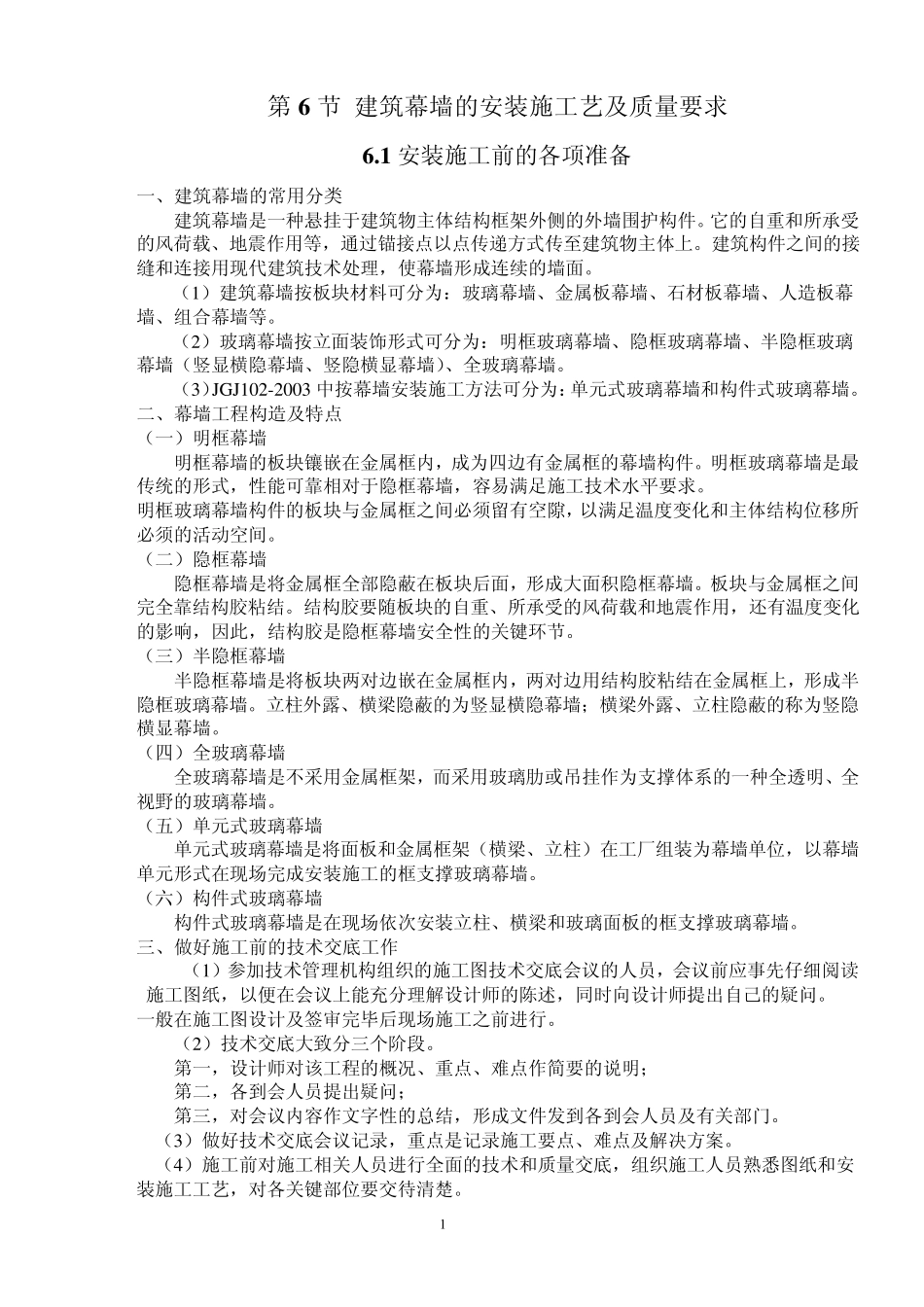

1 第6 节 建筑幕墙的安装施工艺及质量要求 6 .1 安装施工前的各项准备 一、建筑幕墙的常用分类 建筑幕墙是一种悬挂于建筑物主体结构框架外侧的外墙围护构件。它的自重和所承受的风荷载、地震作用等，通过锚接点以点传递方式传至建筑物主体上。建筑构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。 （1）建筑幕墙按板块材料可分为：玻璃幕墙、金属板幕墙、石材板幕墙、人造板幕墙、组合幕墙等。 （2）玻璃幕墙按立面装饰形式可分为：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙（竖显横隐幕墙、竖隐横显幕墙）、全玻璃幕墙。 （3）JGJ102-2003 中按幕墙安装施工方法可分为：单元式玻璃幕墙和构件式玻璃幕墙。 二、幕墙工程构造及特点 （一）明框幕墙 明框幕墙的板块镶嵌在金属框内，成为四边有金属框的幕墙构件。明框玻璃幕墙是最传统的形式，性能可靠相对于隐框幕墙，容易满足施工技术水平要求。 明框玻璃幕墙构件的板块与金属框之间必须留有空隙，以满足温度变化和主体结构位移所必须的活动空间。 （二）隐框幕墙 隐框幕墙是将金属框全部隐蔽在板块后面，形成大面积隐框幕墙。板块与金属框之间完全靠结构胶粘结。结构胶要随板块的自重、所承受的风荷载和地震作用，还有温度变化的影响，因此，结构胶是隐框幕墙安全性的关键环节。 （三）半隐框幕墙 半隐框幕墙是将板块两对边嵌在金属框内，两对边用结构胶粘结在金属框上，形成半隐框玻璃幕墙。立柱外露、横梁隐蔽的为竖显横隐幕墙；横梁外露、立柱隐蔽的称为竖隐横显幕墙。 （四）全玻璃幕墙 全玻璃幕墙是不采用金属框架，而采用玻璃肋或吊挂作为支撑体系的一种全透明、全视野的玻璃幕墙。 （五）单元式玻璃幕墙 单元式玻璃幕墙是将面板和金属框架（横梁、立柱）在工厂组装为幕墙单位，以幕墙单元形式在现场完成安装施工的框支撑玻璃幕墙。 （六）构件式玻璃幕墙 构件式玻璃幕墙是在现场依次安装立柱、横梁和玻璃面板的框支撑玻璃幕墙。 三、做好施工前的技术交底工作 （1）参加技术管理机构组织的施工图技术交底会议的人员，会议前应事先仔细阅读施工图纸，以便在会议上能充分理解设计师的陈述，同时向设计师提出自己的疑问。 一般在施工图设计及签审完毕后现场施工之前进行。 （2）技术交底大致分三个阶段。 第一，设计师对该工程的概况、重点、难点作简要的说明； 第二，各到会人员提出疑问； 第三，对会议内容作文字性的总结，形成文件发到...
