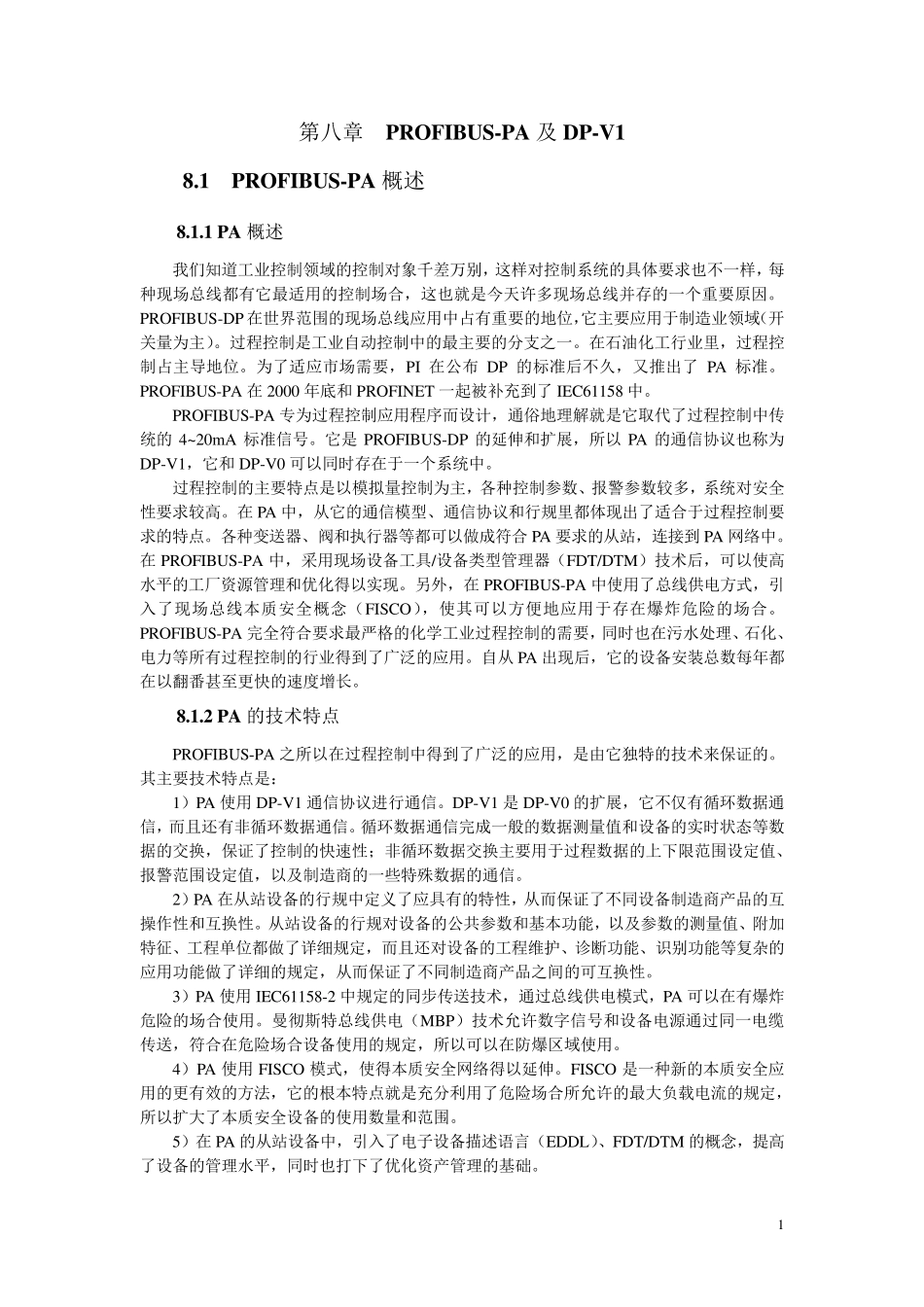

第八章PROFIBUSPA及DPV1_第1页
1/17
第八章PROFIBUSPA及DPV1_第2页
2/17
第八章PROFIBUSPA及DPV1_第3页
3/17
1 第八章 PROFIBU S-PA 及 DP-V 1 8.1 PROFIBU S-PA 概述 8.1.1 PA 概述 我们知道工业控制领域的控制对象千差万别,这样对控制系统的具体要求也不一样,每种现场总线都有它最适用的控制场合,这也就是今天许多现场总线并存的一个重要原因。PROFIBUS-DP 在世界范围的现场总线应用中占有重要的地位,它主要应用于制造业领域(开关量为主)。过程控制是工业自动控制中的最主要的分支之一。在石油化工行业里,过程控制占主导地位。为了适应市场需要,PI 在公布 DP 的标准后不久,又推出了 PA 标准。PROFIBUS-PA 在 2000 年底和 PROFINET 一起被补充到了 IEC61158 中。 PROFIBUS-PA 专为过程控制应用程序而设计,通俗地理解就是它取代了过程控制中传统的 4~20mA 标准信号。它是 PROFIBUS-DP 的延伸和扩展,所以PA 的通信协议也称为DP-V1,它和 DP-V0 可以同时存在于一个系统中。 过程控制的主要特点是以模拟量控制为主,各种控制参数、报警参数较多,系统对安全性要求较高。在 PA 中,从它的通信模型、通信协议和行规里都体现出了适合于过程控制要求的特点。各种变送器、阀和执行器等都可以做成符合 PA 要求的从站,连接到 PA 网络中。在 PROFIBUS-PA 中,采用现场设备工具/设备类型管理器(FDT/DTM)技术后,可以使高水平的工厂资源管理和优化得以实现。另外,在 PROFIBUS-PA 中使用了总线供电方式,引入了现场总线本质安全概念(FISCO),使其可以方便地应用于存在爆炸危险的场合。PROFIBUS-PA 完全符合要求最严格的化学工业过程控制的需要,同时也在污水处理、石化、电力等所有过程控制的行业得到了广泛的应用。自从 PA 出现后,它的设备安装总数每年都在以翻番甚至更快的速度增长。 8.1.2 PA 的技术特点 PROFIBUS-PA 之所以在过程控制中得到了广泛的应用,是由它独特的技术来保证的。其主要技术特点是: 1)PA 使用 DP-V1 通信协议进行通信。DP-V1 是 DP-V0 的扩展,它不仅有循环数据通信,而且还有非循环数据通信。循环数据通信完成一般的数据测量值和设备的实时状态等数据的交换,保证了控制的快速性;非循环数据交换主要用于过程数据的上下限范围设定值、报警范围设定值,以及制造商的一些特殊数据的通信。 2)PA 在从站设备的行规中定义了应具有的特性,从而保证了不同设备制造商产品的互操作性和互换性。从站设备的行规对设备的公共参数和基本功能,以及参数的测量值、附加特...
