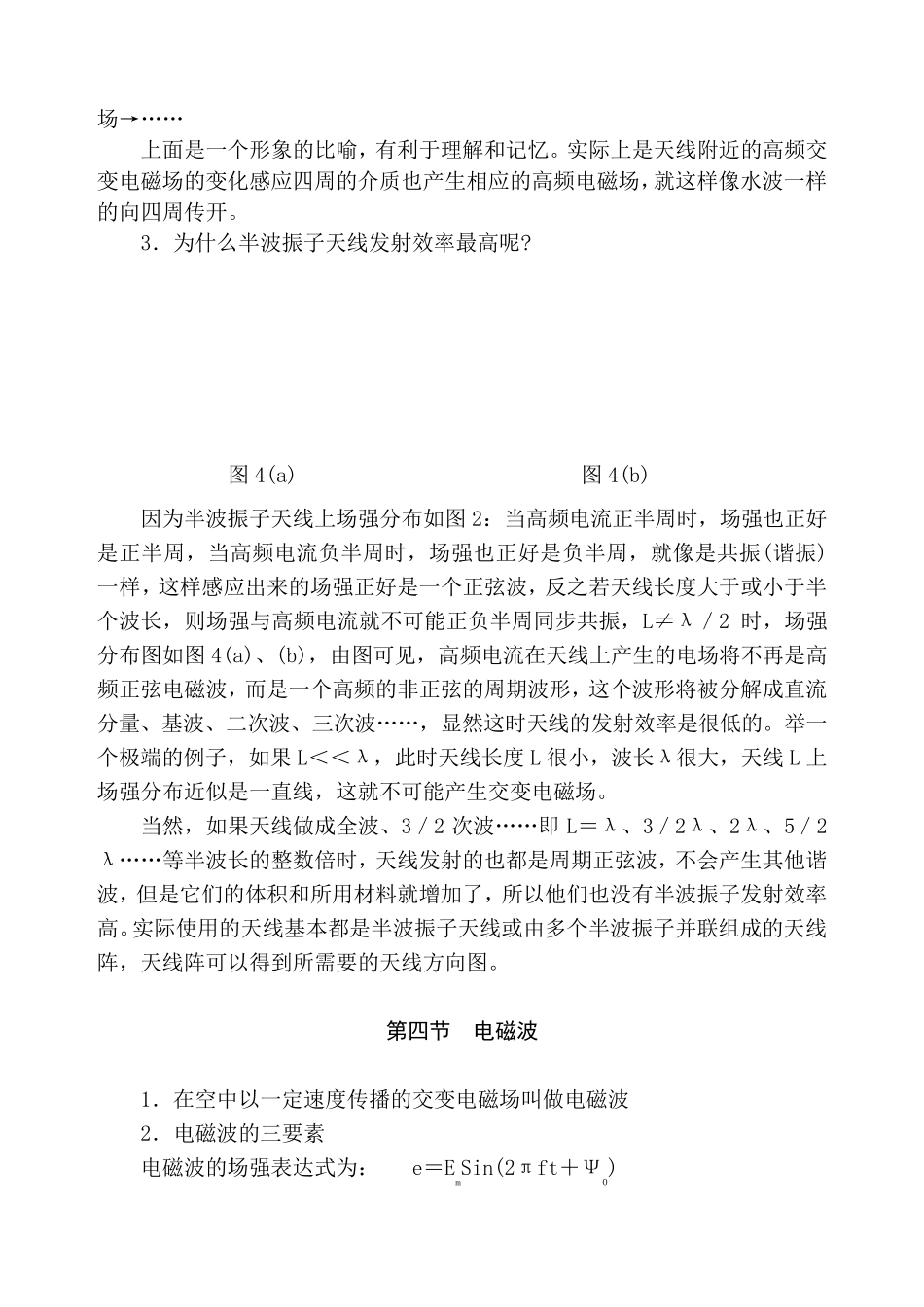

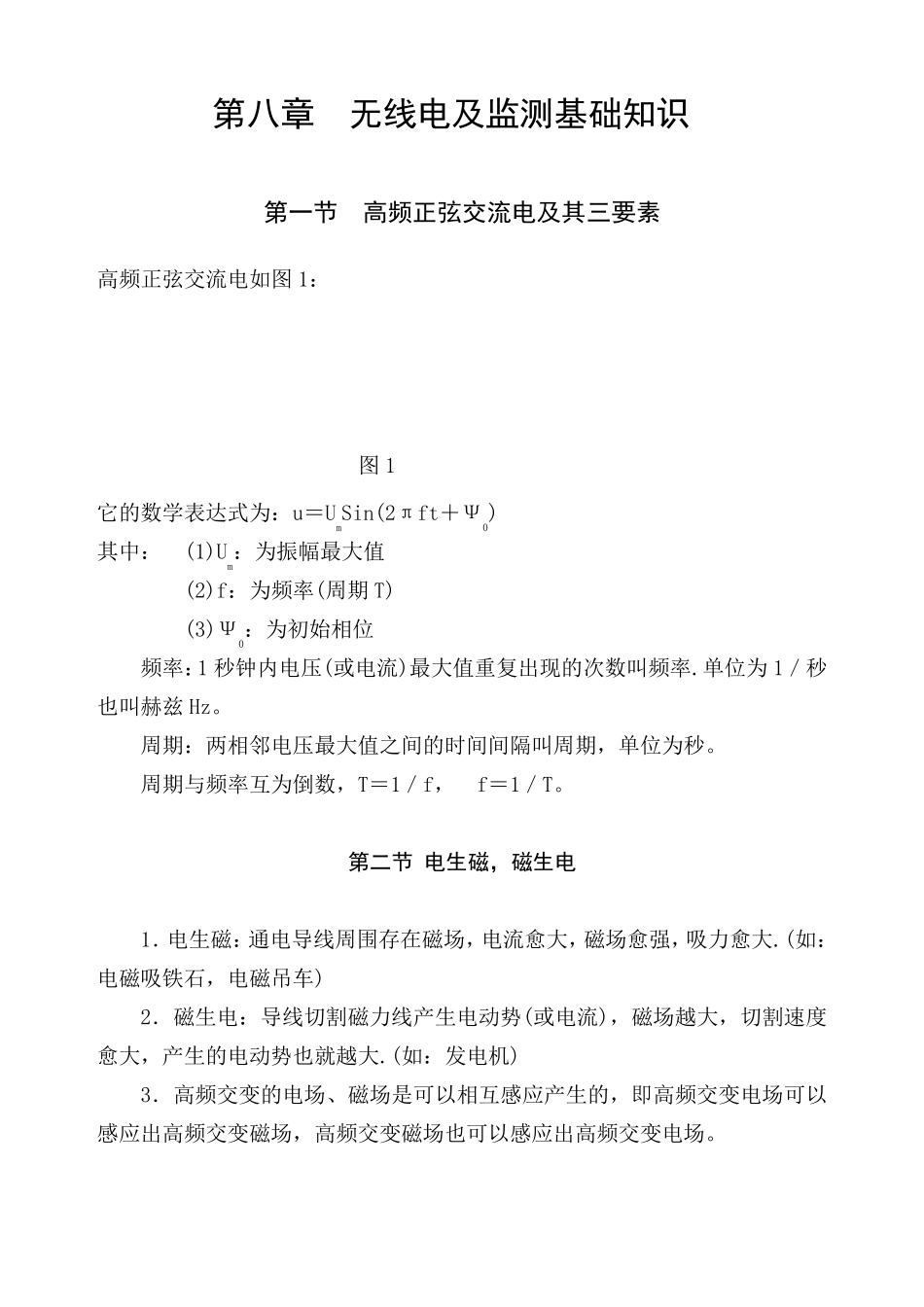

第八章 无线电及监测基础知识 第一节 高频正弦交流电及其三要素 高频正弦交流电如图1: 图1 它的数学表达式为:u=UmSin(2πft+Ψ0) 其中: (1)Um:为振幅最大值 (2)f:为频率(周期 T) (3)Ψ0:为初始相位 频率:1 秒钟内电压(或电流)最大值重复出现的次数叫频率.单位为1/秒也叫赫兹 Hz。 周期:两相邻电压最大值之间的时间间隔叫周期,单位为秒。 周期与频率互为倒数,T=1/f, f=1/T。 第二节 电生磁,磁生电 1.电生磁:通电导线周围存在磁场,电流愈大,磁场愈强,吸力愈大.(如:电磁吸铁石,电磁吊车) 2.磁生电:导线切割磁力线产生电动势(或电流),磁场越大,切割速度愈大,产生的电动势也就越大.(如:发电机) 3.高频交变的电场、磁场是可以相互感应产生的,即高频交变电场可以感应出高频交变磁场,高频交变磁场也可以感应出高频交变电场。 第三节 半波振子天线和高频电磁波的产生 1.半波振子上的场强分布:(如下图) 如图2:当高频交流电 图2 u=UmSin(2πft+Ψ0),加到半波振子天线上时,就会从天线上发出高频交变电磁场(即电磁波)。理论和实践证明,其场强分布为驻波分布(图二中虚线所示) 对于半波振子天线,两端始终是驻波的节点(振幅始终为 0),而中间始终是腹点(振幅始终为最大值)。 2.电磁波产生过程: 图3(a) 图3(b) 如图3(a)、(b),当t=0 时,高频电流为 0,半波振子天线上的场强也为0,当t=t1时电流增加,天线上场强也增加为 E’,当t=t2时高频交流电最大,天线上场强也最大为 Em,当t=t3时电流减小,电场也减小,电流小到 0,电场也小到 0,电流小到负值,电场也为负值,电流负最大,电场也负最大,电流从负最大增加到 0,电场也从负最大增加到 0,就这样,高频交流电变化一周,电场也变化一周,如果高频交流电为 150MHz,即每秒变化 1.5 亿次,则电场也在半波振子两边变化 1.5 亿次/秒,这个垂直面上的高频变化的电场在水平面上就会感应出高频变化的磁场→再交变成高频电场→再交变成高频磁场 → … … 上 面 是 一 个 形 象 的 比 喻 , 有 利 于 理 解 和 记 忆 。 实 际 上 是 天 线 附 近 的 高 频 交变 电 磁 场 的 变 化 感 应 四 周 的 介 质 也 产 生 相 应 的 高 频 电 磁 场 ,就 这 样 像 水 波 一 样的 向 四 周 传 开 。 3. 为 什 么 半 波 振 子 天 线 ...
