第八章统一和间接潮流控制器VIP免费

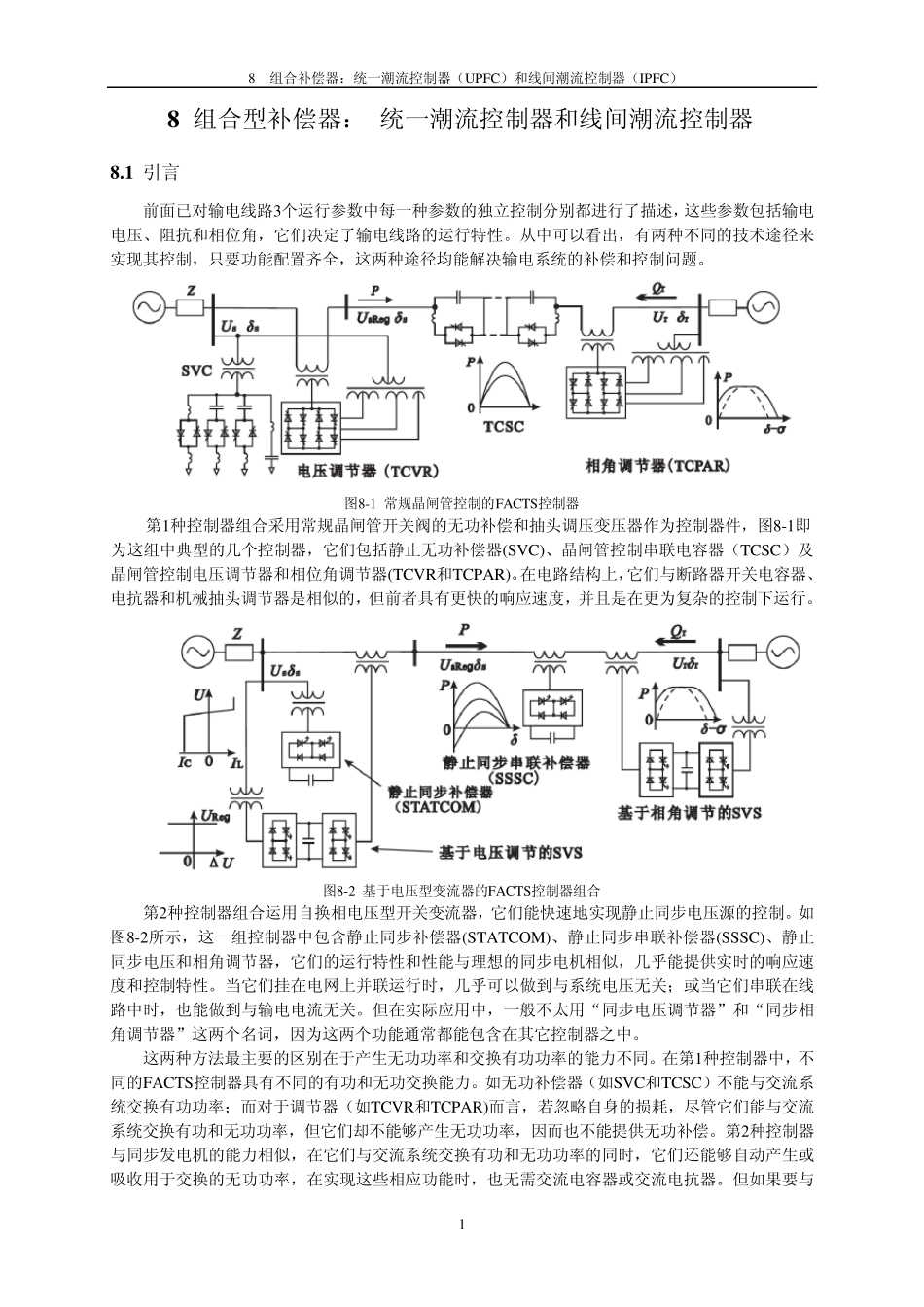

第八章统一和间接潮流控制器_第1页
1/43
第八章统一和间接潮流控制器_第2页
2/43

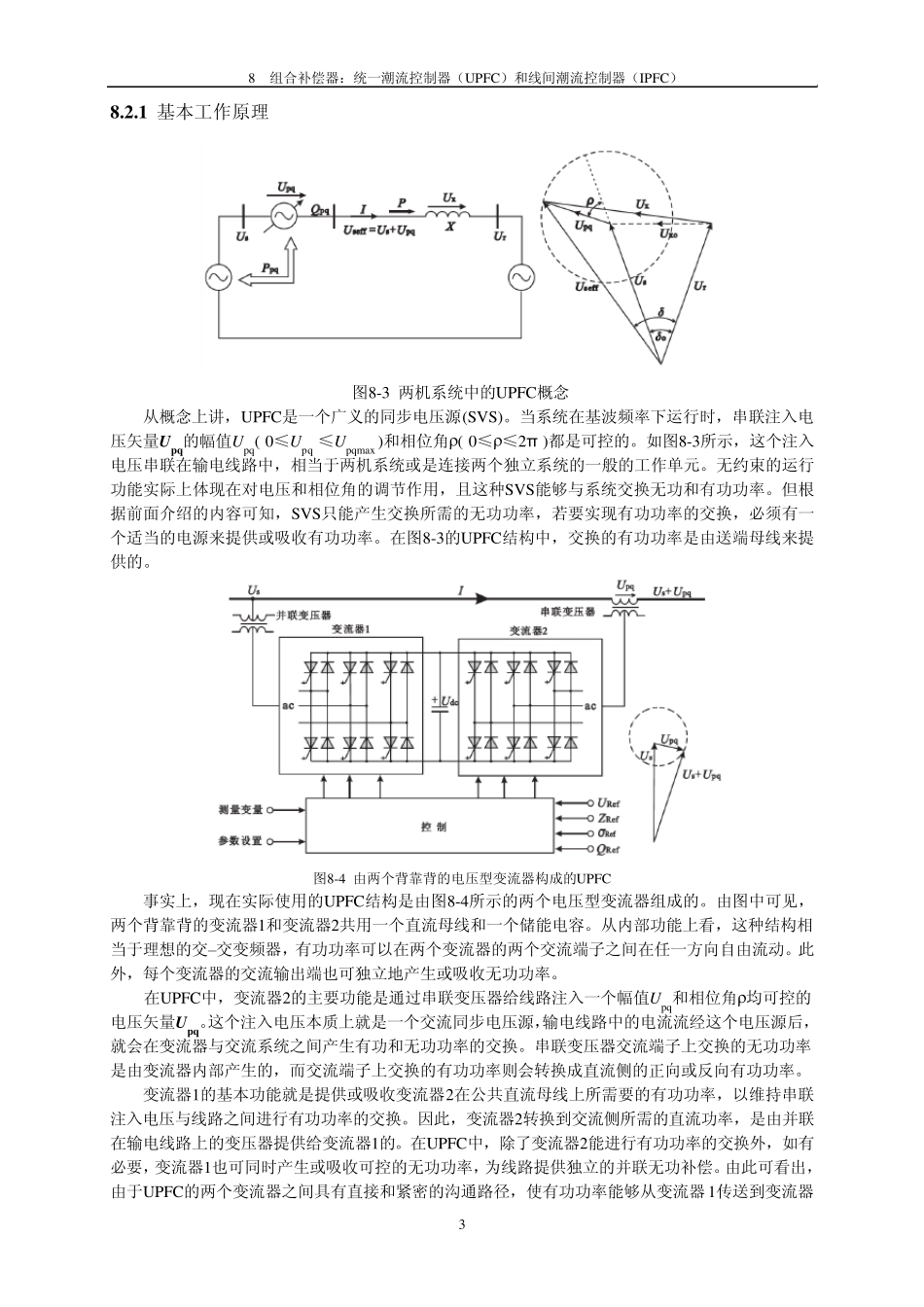

第八章统一和间接潮流控制器_第3页
3/43
8 组合补偿器:统一潮流控制器(UPFC)和线间潮流控制器(IPFC) 1 8 组合型补偿器: 统一潮流控制器和线间潮流控制器 8 .1 引言 前面已对输电线路3个运行参数中每一种参数的独立控制分别都进行了描述,这些参数包括输电电压、阻抗和相位角,它们决定了输电线路的运行特性。从中可以看出,有两种不同的技术途径来实现其控制,只要功能配置齐全,这两种途径均能解决输电系统的补偿和控制问题。 图8-1 常规晶闸管控制的FACTS控制器 第1种控制器组合采用常规晶闸管开关阀的无功补偿和抽头调压变压器作为控制器件,图8-1即为这组中典型的几个控制器,它们包括静止无功补偿器(SVC)、晶闸管控制串联电容器(TCSC)及晶闸管控制电压调节器和相位角调节器(TCVR和TCPAR)。在电路结构上,它们与断路器开关电容器、电抗器和机械抽头调节器是相似的,但前者具有更快的响应速度,并且是在更为复杂的控制下运行。 图8-2 基于电压型变流器的FACTS控制器组合 第2种控制器组合运用自换相电压型开关变流器,它们能快速地实现静止同步电压源的控制。如图8-2所示,这一组控制器中包含静止同步补偿器(STATCOM)、静止同步串联补偿器(SSSC)、静止同步电压和相角调节器,它们的运行特性和性能与理想的同步电机相似,几乎能提供实时的响应速度和控制特性。当它们挂在电网上并联运行时,几乎可以做到与系统电压无关;或当它们串联在线路中时,也能做到与输电电流无关。但在实际应用中,一般不太用“同步电压调节器”和“同步相角调节器”这两个名词,因为这两个功能通常都能包含在其它控制器之中。 这两种方法最主要的区别在于产生无功功率和交换有功功率的能力不同。在第1种控制器中,不同的FACTS控制器具有不同的有功和无功交换能力。如无功补偿器(如SVC和TCSC)不能与交流系统交换有功功率;而对于调节器(如TCVR和TCPAR)而言,若忽略自身的损耗,尽管它们能与交流系统交换有功和无功功率,但它们却不能够产生无功功率,因而也不能提供无功补偿。第2种控制器与同步发电机的能力相似,在它们与交流系统交换有功和无功功率的同时,它们还能够自动产生或吸收用于交换的无功功率,在实现这些相应功能时,也无需交流电容器或交流电抗器。但如果要与 8 组合补偿器:统一潮流控制器(UPFC)和线间潮流控制器(IPFC) 2 交流系统交换有功功率,则必须由系统或独立的储能设备来提供相应的有功功率。 在第5和第6章中已分别对STATCOM和SSSC进行了描述,它们都采...
