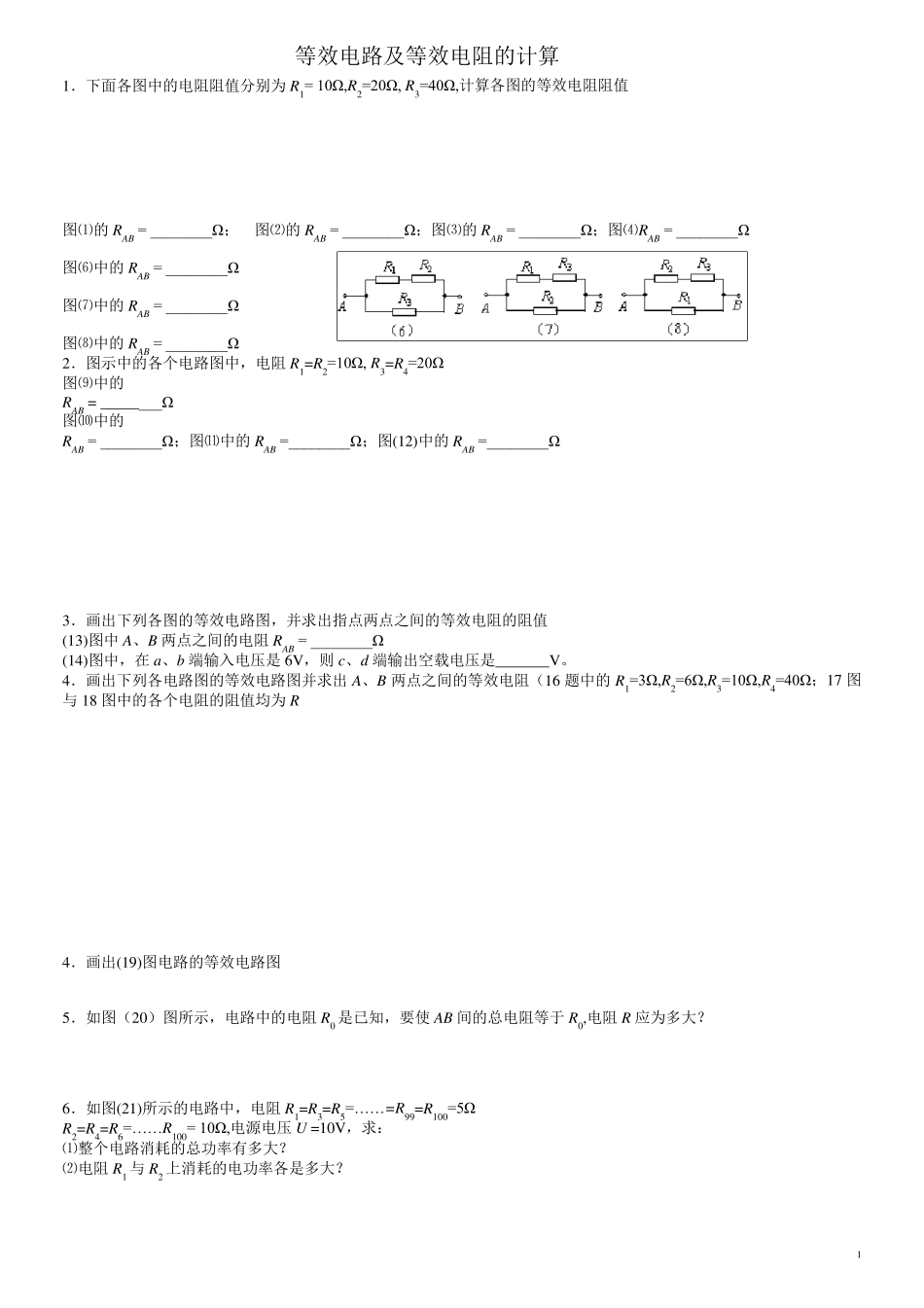

1 等效电路及等效电阻的计算 1．下面各图中的电阻阻值分别为R1= 10Ω,R2=20Ω, R3=40Ω,计算各图的等效电阻阻值 图⑴的RAB = ________Ω； 图⑵的RAB = ________Ω；图⑶的RAB = ________Ω；图⑷RAB = ________Ω 图⑹中的RAB = ________Ω 图⑺中的RAB = ________Ω 图⑻中的RAB = ________Ω 2．图示中的各个电路图中，电阻R1=R2=10Ω, R3=R4=20Ω 图⑼中的 RAB = ________Ω 图⑽中的 RAB = ________Ω；图⑾中的RAB =________Ω；图(12)中的RAB =________Ω 3．画出下列各图的等效电路图，并求出指点两点之间的等效电阻的阻值 (13)图中A、B 两点之间的电阻RAB = ________Ω (14)图中，在 a、b 端输入电压是 6V，则 c、d 端输出空载电压是_______V。 4．画出下列各电路图的等效电路图并求出 A、B 两点之间的等效电阻（16 题中的R1=3Ω,R2=6Ω,R3=10Ω,R4=40Ω；17 图与 18 图中的各个电阻的阻值均为R 4．画出(19)图电路的等效电路图 5．如图（20）图所示，电路中的电阻R0 是已知，要使 AB 间的总电阻等于 R0,电阻R 应为多大？ 6．如图(21)所示的电路中，电阻R1=R3=R5=… … =R99=R100=5Ω R2=R4=R6=… … R100= 10Ω,电源电压 U =10V，求： ⑴整个电路消耗的总功率有多大？ ⑵电阻R1 与 R2 上消耗的电功率各是多大？ 2 7．如图所示是某电路的一部分,其中R1=5Ω,R2=1Ω,R3=3Ω,I1=2m A, I2=1m A，则流过电流表的电流方向是________;电流强度是_______ 8．如图电路(23)中Rab = _______Ω；(24)图中Rab= ______Ω．(25)图中Uab =30V,则Rab =_______Ω；Ucd =_________Ｖ． 9．如图(26)所示的电路，电路两端的电压U=9V，通过电阻R1 的电流I1=2A，电阻R2=2Ω，电阻R3 消耗的电功率P3=15W，则R1 的阻值为______Ω；R3 的阻值为____Ω． 10．如图(27)所示的电路，R1=10Ω R2 =20Ω，变阻器R3 的最大阻值为30Ω,则A、B 两点间的电阻RAB 的取值范围是___________。 11．如图(28)所示的电路中，R=2Ω。⑴当R0=0 时，RAB 为（ ） A．2Ω B．４Ω C．1Ω D．1/4Ω 当R0→∞时，RAB 为（ ） A．2Ω B．4Ω C．1Ω D．∞ 12．如图(29)所示的电路中，两点间电阻最小的是( ) 13．在图(30)中，A、B、C、D 是四个相同的小灯泡，在这四个小灯泡里： A．C 比D 灯亮； B．A 比C 亮 C．A 和B 一样亮 D．A 和C 一样亮 14．三个完...
