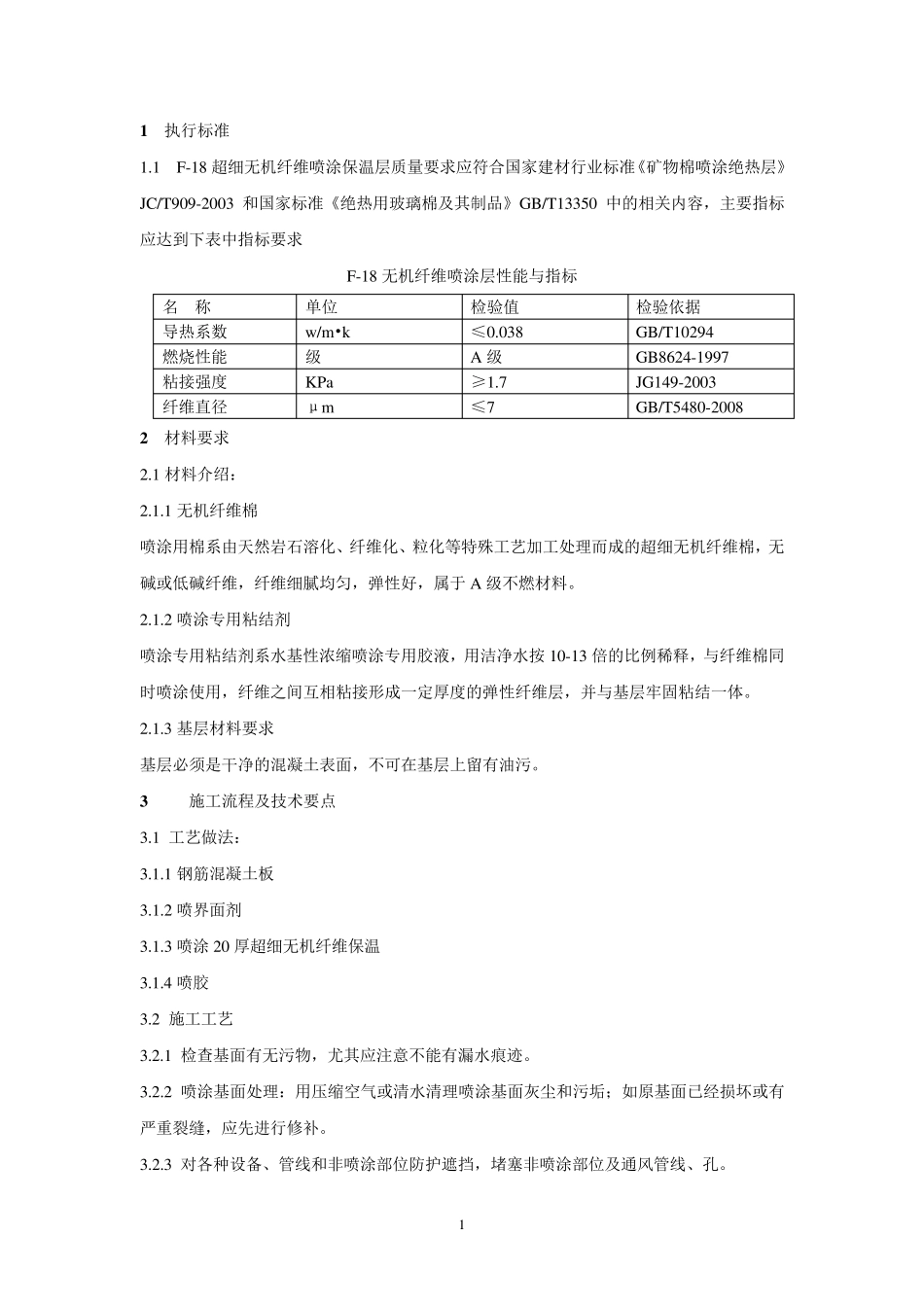

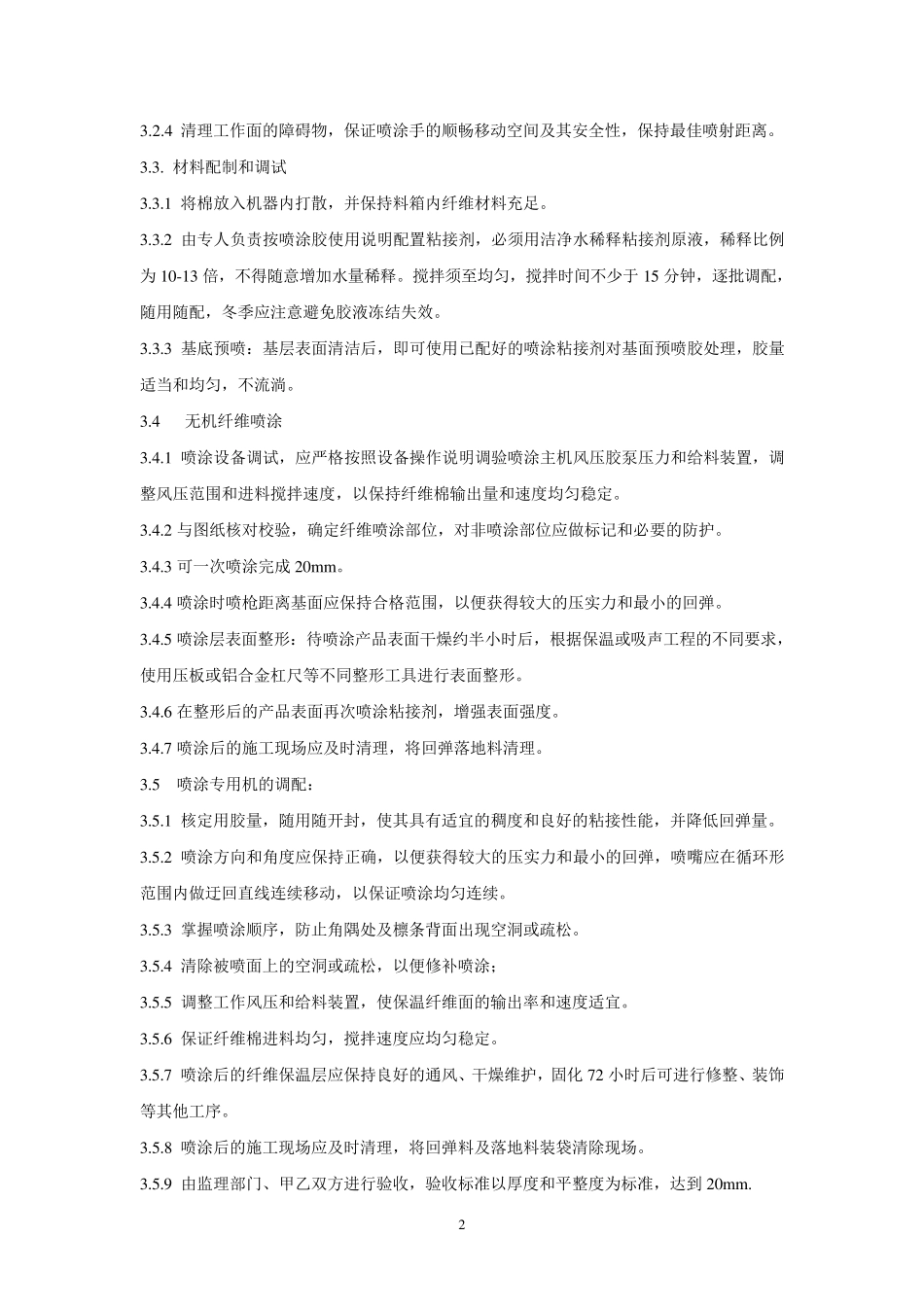

1 1 执行标准 1.1 F-18 超细无机纤维喷涂保温层质量要求应符合国家建材行业标准《矿物棉喷涂绝热层》JC/T909-2003 和国家标准《绝热用玻璃棉及其制品》GB/T13350 中的相关内容，主要指标应达到下表中指标要求 F-18 无机纤维喷涂层性能与指标 名 称 单位 检验值 检验依据 导热系数 w/m•k ≤0.038 GB/T10294 燃烧性能 级 A 级 GB8624-1997 粘接强度 KPa ≥1.7 JG149-2003 纤维直径 μm ≤7 GB/T5480-2008 2 材料要求 2.1 材料介绍： 2.1.1 无机纤维棉 喷涂用棉系由天然岩石溶化、纤维化、粒化等特殊工艺加工处理而成的超细无机纤维棉，无碱或低碱纤维，纤维细腻均匀，弹性好，属于 A 级不燃材料。 2.1.2 喷涂专用粘结剂 喷涂专用粘结剂系水基性浓缩喷涂专用胶液，用洁净水按 10-13 倍的比例稀释，与纤维棉同时喷涂使用，纤维之间互相粘接形成一定厚度的弹性纤维层，并与基层牢固粘结一体。 2.1.3 基层材料要求 基层必须是干净的混凝土表面，不可在基层上留有油污。 3 施工流程及技术要点 3.1 工艺做法： 3.1.1 钢筋混凝土板 3.1.2 喷界面剂 3.1.3 喷涂20 厚超细无机纤维保温 3.1.4 喷胶 3.2 施工工艺 3.2.1 检查基面有无污物，尤其应注意不能有漏水痕迹。 3.2.2 喷涂基面处理：用压缩空气或清水清理喷涂基面灰尘和污垢；如原基面已经损坏或有严重裂缝，应先进行修补。 3.2.3 对各种设备、管线和非喷涂部位防护遮挡，堵塞非喷涂部位及通风管线、孔。 2 3.2.4 清理工作面的障碍物，保证喷涂手的顺畅移动空间及其安全性，保持最佳喷射距离。 3.3. 材料配制和调试 3.3.1 将棉放入机器内打散，并保持料箱内纤维材料充足。 3.3.2 由专人负责按喷涂胶使用说明配置粘接剂，必须用洁净水稀释粘接剂原液，稀释比例为 10-13 倍，不得随意增加水量稀释。搅拌须至均匀，搅拌时间不少于 15 分钟，逐批调配，随用随配，冬季应注意避免胶液冻结失效。 3.3.3 基底预喷：基层表面清洁后，即可使用已配好的喷涂粘接剂对基面预喷胶处理，胶量适当和均匀，不流淌。 3.4 无机纤维喷涂 3.4.1 喷涂设备调试，应严格按照设备操作说明调验喷涂主机风压胶泵压力和给料装置，调整风压范围和进料搅拌速度，以保持纤维棉输出量和速度均匀稳定。 3.4.2 与图纸核对校验，确定纤维喷涂部位，对非喷涂部位应做标记和必要的防护。 3.4.3 可一次喷涂完成20m m 。 3.4.4 喷涂时喷枪距离...
