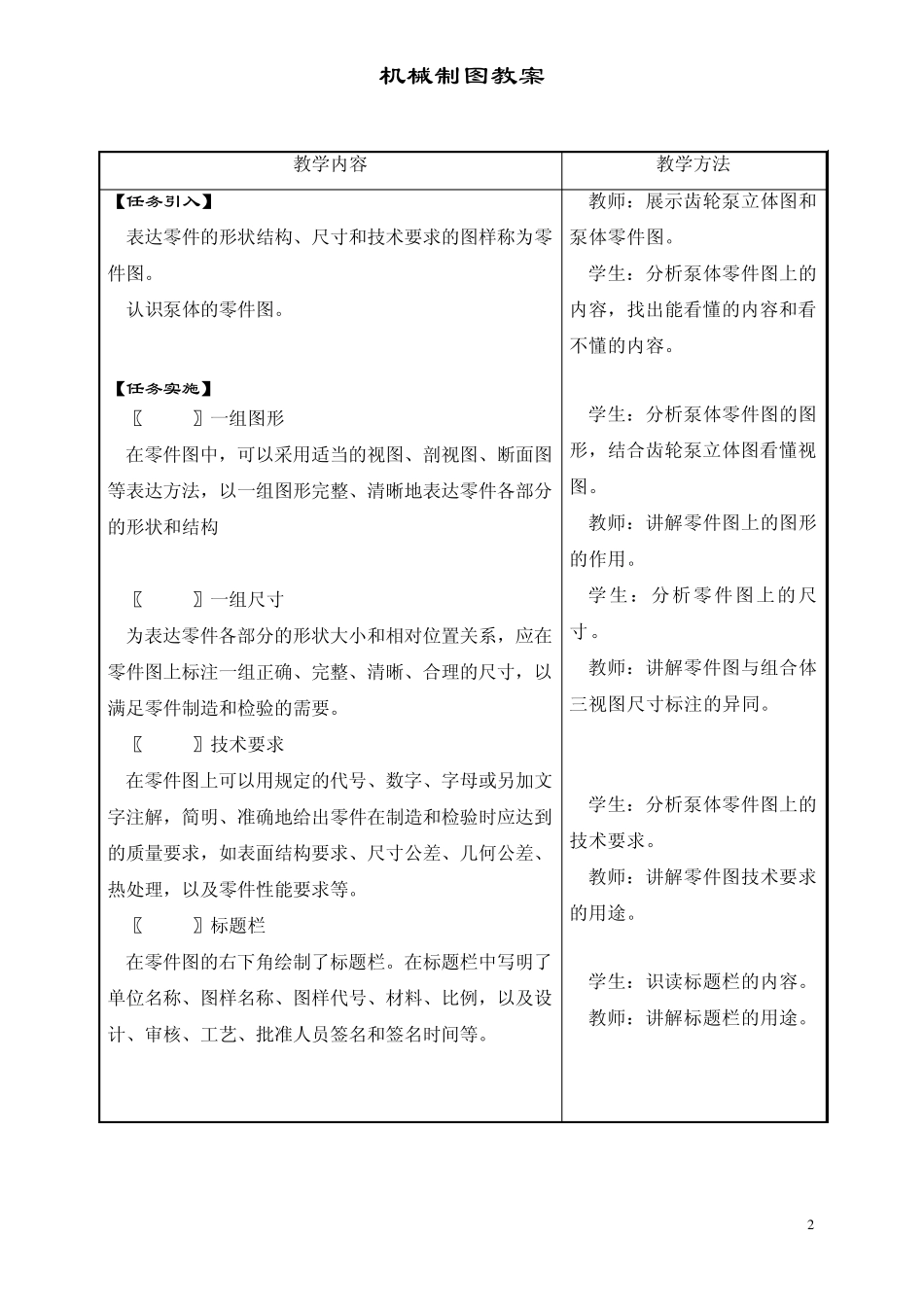

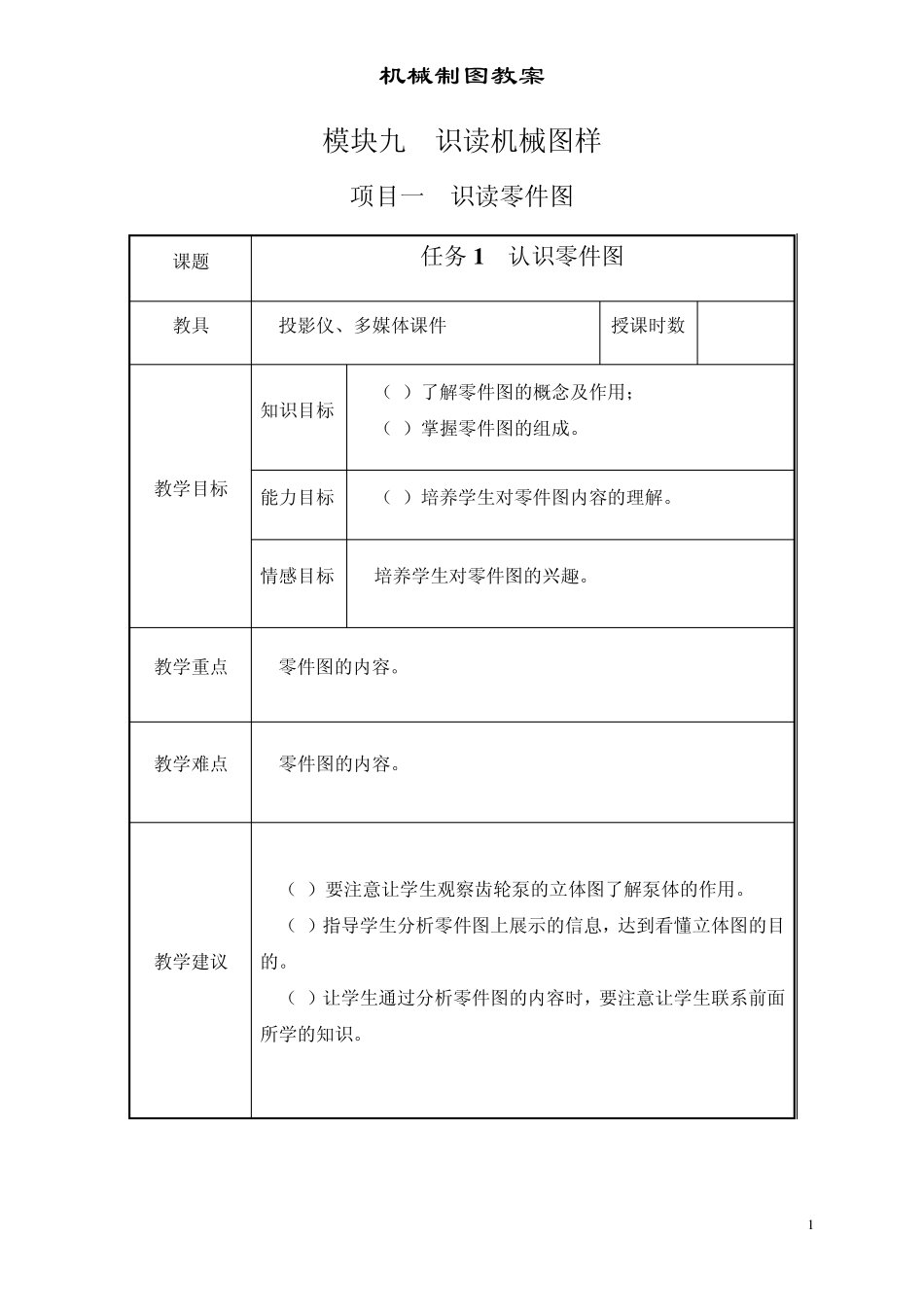

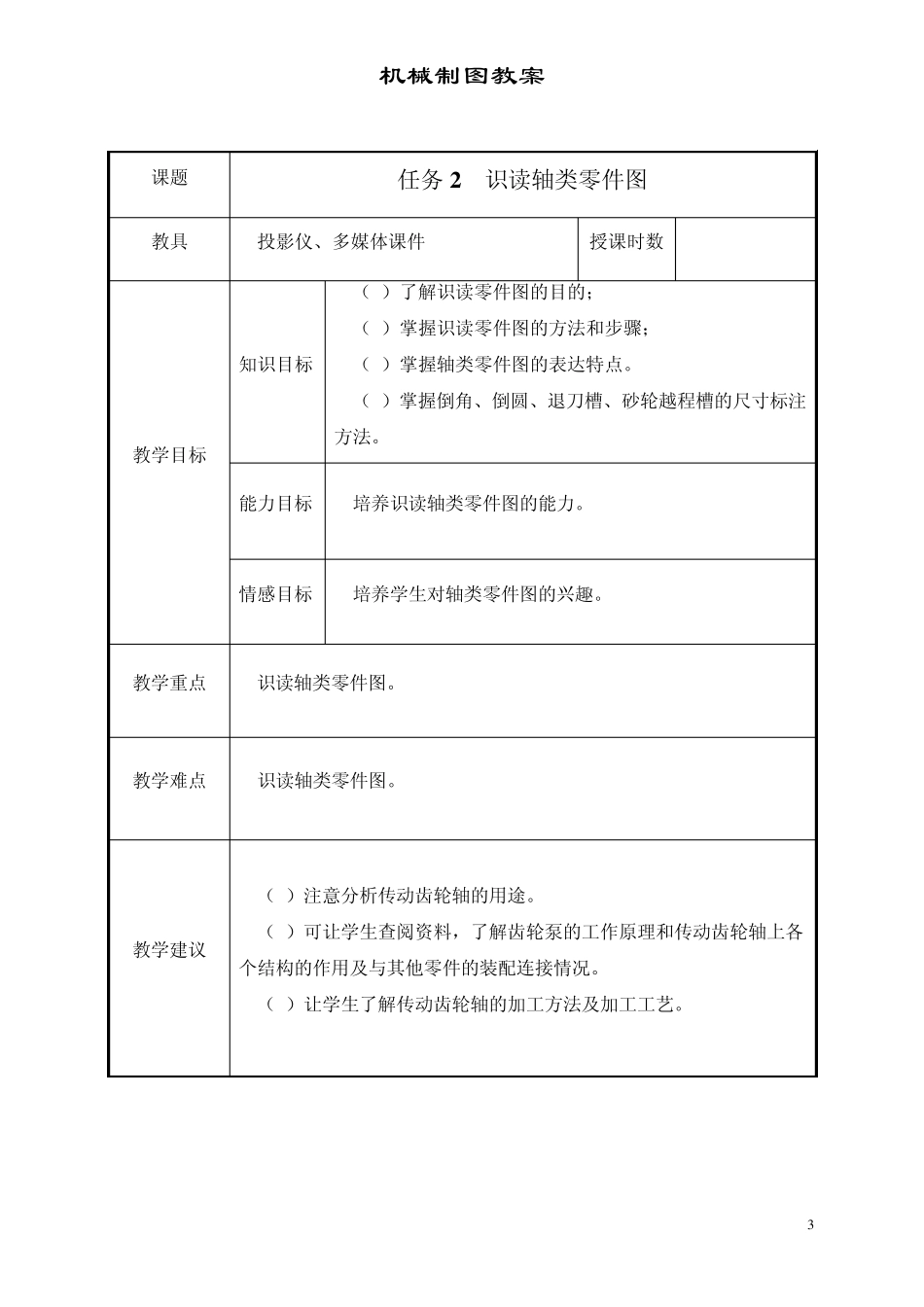

机械制图教案 1 模块九 识读机械图样 项目一 识读零件图 课题 任务1 认识零件图 教具 投影仪、多媒体课件 授课时数 1 教学目标 知识目标 （1）了解零件图的概念及作用； （2）掌握零件图的组成。 能力目标 （1）培养学生对零件图内容的理解。 情感目标 培养学生对零件图的兴趣。 教学重点 零件图的内容。 教学难点 零件图的内容。 教学建议 （1）要注意让学生观察齿轮泵的立体图了解泵体的作用。 （2）指导学生分析零件图上展示的信息，达到看懂立体图的目的。 （3）让学生通过分析零件图的内容时，要注意让学生联系前面所学的知识。 机械制图教案 2 教学内容 教学方法 【任务引入】 表达零件的形状结构、尺寸和技术要求的图样称为零件图。 认识泵体的零件图。 【任务实施】 〖STEP1〗一组图形 在零件图中，可以采用适当的视图、剖视图、断面图等表达方法，以一组图形完整、清晰地表达零件各部分的形状和结构 〖STEP2〗一组尺寸 为表达零件各部分的形状大小和相对位置关系，应在零件图上标注一组正确、完整、清晰、合理的尺寸，以满足零件制造和检验的需要。 〖STEP3〗技术要求 在零件图上可以用规定的代号、数字、字母或另加文字注解，简明、准确地给出零件在制造和检验时应达到的质量要求，如表面结构要求、尺寸公差、几何公差、热处理，以及零件性能要求等。 〖STEP4〗标题栏 在零件图的右下角绘制了标题栏。在标题栏中写明了单位名称、图样名称、图样代号、材料、比例，以及设计、审核、工艺、批准人员签名和签名时间等。 教师：展示齿轮泵立体图和泵体零件图。 学生：分析泵体零件图上的内容，找出能看懂的内容和看不懂的内容。 学生：分析泵体零件图的图形，结合齿轮泵立体图看懂视图。 教师：讲解零件图上的图形的作用。 学生：分析零件图上的尺寸。 教师：讲解零件图与组合体三视图尺寸标注的异同。 学生：分析泵体零件图上的技术要求。 教师：讲解零件图技术要求的用途。 学生：识读标题栏的内容。 教师：讲解标题栏的用途。 机械制图教案 3 课题 任务2 识读轴类零件图 教具 投影仪、多媒体课件 授课时数 1 教学目标 知识目标 （1）了解识读零件图的目的； （2）掌握识读零件图的方法和步骤； （3）掌握轴类零件图的表达特点。 （4）掌握倒角、倒圆、退刀槽、砂轮越程槽的尺寸标注方法。 能力目标 培养识读轴类零件图的能力。 情感目标 培养学生对轴类零件图的...
