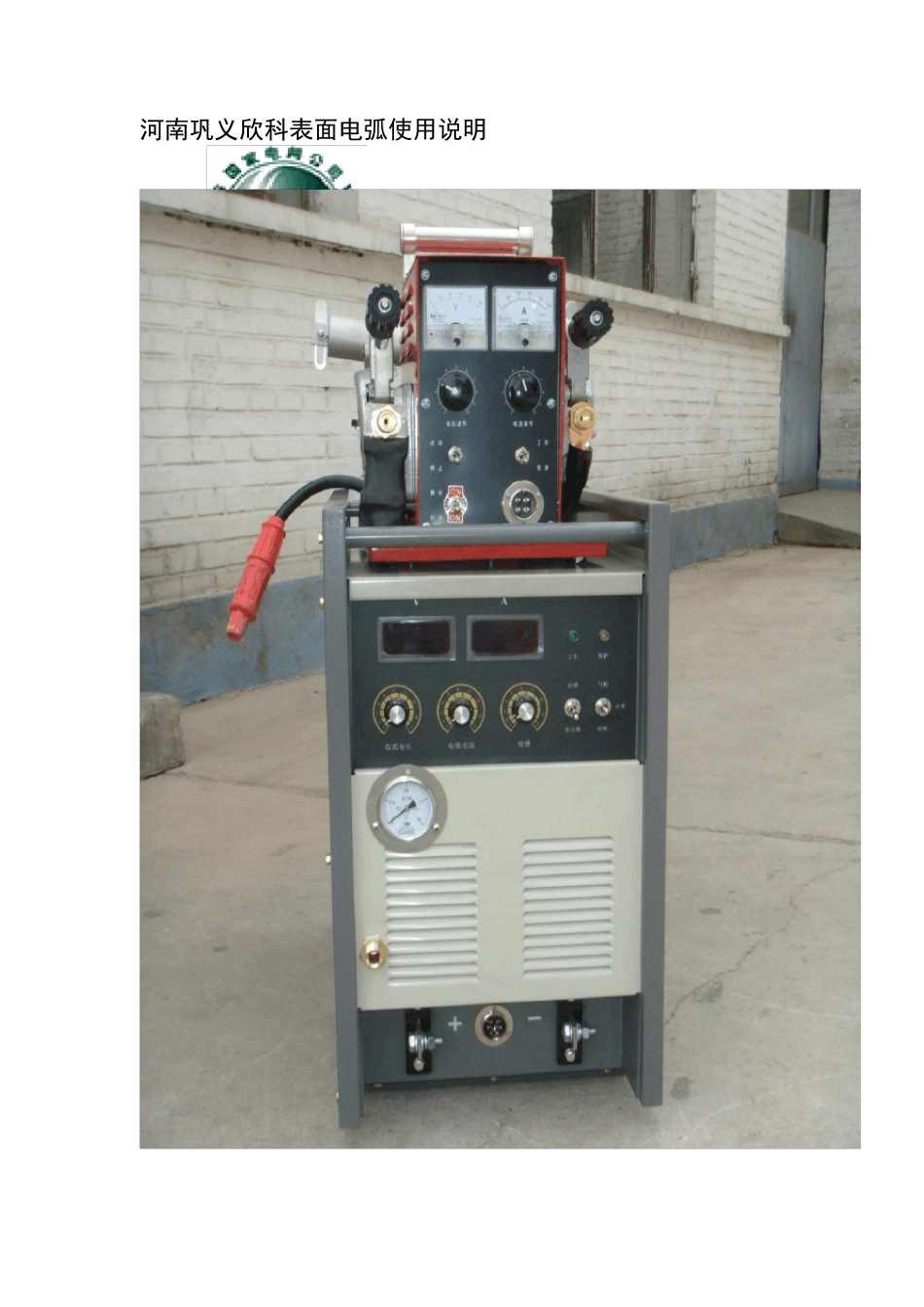

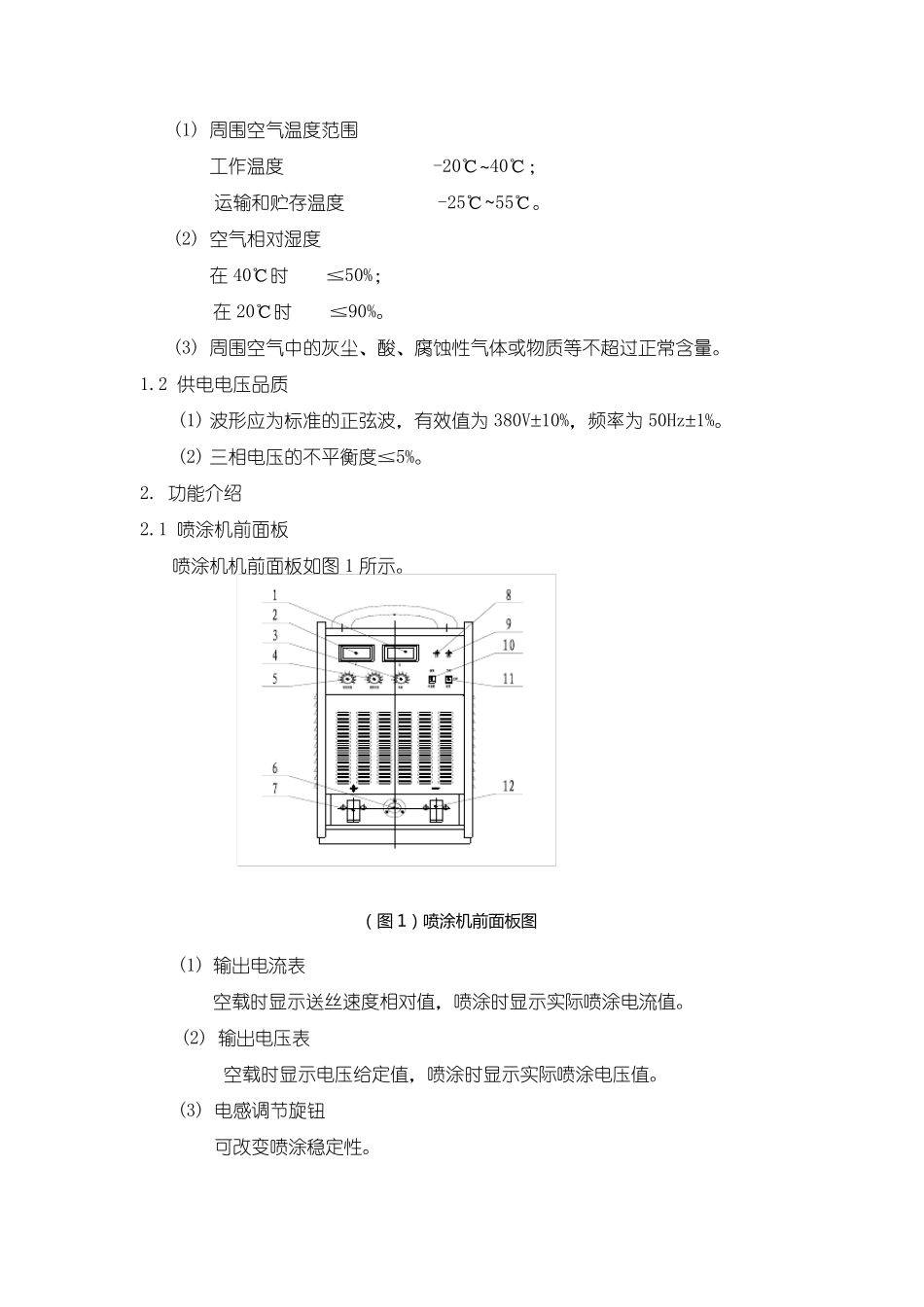

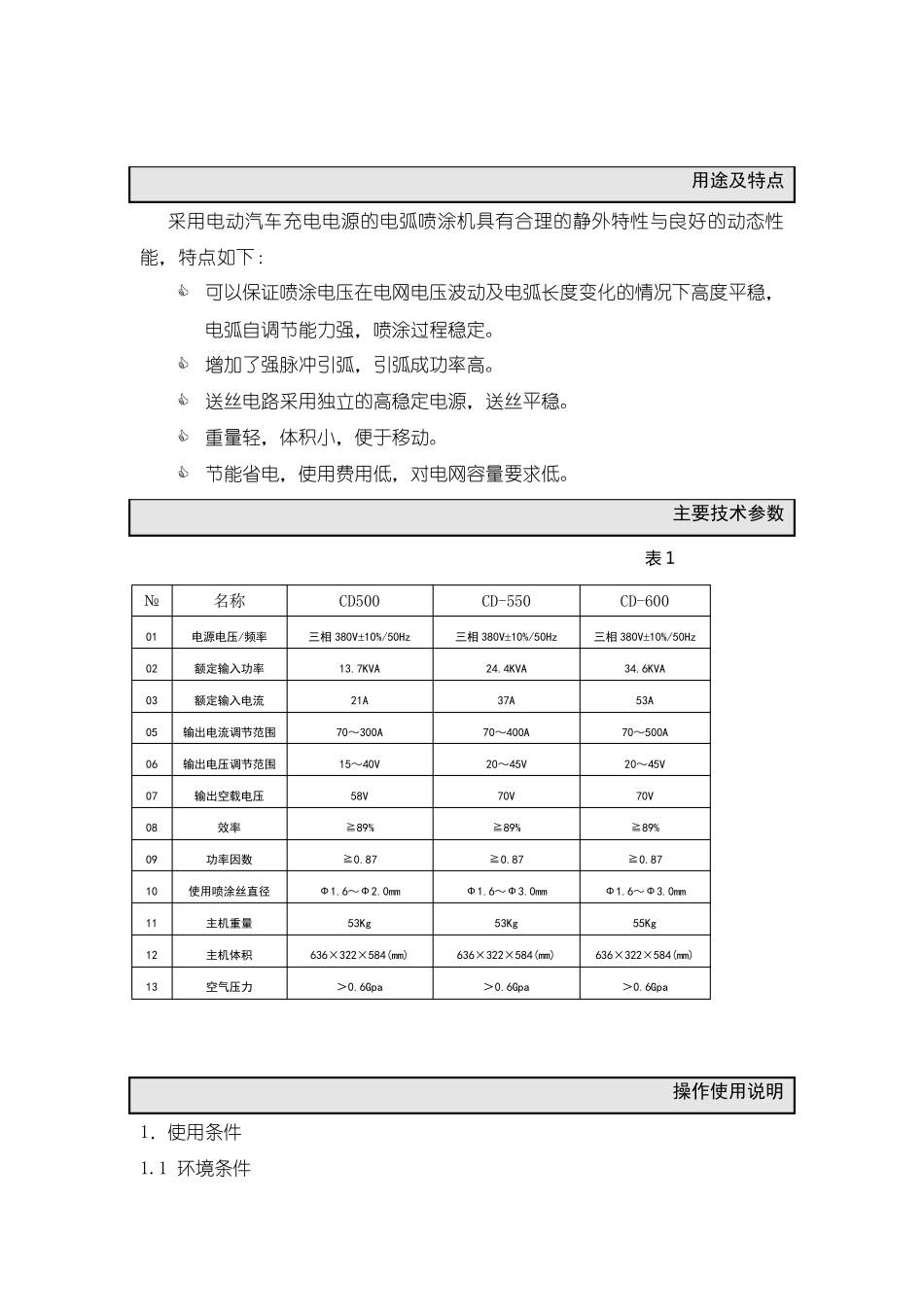

河南巩义欣科表面电弧使用说明 用途及特点 采用电动汽车充电电源的电弧喷涂机具有合理的静外特性与良好的动态性能,特点如下:  可以保证喷涂电压在电网电压波动及电弧长度变化的情况下高度平稳,电弧自调节能力强,喷涂过程稳定。  增加了强脉冲引弧,引弧成功率高。  送丝电路采用独立的高稳定电源,送丝平稳。  重量轻,体积小,便于移动。  节能省电,使用费用低,对电网容量要求低。 主要技术参数 表 1 № 名称 CD500 CD-550 CD-600 01 电源电压/频率 三相380V10%/50Hz 三相380V10%/50Hz 三相380V10%/50Hz 02 额定输入功率 13.7KVA 24.4KVA 34.6KVA 03 额定输入电流 21A 37A 53A 05 输出电流调节范围 70~300A 70~400A 70~500A 06 输出电压调节范围 15~40V 20~45V 20~45V 07 输出空载电压 58V 70V 70V 08 效率 ≧89% ≧89% ≧89% 09 功率因数 ≧0.87 ≧0.87 ≧0.87 10 使用喷涂丝直径 Ф1.6~Ф2.0mm Ф1.6~Ф3.0mm Ф1.6~Ф3.0mm 11 主机重量 53Kg 53Kg 55Kg 12 主机体积 636×322×584(mm) 636×322×584(mm) 636×322×584(mm) 13 空气压力 >0.6Gpa >0.6Gpa >0.6Gpa 操作使用说明 1.使用条件 1.1 环境条件 (1) 周围空气温度范围 工作温度 -20℃~40℃; 运输和贮存温度 -25℃~ 55℃。 (2) 空气相对湿度 在 40℃时 ≦50%; 在 20℃时 ≦90%。 (3) 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量。 1.2 供电电压品质 (1) 波形应为标准的正弦波,有效值为 380V10%,频率为 50Hz1%。 (2) 三相电压的不平衡度≦5%。 2. 功能介绍 2.1 喷涂机前面板 喷涂机机前面板如图 1 所示。 ( 图 1) 喷 涂 机 前面板图 (1) 输出电流表 空载时显示送丝速度相对值,喷涂时显示实际喷涂电流值。 (2) 输出电压表 空载时显示电压给定值,喷涂时显示实际喷涂电压值。 (3) 电感调节旋钮 可改变喷涂稳定性。 (4 ) 收弧电流调节旋钮 在自锁方式下调节收弧电流的大小。 (5 ) 收弧电压调节旋钮 在自锁方式下调节收弧电压的大小。 (6)送丝机控制插座 接送丝机控制电缆。 (7) 喷涂电缆接线端子(+) 接送丝机电缆。 (8) 工作指示灯 指示喷涂机是否接通输入电源。 (9) 保护指示灯 指示喷涂机内是否温度过高。灯亮时喷涂机自动停止工作。 (10) 控制方式选择开关 ...
