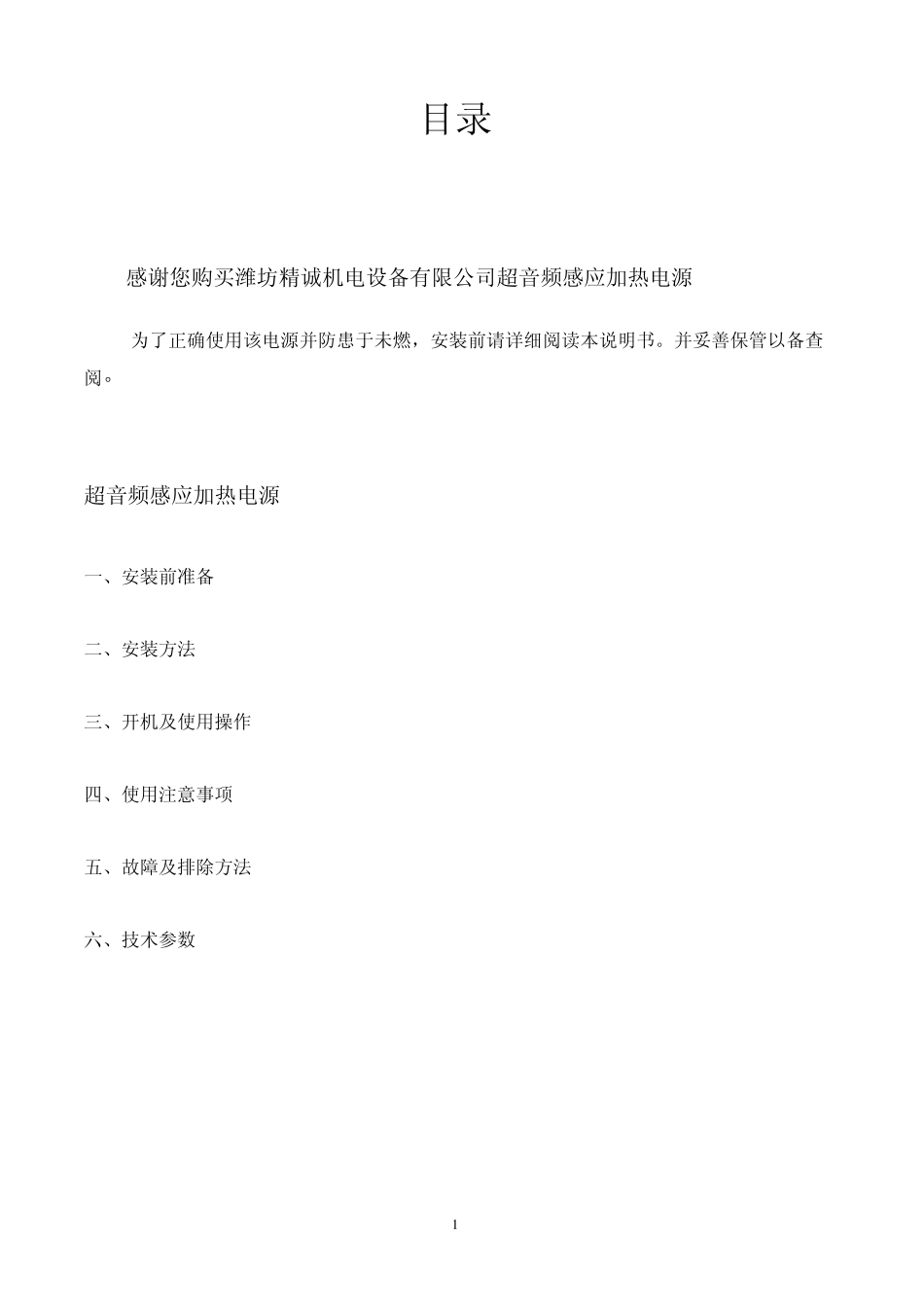

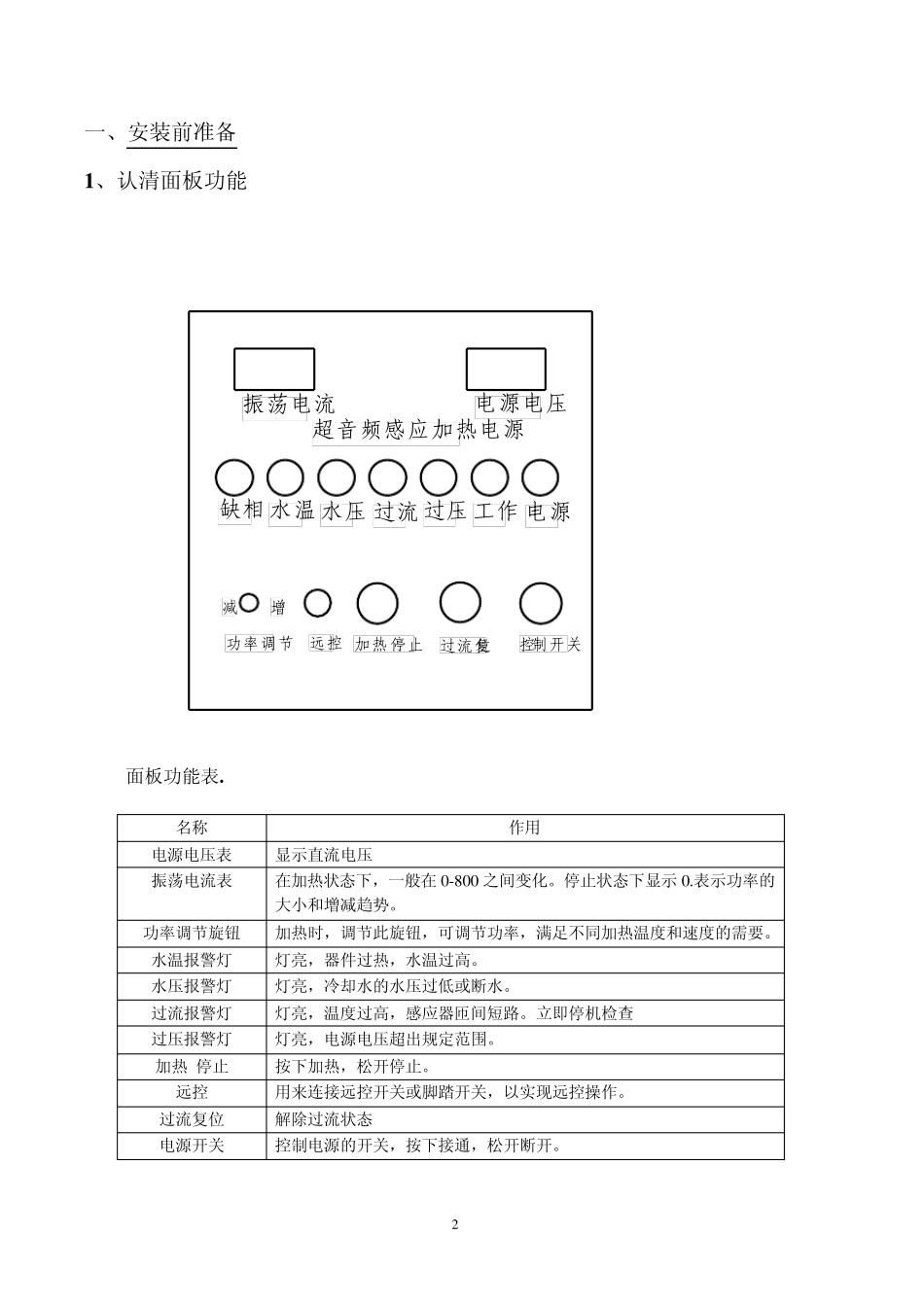

精诚电炉 超音频感应加热设备 使用说明书 1 目录 感谢您购买潍坊精诚机电设备有限公司超音频感应加热电源 为了正确使用该电源并防患于未燃，安装前请详细阅读本说明书。并妥善保管以备查阅。 超音频感应加热电源 一、安装前准备 二、安装方法 三、开机及使用操作 四、使用注意事项 五、故障及排除方法 六、技术参数 2 一、安装前准备 1 、认清面板功能 超音频感应加热电源振荡电流电源电压过流过压工作电源水压水温缺相功率调节减增远控加热停止过流复位控制开关 面板功能表. 名称 作用 电源电压表 显示直流电压 振荡电流表 在加热状态下，一般在 0 -8 0 0 之间变化。停止状态下显示 0 .表示功率的大小和增减趋势。 功率调节旋钮 加热时，调节此旋钮，可调节功率，满足不同加热温度和速度的需要。 水温报警灯 灯亮，器件过热，水温过高。 水压报警灯 灯亮，冷却水的水压过低或断水。 过流报警灯 灯亮，温度过高，感应器匝间短路。立即停机检查 过压报警灯 灯亮，电源电压超出规定范围。 加热 停止 按下加热，松开停止。 远控 用来连接远控开关或脚踏开关，以实现远控操作。 过流复位 解除过流状态 电源开关 控制电源的开关，按下接通，松开断开。 3 2 、电源要求及配线 电压：输入电压的范围是：16KW----------------------------- ---------------单相：180—240V 26KW、 50KW、80KW、120KW、160KW-----------------------三相四线制：320—420V 切勿接错，以免造成设备损坏。当电网电压超出范围时，请不要开机。 电线： 本系列产品属于大功率设备，用户在使用时应保证足够线径及接线可靠，以避免连接点因接触电阻大而发热严重。请参照下表选择电源线的规格。 电源线的耐压 500V，铜芯线。 （表一） 设备型号 CYP-16 CYP-26 CYP-50 CYP-80 CYP-120 CYP-160 电源线相线规格 m m 2 10 10 16 25 50 50 电源线零线规格 m m 2 6 6 10 10 10 10 空气开关 60A 60A 100A 160A 200A 300A ☆ 设备必须按要求可靠接地！三相四线制供电的单位，即可必须可靠接零。严禁把地线接在自来水管上。 ☆ 线路必须由专业人员按国家布线规则进行安装，供电电源末级必须加装相应的空气开关。 ☆ 不使用设备时必须切断供电电源。 3 、冷却水要求 高频加热设备内部及感应器必须通水冷却，并且确保水质清洁，以免阻塞冷却管道。如供水采用水泵抽水，请在水泵进...
