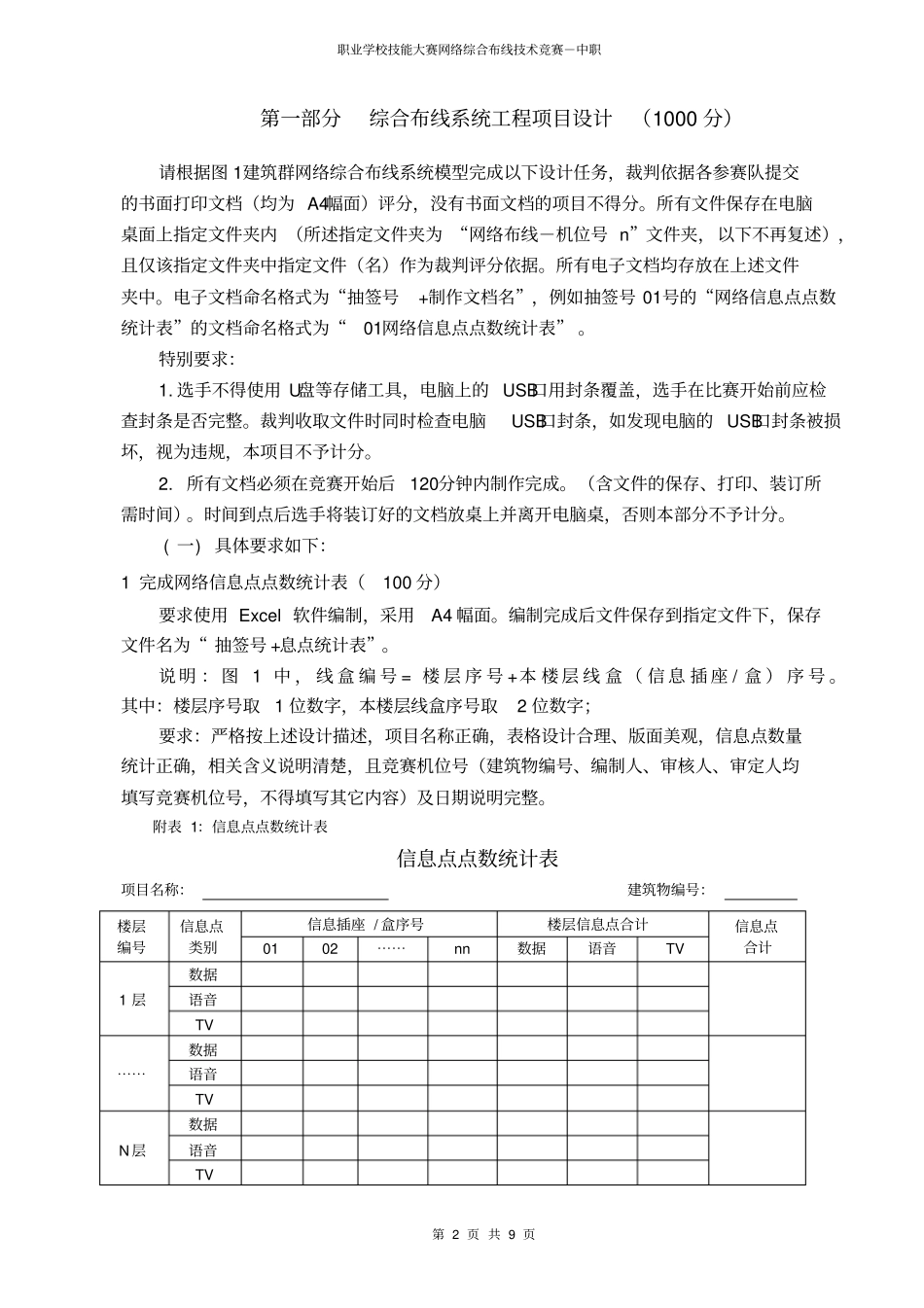

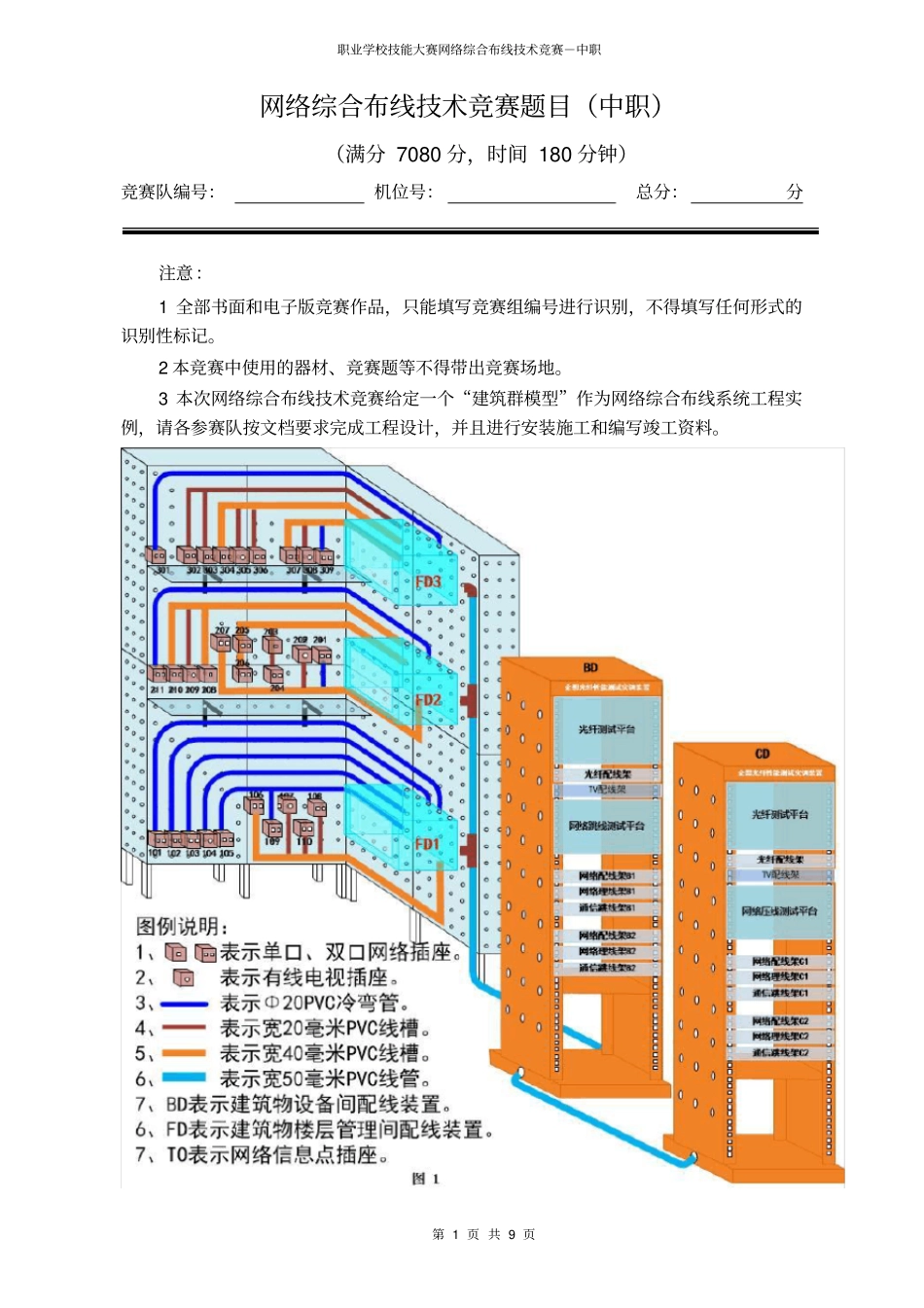

职业学校技能大赛网络综合布线技术竞赛－中职第 1 页 共 9 页网络综合布线技术竞赛题目（中职）（满分 7080 分，时间 180 分钟）竞赛队编号：机位号：总分：分注意：1 全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别，不得填写任何形式的识别性标记。2 本竞赛中使用的器材、竞赛题等不得带出竞赛场地。3 本次网络综合布线技术竞赛给定一个“建筑群模型”作为网络综合布线系统工程实例，请各参赛队按文档要求完成工程设计，并且进行安装施工和编写竣工资料。职业学校技能大赛网络综合布线技术竞赛－中职第 2 页 共 9 页第一部分综合布线系统工程项目设计（1000 分）请根据图 1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的书面打印文档（均为 A4幅面）评分，没有书面文档的项目不得分。所有文件保存在电脑桌面上指定文件夹内 （所述指定文件夹为 “网络布线－机位号 n”文件夹，以下不再复述），且仅该指定文件夹中指定文件（名）作为裁判评分依据。所有电子文档均存放在上述文件夹中。电子文档命名格式为“抽签号+制作文档名”，例如抽签号 01号的“网络信息点点数统计表”的文档命名格式为“01网络信息点点数统计表” 。特别要求：1. 选手不得使用 U盘等存储工具，电脑上的 USB口用封条覆盖，选手在比赛开始前应检查封条是否完整。裁判收取文件时同时检查电脑USB口封条，如发现电脑的 USB口封条被损坏，视为违规，本项目不予计分。2. 所有文档必须在竞赛开始后120分钟内制作完成。（含文件的保存、打印、装订所需时间）。时间到点后选手将装订好的文档放桌上并离开电脑桌，否则本部分不予计分。 ( 一) 具体要求如下：1 完成网络信息点点数统计表（100 分）要求使用 Excel 软件编制，采用A4 幅面。编制完成后文件保存到指定文件下，保存文件名为“ 抽签号 +息点统计表”。说 明 ： 图 1 中 ， 线 盒 编 号 = 楼 层 序 号 +本 楼 层 线 盒 （ 信 息 插 座 / 盒 ） 序 号 。其中：楼层序号取1 位数字，本楼层线盒序号取2 位数字；要求：严格按上述设计描述，项目名称正确，表格设计合理、版面美观，信息点数量统计正确，相关含义说明清楚，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）及日期说明完整。附表 1：信息点点数统计表信息点点数统计表项目名称：建筑物编号：楼层编号信息点类别信息...
