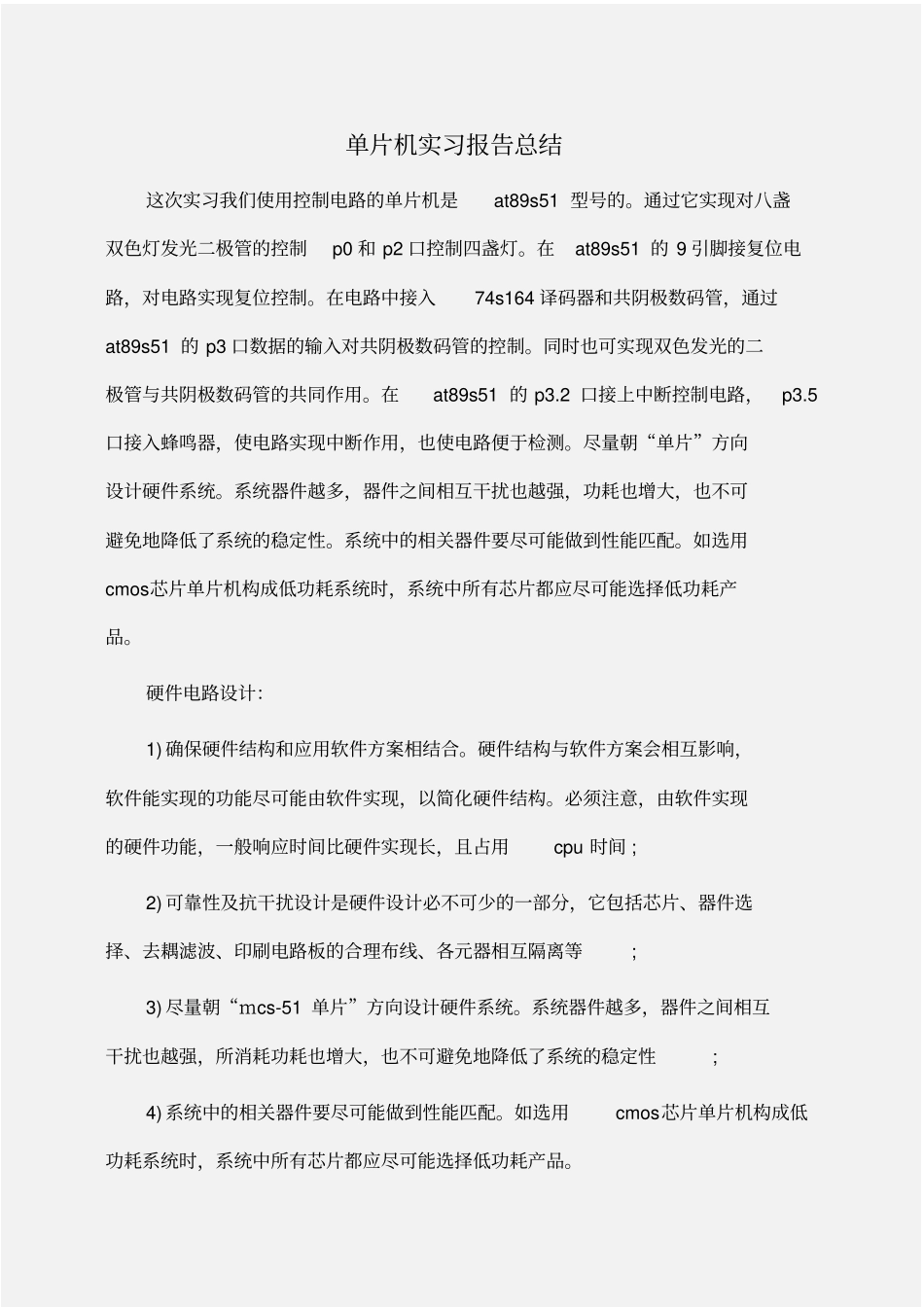

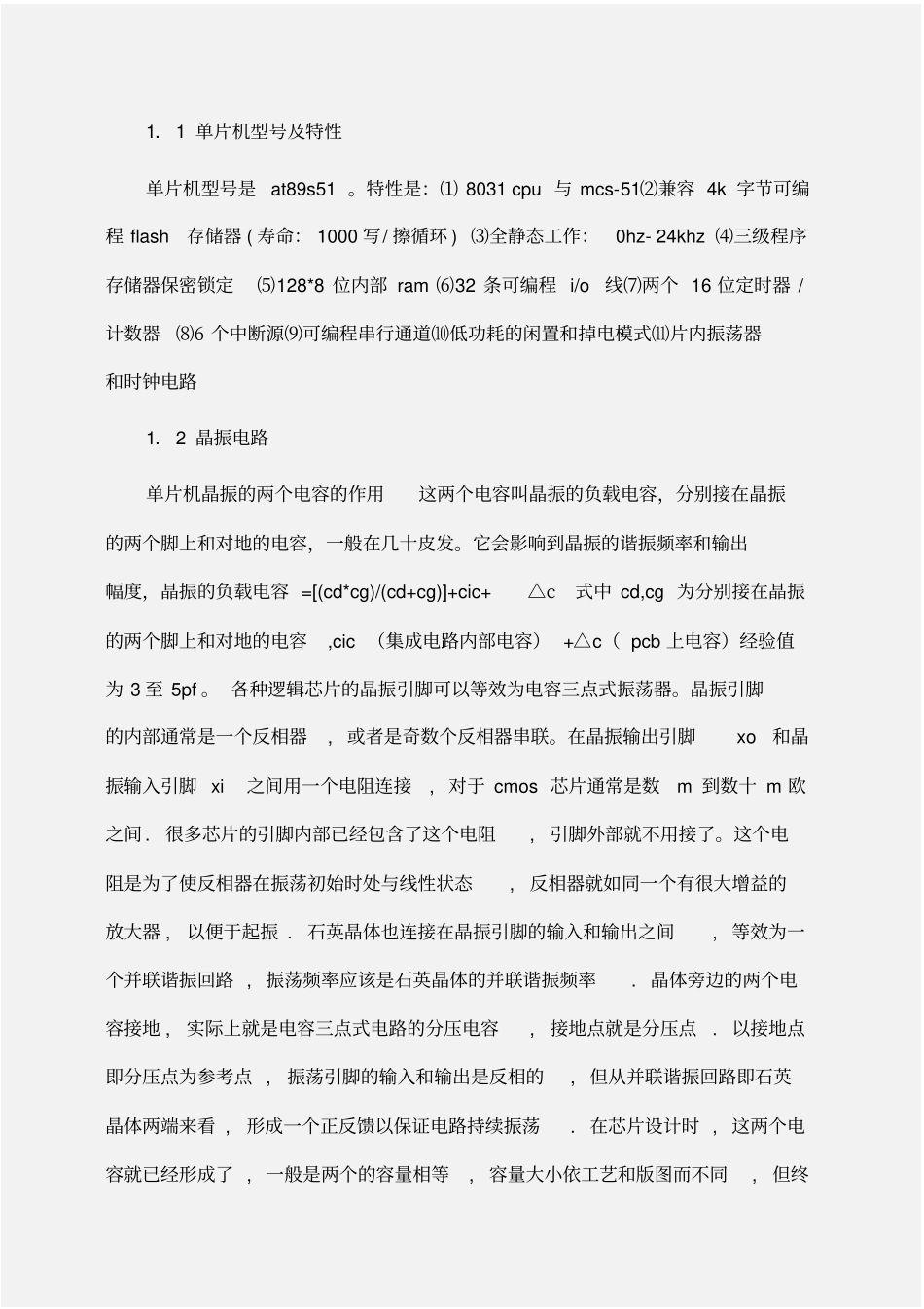

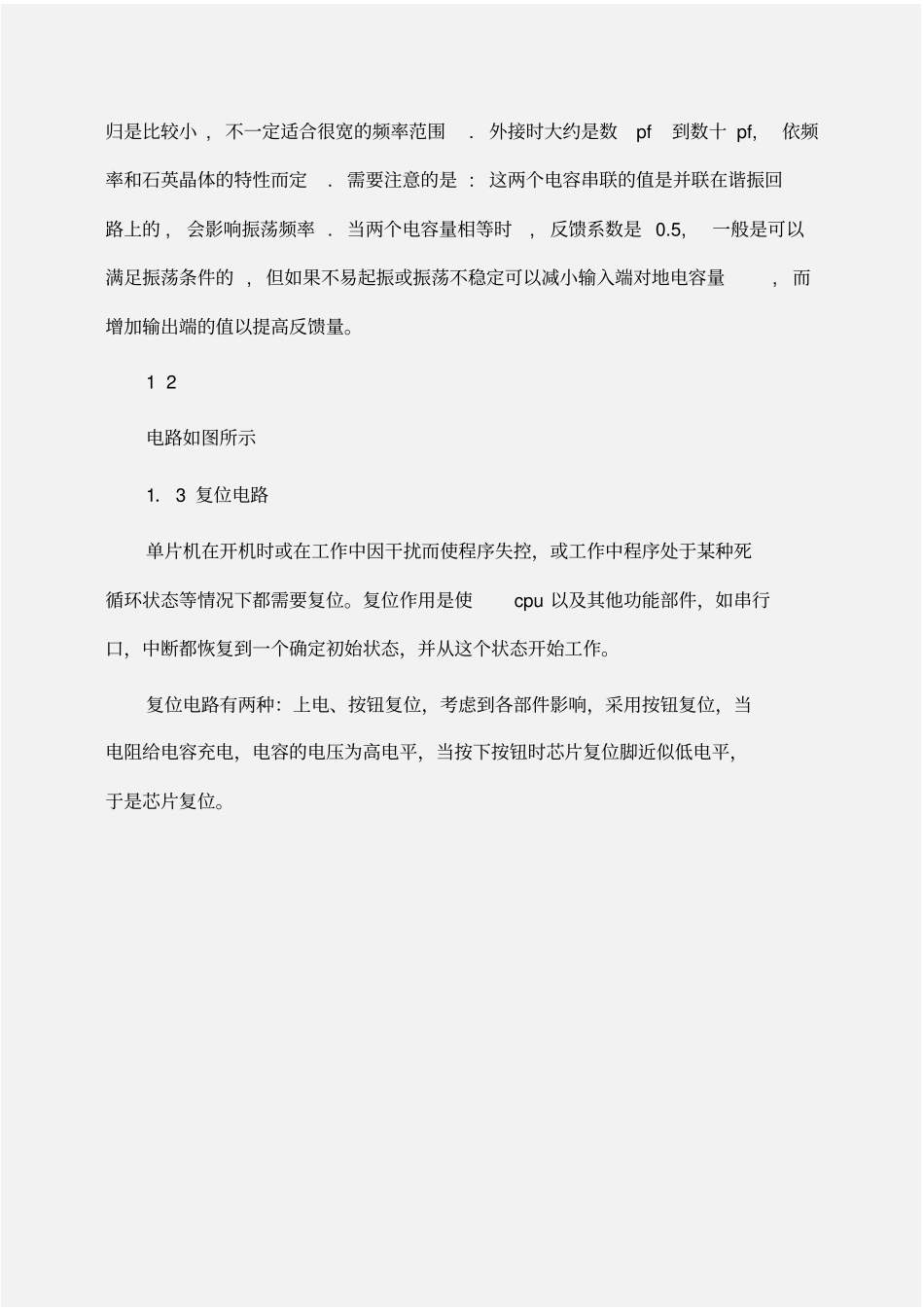

单片机实习报告总结这次实习我们使用控制电路的单片机是at89s51 型号的。通过它实现对八盏双色灯发光二极管的控制p0 和 p2 口控制四盏灯。在at89s51 的 9 引脚接复位电路，对电路实现复位控制。在电路中接入74s164 译码器和共阴极数码管，通过at89s51 的 p3 口数据的输入对共阴极数码管的控制。同时也可实现双色发光的二极管与共阴极数码管的共同作用。在at89s51 的 p3.2 口接上中断控制电路，p3.5口接入蜂鸣器，使电路实现中断作用，也使电路便于检测。尽量朝“单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，功耗也增大，也不可避免地降低了系统的稳定性。系统中的相关器件要尽可能做到性能匹配。如选用cmos芯片单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低功耗产品。硬件电路设计：1) 确保硬件结构和应用软件方案相结合。硬件结构与软件方案会相互影响，软件能实现的功能尽可能由软件实现，以简化硬件结构。必须注意，由软件实现的硬件功能，一般响应时间比硬件实现长，且占用cpu 时间 ;2) 可靠性及抗干扰设计是硬件设计必不可少的一部分，它包括芯片、器件选择、去耦滤波、印刷电路板的合理布线、各元器相互隔离等;3) 尽量朝“mcs-51 单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，所消耗功耗也增大，也不可避免地降低了系统的稳定性;4) 系统中的相关器件要尽可能做到性能匹配。如选用cmos芯片单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低功耗产品。1． 1 单片机型号及特性单片机型号是 at89s51 。特性是：⑴ 8031 cpu 与 mcs-51⑵兼容 4k 字节可编程 flash存储器 ( 寿命： 1000 写/ 擦循环 ) ⑶全静态工作：0hz- 24khz ⑷三级程序存储器保密锁定⑸128*8 位内部 ram ⑹32 条可编程 i/o线⑺两个 16 位定时器 /计数器⑻6 个中断源⑼可编程串行通道⑽低功耗的闲置和掉电模式⑾片内振荡器和时钟电路1． 2 晶振电路单片机晶振的两个电容的作用这两个电容叫晶振的负载电容，分别接在晶振的两个脚上和对地的电容，一般在几十皮发。它会影响到晶振的谐振频率和输出幅度，晶振的负载电容 =[(cd*cg)/(cd+cg)]+cic+△c式中 cd,cg 为分别接在晶振的两个脚上和对地的电容,cic （集成电路内部电容） +△c（ pcb 上电容）经验值为 3 至 5pf 。 各种逻辑芯片的晶振引脚可以等效为电容三点式振荡器。晶振引脚的内部通常是一个反相...
