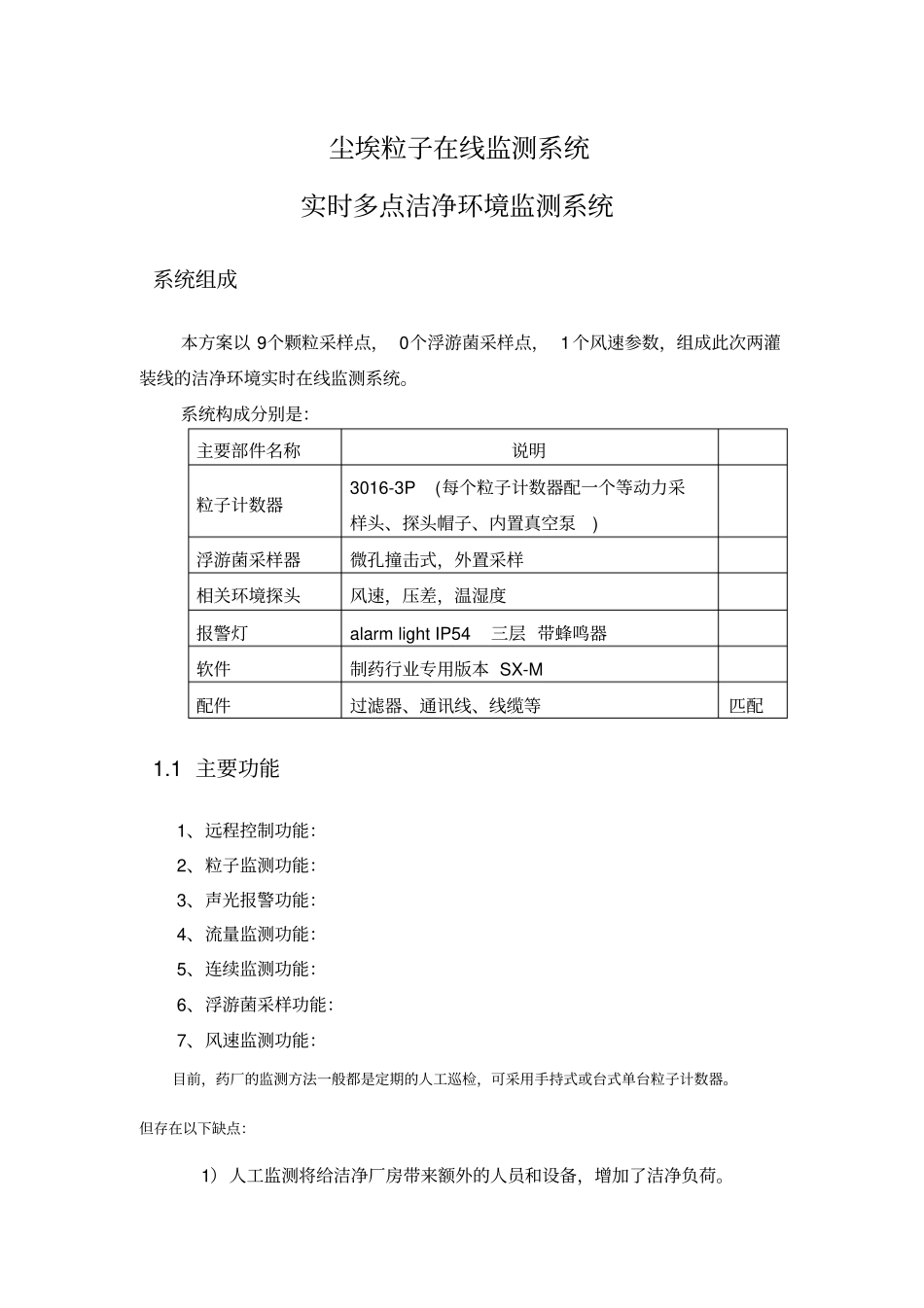

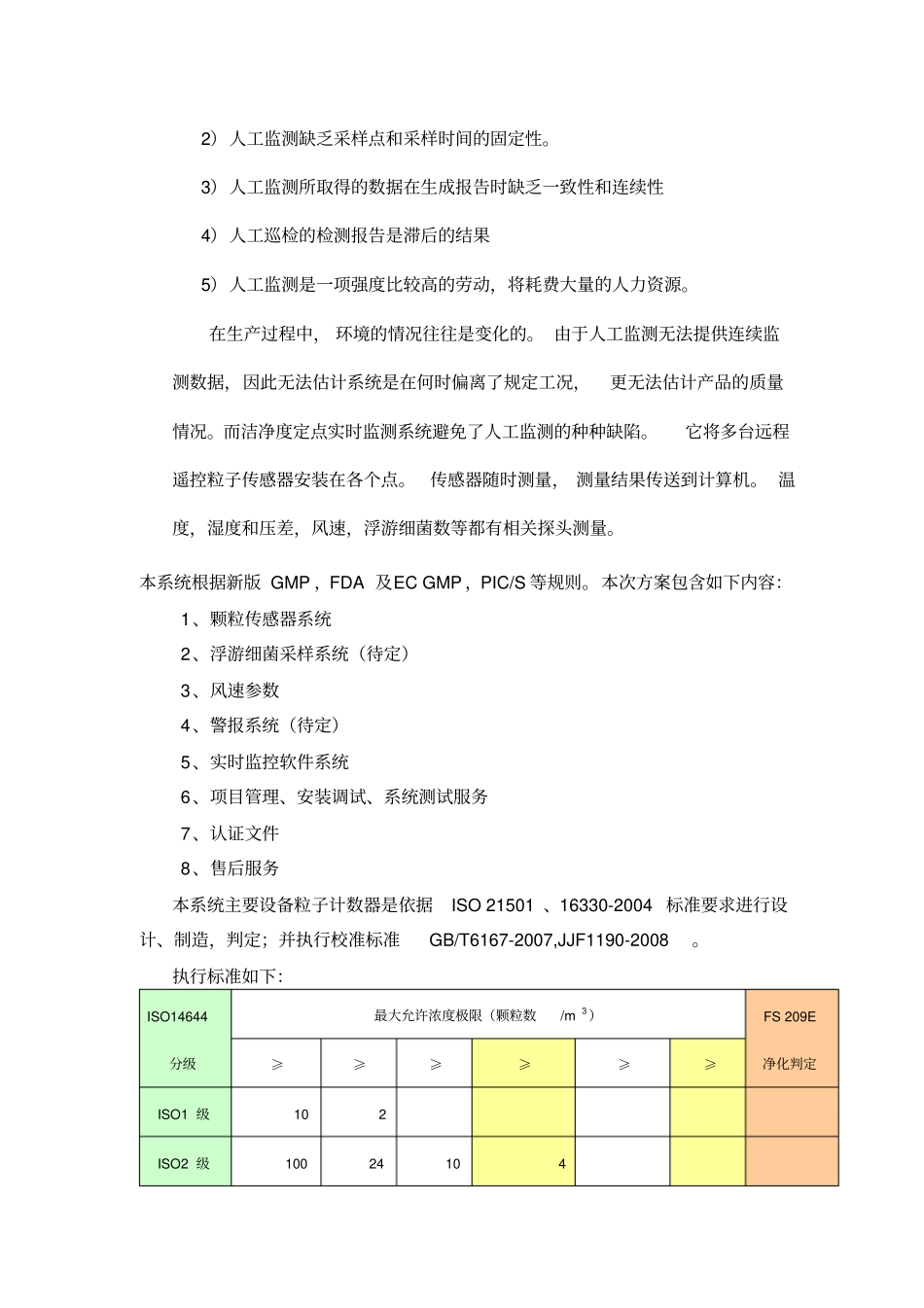

尘埃粒子在线监测系统实时多点洁净环境监测系统系统组成本方案以 9个颗粒采样点， 0个浮游菌采样点， 1个风速参数，组成此次两灌装线的洁净环境实时在线监测系统。系统构成分别是：主要部件名称说明粒子计数器3016-3P (每个粒子计数器配一个等动力采样头、探头帽子、内置真空泵)浮游菌采样器微孔撞击式，外置采样相关环境探头风速，压差，温湿度报警灯alarm light IP54三层 带蜂鸣器软件制药行业专用版本 SX-M配件过滤器、通讯线、线缆等匹配1.1 主要功能1、远程控制功能：2、粒子监测功能：3、声光报警功能：4、流量监测功能：5、连续监测功能：6、浮游菌采样功能：7、风速监测功能：目前，药厂的监测方法一般都是定期的人工巡检，可采用手持式或台式单台粒子计数器。但存在以下缺点：1）人工监测将给洁净厂房带来额外的人员和设备，增加了洁净负荷。2）人工监测缺乏采样点和采样时间的固定性。3）人工监测所取得的数据在生成报告时缺乏一致性和连续性4）人工巡检的检测报告是滞后的结果5）人工监测是一项强度比较高的劳动，将耗费大量的人力资源。在生产过程中， 环境的情况往往是变化的。 由于人工监测无法提供连续监测数据，因此无法估计系统是在何时偏离了规定工况，更无法估计产品的质量情况。而洁净度定点实时监测系统避免了人工监测的种种缺陷。它将多台远程遥控粒子传感器安装在各个点。传感器随时测量， 测量结果传送到计算机。 温度，湿度和压差，风速，浮游细菌数等都有相关探头测量。本系统根据新版 GMP ，FDA 及EC GMP ，PIC/S 等规则。本次方案包含如下内容：1、颗粒传感器系统2、浮游细菌采样系统（待定）3、风速参数4、警报系统（待定）5、实时监控软件系统6、项目管理、安装调试、系统测试服务7、认证文件8、售后服务本系统主要设备粒子计数器是依据ISO 21501 、16330-2004 标准要求进行设计、制造，判定；并执行校准标准GB/T6167-2007,JJF1190-2008。执行标准如下：ISO14644分级最大允许浓度极限（颗粒数/m 3）FS 209E 净化判定≥≥≥≥≥≥ISO1 级102ISO2 级10024104ISO3 级1,81 级ISO4 级10,0002,3701,0203528310 级ISO5 级100,00023,70010,2003,52083229100 级ISO6 级1,000,000237,000102,00035,2008,3202931,000 级ISO7 级352,00083,2002,93010,000级ISO8 级3,520,000832,00029,300100,000级ISO9 级35,200,0008,320,000293,000系统信号连接示意图1.2 粒子计数器安装布置示意图（根...
