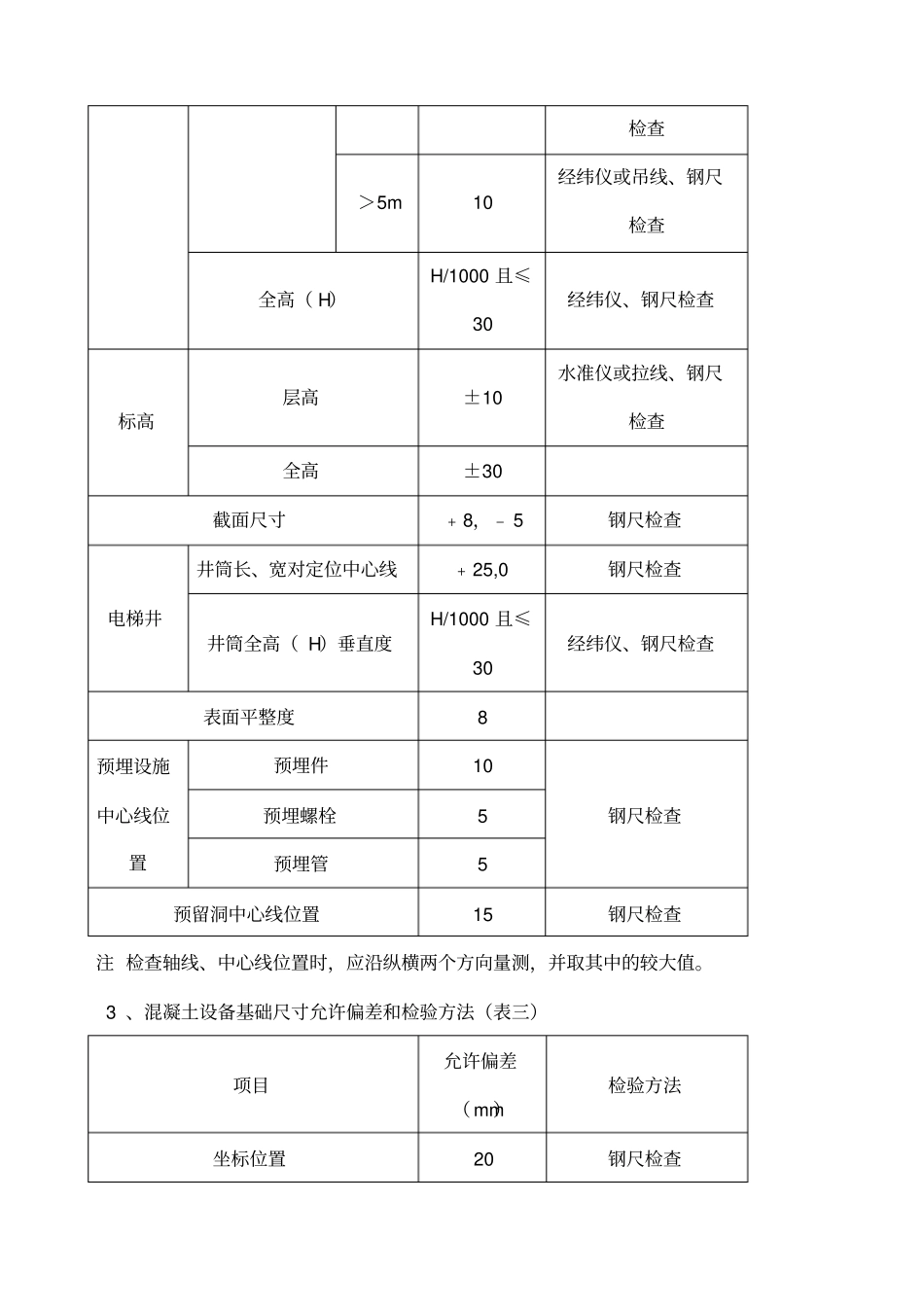

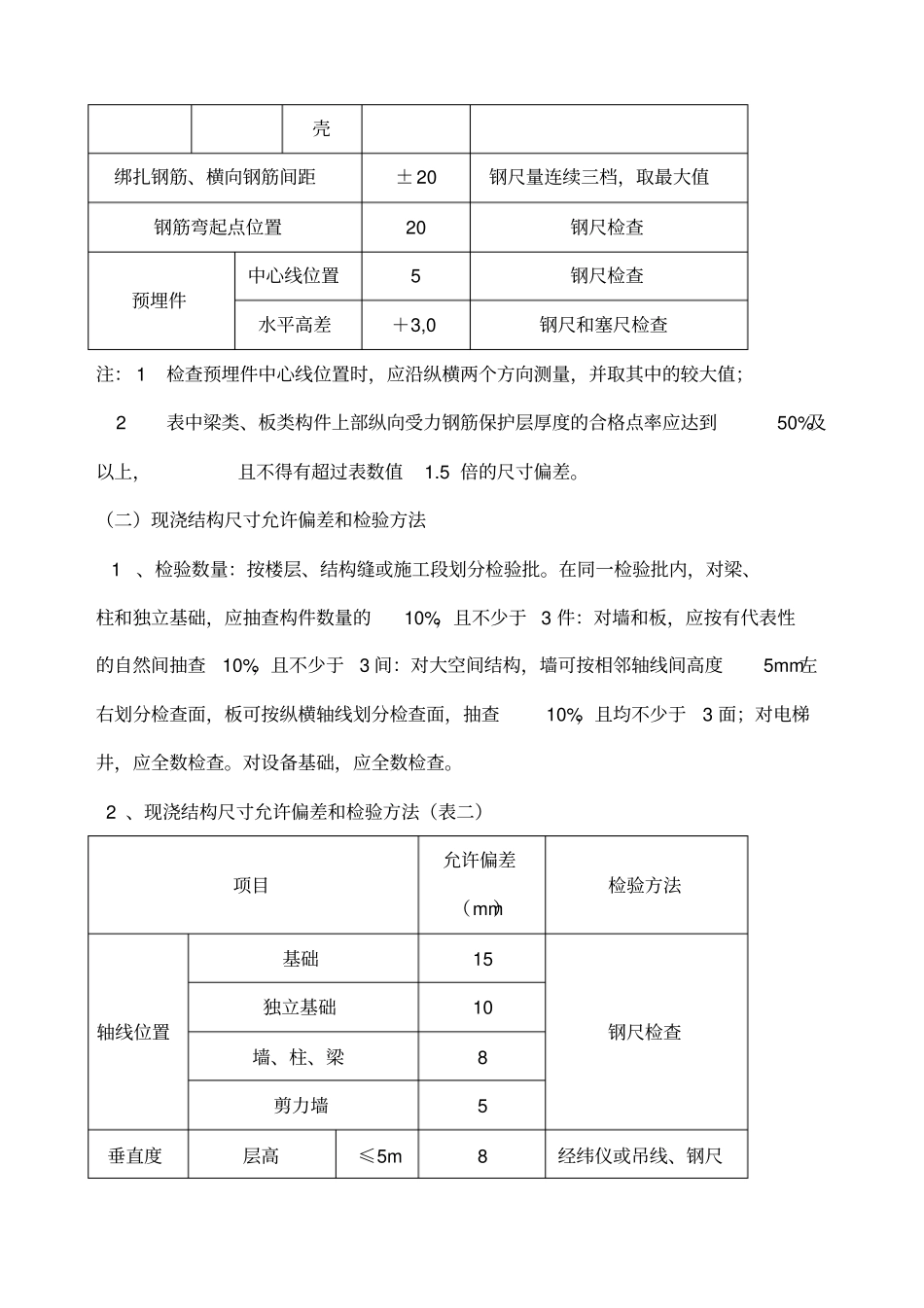

建筑工程实测实量汇总一、地基基础与主体结构工程(一)钢筋安装位置的偏差应符合表一的规定 1、检查数量,在同一检验批内,对梁、柱和独立基础。应抽查构件数量的10%,且不少于 3 件;对墙和板,应按有代表性的自然间抽查10%,且不少于3 间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵、横轴线划分检查面,抽查 10%且均不少于3 面。 2 、钢筋安装位置的允许偏差和检验方法(表一)项目允许偏差(mm)检查方法绑扎钢筋网长、宽± 10 钢尺检查网眼尺寸± 20 钢尺量连续三档,取最大值绑扎钢筋骨架长± 10 钢尺检查宽、高±5 钢尺检查项目允许偏差(mm)检查方法受力钢筋间距± 10 钢尺量两端、中间各取一点取最大值排距±5 保护层厚度基础± 10 钢尺检查柱、梁±5 钢尺检查板、墙、±3 钢尺检查壳绑扎钢筋、横向钢筋间距± 20 钢尺量连续三档,取最大值钢筋弯起点位置20 钢尺检查预埋件中心线位置5 钢尺检查水平高差+3,0 钢尺和塞尺检查注: 1 检查预埋件中心线位置时,应沿纵横两个方向测量,并取其中的较大值; 2 表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到50%及以上,且不得有超过表数值1.5 倍的尺寸偏差。(二)现浇结构尺寸允许偏差和检验方法 1、检验数量:按楼层、结构缝或施工段划分检验批。在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不少于 3 件:对墙和板,应按有代表性的自然间抽查10%,且不少于3 间:对大空间结构,墙可按相邻轴线间高度5mm左右划分检查面,板可按纵横轴线划分检查面,抽查10%,且均不少于3 面;对电梯井,应全数检查。对设备基础,应全数检查。 2 、现浇结构尺寸允许偏差和检验方法(表二)项目允许偏差(mm)检验方法轴线位置基础15 钢尺检查独立基础10 墙、柱、梁8 剪力墙5 垂直度层高≤5m 8 经纬仪或吊线、钢尺检查>5m 10 经纬仪或吊线、钢尺检查全高( H)H/1000 且≤30 经纬仪、钢尺检查标高层高±10 水准仪或拉线、钢尺检查全高±30 截面尺寸﹢8,﹣ 5 钢尺检查电梯井井筒长、宽对定位中心线﹢25,0 钢尺检查井筒全高( H)垂直度H/1000 且≤30 经纬仪、钢尺检查表面平整度8 预埋设施中心线位置预埋件10 钢尺检查预埋螺栓5 预埋管5 预留洞中心线位置15 钢尺检查注 检查轴线、中心线位置时,应沿纵横两个方向量测,并取其中的较大值。 3 、混凝土设备基础尺寸允许偏差和检验方...
