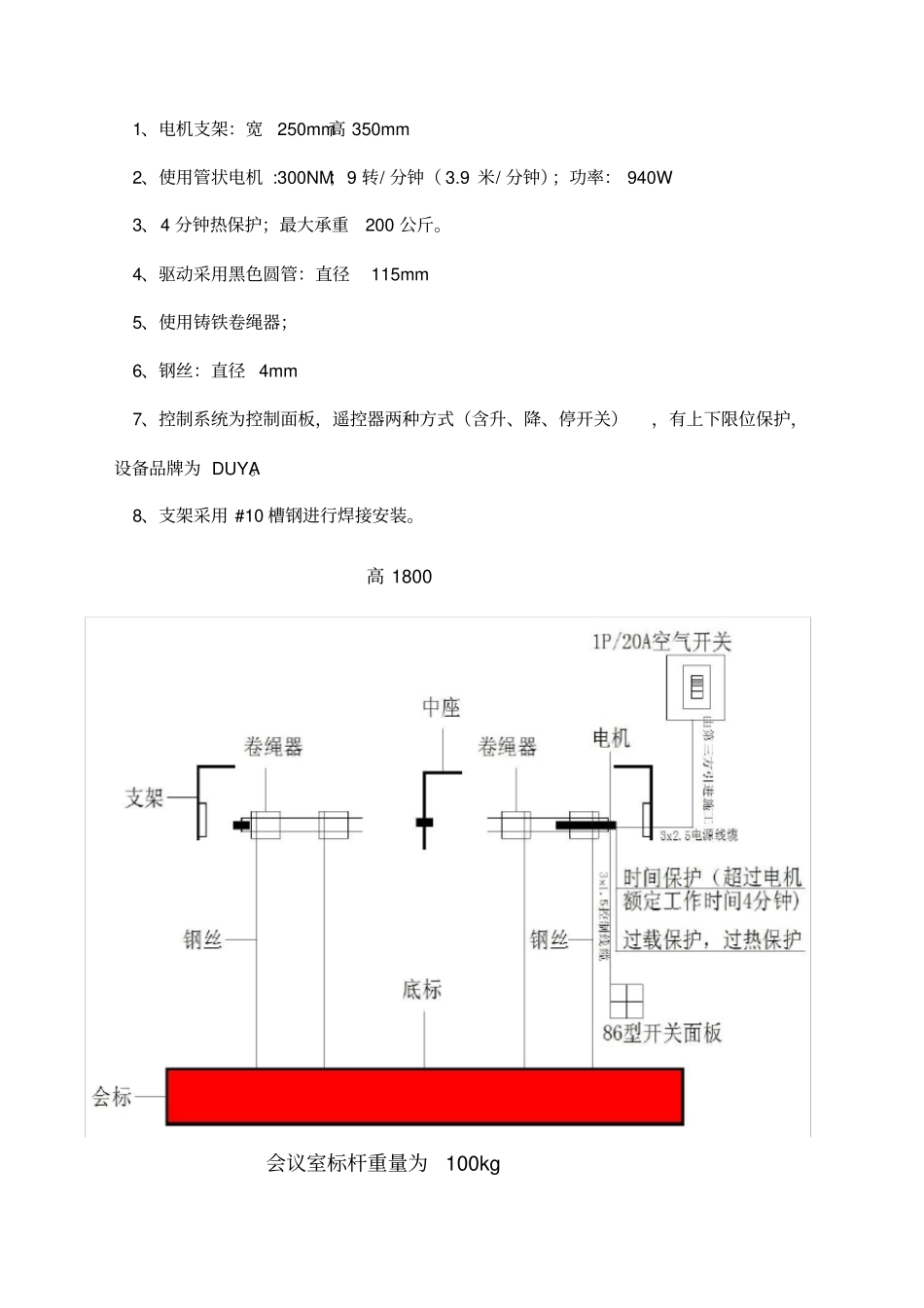

室内会议室LED电子显示屏设计方案LED显示屏音响扩声系统P4全彩显示屏 ,p3 全彩显示屏一、设备参数1 电动吊杆1）设置于多功能厅上部共设1 道，使用最多的悬吊设备， 电动吊杆用于提升布景、各种幕布和道具，电动吊杆参与演出活动。2）电动吊杆由吊杆杆体、卷扬系统、控制系统和保护装置等组成。具体由下述部分组成：· 杆体结构为单杆结构· 卷扬系统：电动机、卷绳器、支架、钢丝绳和配件等。二、设备选用1、电机支架：宽250mm高 350mm 2、使用管状电机 :300NM；9 转/ 分钟（ 3.9 米/ 分钟）；功率： 940W 3、4 分钟热保护；最大承重200 公斤。4、驱动采用黑色圆管：直径115mm 5、使用铸铁卷绳器；6、钢丝：直径 4mm 7、控制系统为控制面板，遥控器两种方式（含升、降、停开关），有上下限位保护，设备品牌为 DUYA。8、支架采用 #10 槽钢进行焊接安装。高 1800 会议室标杆重量为100kg 三、电气和控制系统1、系统基本配置舞台机械电气和控制系统，由遥控控制系统和手动控制系统、驱动电机以及现场传感器等设备组成。主要电路控制及保护控制如下图：2、保护装置保护装置：超程开关、冲顶保护、乱绳保护、失速保护等。控制系统采用可编程控制器，可以控制。有位置定位功能，位置编码器为增量型。3、电缆采用阻燃软电缆。LED大屏幕信号传输简介通信的目的是为了实现消息的传输。原始的光通信系统——古代利用烽火传送边疆警报。今天，沈阳华海就有关LED大屏幕的信号传输做一个简单的介绍。一、 LED大屏幕信号传输的分类：1、无线传输： 主要依靠无线信号工作的频率不同来进行分类，例如长波、 中波、短波、微波等。手机信号是一种无线接入方式，现在大量使用的手机GSM工作频率在 900MHz，俗称 900兆。电视信号种类就多了，比如有线电视：普通的是传输模拟信号的，数字电视是传输数字信号的；卫星上的电视信号都是数字信号的。2、有线传输：又可分为模拟信号传输、数字电信号传输、数字光信号传输。二、LED大屏幕信号传输工程：除了信号衰减之外，影响信号传输的另一个因素是信号反射。阻抗不匹配和阻抗不连续是导致RS-485总线形成信号反射的两个主要原因。阻抗不匹配，阻抗不匹配主要是485芯片与通讯线路之间的阻抗不匹配。之所以引起反射是因为在通讯线路空闲时，整个通讯线路信号杂乱无章，一旦此类反射信号触发了485芯片输入端的比较器，就会产生错误的信号。我们通常的解决方法是将RS-485总线的 A、B线加上一定...
