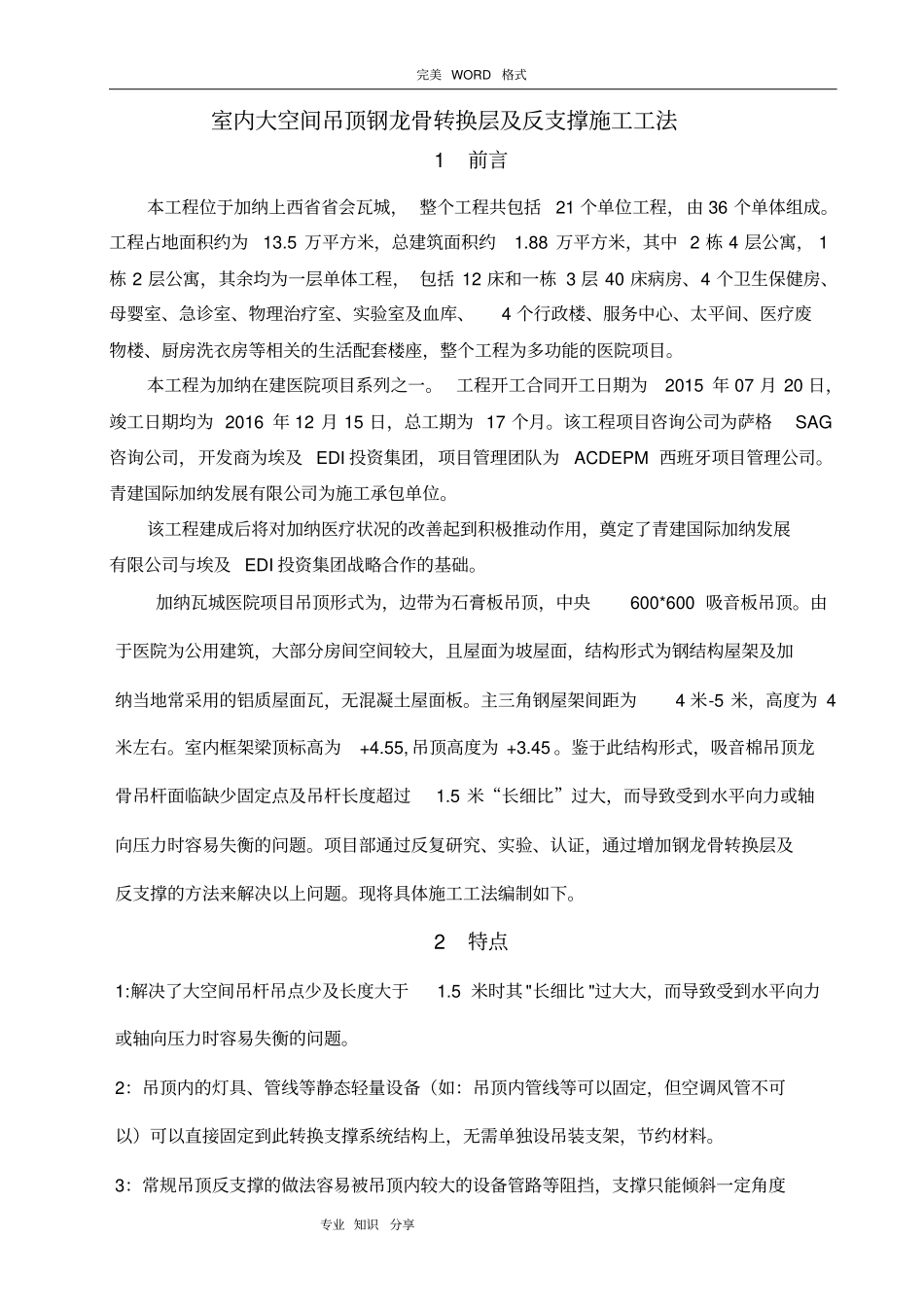

完美 WORD 格式专业 知识分享室内大空间吊顶钢龙骨转换层及反支撑施工工法1 前言本工程位于加纳上西省省会瓦城， 整个工程共包括21 个单位工程，由 36 个单体组成。工程占地面积约为13.5 万平方米，总建筑面积约1.88 万平方米，其中 2 栋 4 层公寓， 1栋 2 层公寓，其余均为一层单体工程， 包括 12 床和一栋 3 层 40 床病房、4 个卫生保健房、母婴室、急诊室、物理治疗室、实验室及血库、4 个行政楼、服务中心、太平间、医疗废物楼、厨房洗衣房等相关的生活配套楼座，整个工程为多功能的医院项目。本工程为加纳在建医院项目系列之一。 工程开工合同开工日期为2015 年 07 月 20 日，竣工日期均为 2016 年 12 月 15 日，总工期为 17 个月。该工程项目咨询公司为萨格SAG咨询公司，开发商为埃及 EDI 投资集团，项目管理团队为ACDEPM 西班牙项目管理公司。青建国际加纳发展有限公司为施工承包单位。该工程建成后将对加纳医疗状况的改善起到积极推动作用，奠定了青建国际加纳发展有限公司与埃及 EDI 投资集团战略合作的基础。加纳瓦城医院项目吊顶形式为，边带为石膏板吊顶，中央600*600 吸音板吊顶。由于医院为公用建筑，大部分房间空间较大，且屋面为坡屋面，结构形式为钢结构屋架及加纳当地常采用的铝质屋面瓦，无混凝土屋面板。主三角钢屋架间距为4 米-5 米，高度为 4米左右。室内框架梁顶标高为+4.55, 吊顶高度为 +3.45 。鉴于此结构形式，吸音棉吊顶龙骨吊杆面临缺少固定点及吊杆长度超过1.5 米“长细比”过大，而导致受到水平向力或轴向压力时容易失衡的问题。项目部通过反复研究、实验、认证，通过增加钢龙骨转换层及反支撑的方法来解决以上问题。现将具体施工工法编制如下。2 特点1:解决了大空间吊杆吊点少及长度大于1.5 米时其 "长细比 "过大大，而导致受到水平向力或轴向压力时容易失衡的问题。2：吊顶内的灯具、管线等静态轻量设备（如：吊顶内管线等可以固定，但空调风管不可以）可以直接固定到此转换支撑系统结构上，无需单独设吊装支架，节约材料。3：常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡，支撑只能倾斜一定角度安装，但容易导致龙骨受力不均匀，在吊顶完成后影响平整度，本吊顶转换支撑在同一空间内是一个整体系统，有效与吊顶内设备结合避免冲突，形成的网格受力均匀，给轻钢龙骨吊顶的安装提供了一个良好的基层结构。3 适用范围适用于大空间吊顶吊杆吊点...
