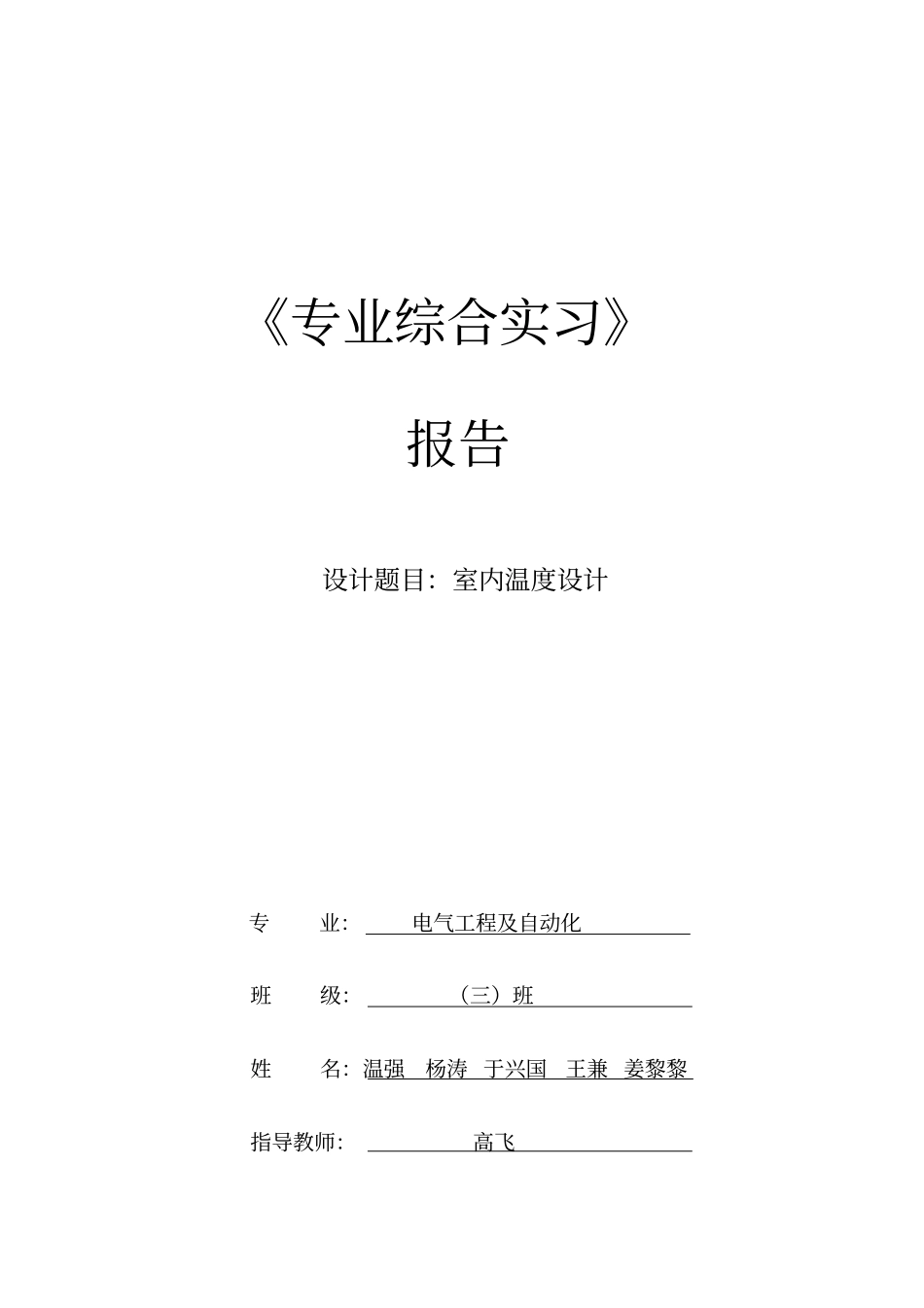

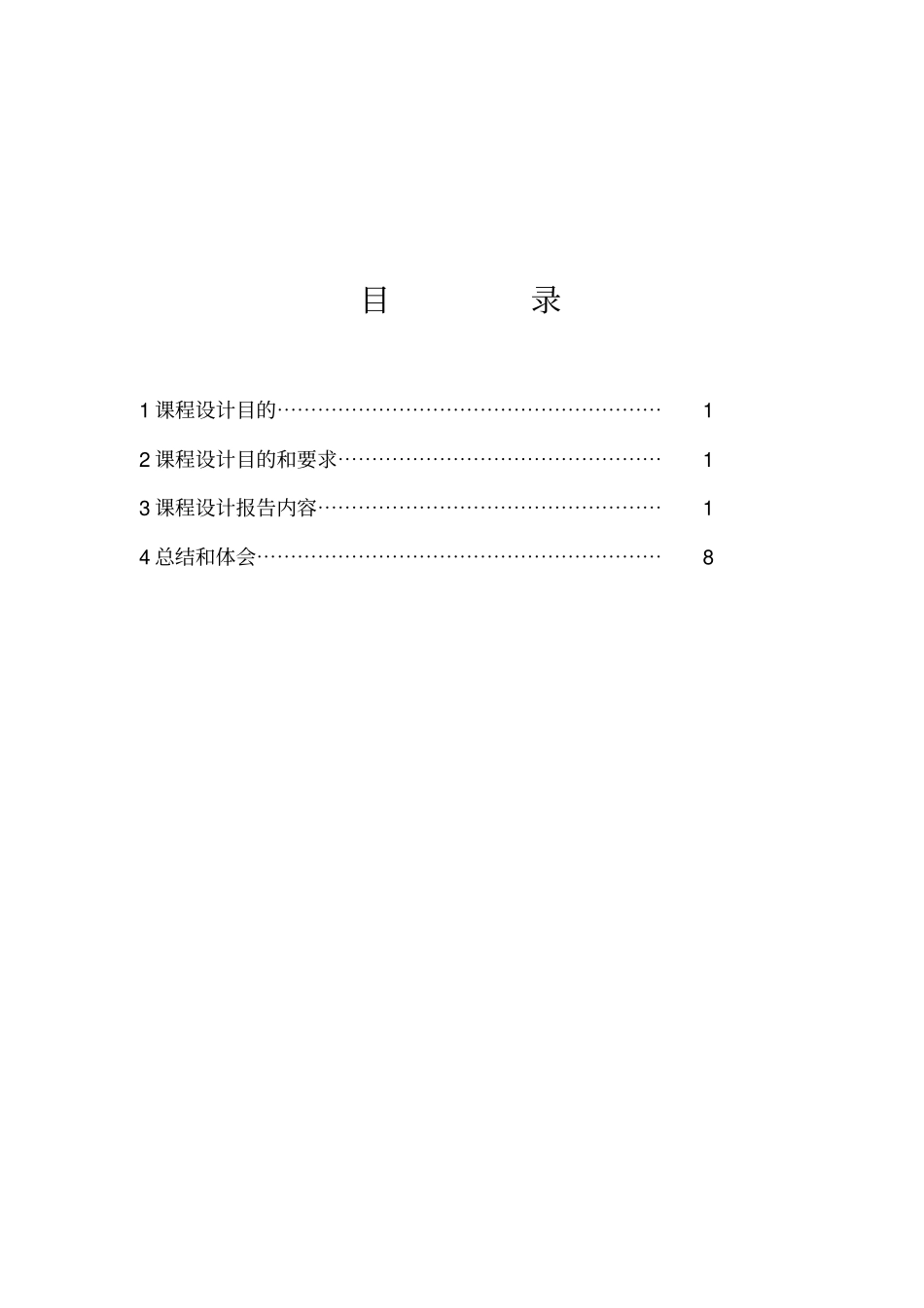

《专业综合实习》报告设计题目：室内温度设计专业：电气工程及自动化班级：（三）班姓名：温强杨涛 于兴国王兼 姜黎黎指导教师：高飞目录1 课程设计目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2 课程设计目的和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3 课程设计报告内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 4 总结和体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 - 1 - 1 课程设计目的综合运用所学过的知识进行室内温度系统设计，并进行实物的焊接以实现设计的要求。2 课程设计题目和要求课程设计题目：室内温度系统设计。课程设计要求：1) 测量范围 -55℃-125℃；2) 精度误差小于 1℃；3) LED 数码直读显示。3 课程设计报告内容3.1 室内温度系统设计方案论证进而考虑到用温度传感器， 在单片机电路设计中， 大多都是使用传感器， 所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。3.2 总体设计框图温度计电路设计总体设计方框图如图1 所示，控制器采用单片机AT89S52，温度传感器采用 DS18B20，用 3 位 LED 数码管以串口传送数据实现温度显示。图 1 总体设计方框图3.3 主控制器单片机 AT89S52 具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要， 很适合便携手持式产品的设计使用系统可用三节电池供电。3.4 温度传感器单片机单片机复时钟振荡温度传感LED 显示- 2 - DS18B20 温度传感器是美国DALLAS 半导体公司最新推出的一种改进型智能温度传感器， 与传统的热敏电阻等测温元件相比，它能直接读出被测温度， 并且可根据实际要求通过简单的编程实现９～１２位的数字值读数方式。DS18B20的性能特点如下：1）独特的单线接口仅需要一个端口引脚进行通信；2）多个 DS18B20 可以并联在惟一的三线上，实现多点组网功能；3）无须外部器件；4）可通过数据线供电，电压范围为3.0~5.5Ｖ；5）零待机功耗；6）温度以９或１２位数字；7）用户可定义报警设置；8）报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；9）负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。如图 2 DS18B20 采用３脚 PR－35 封装或８脚 SOIC 封装，其外部形状及管脚如图 2 所示。图中① GND 为地，② DQ 为数据输入 /输出端，该引脚为漏极开路输出，常态...
