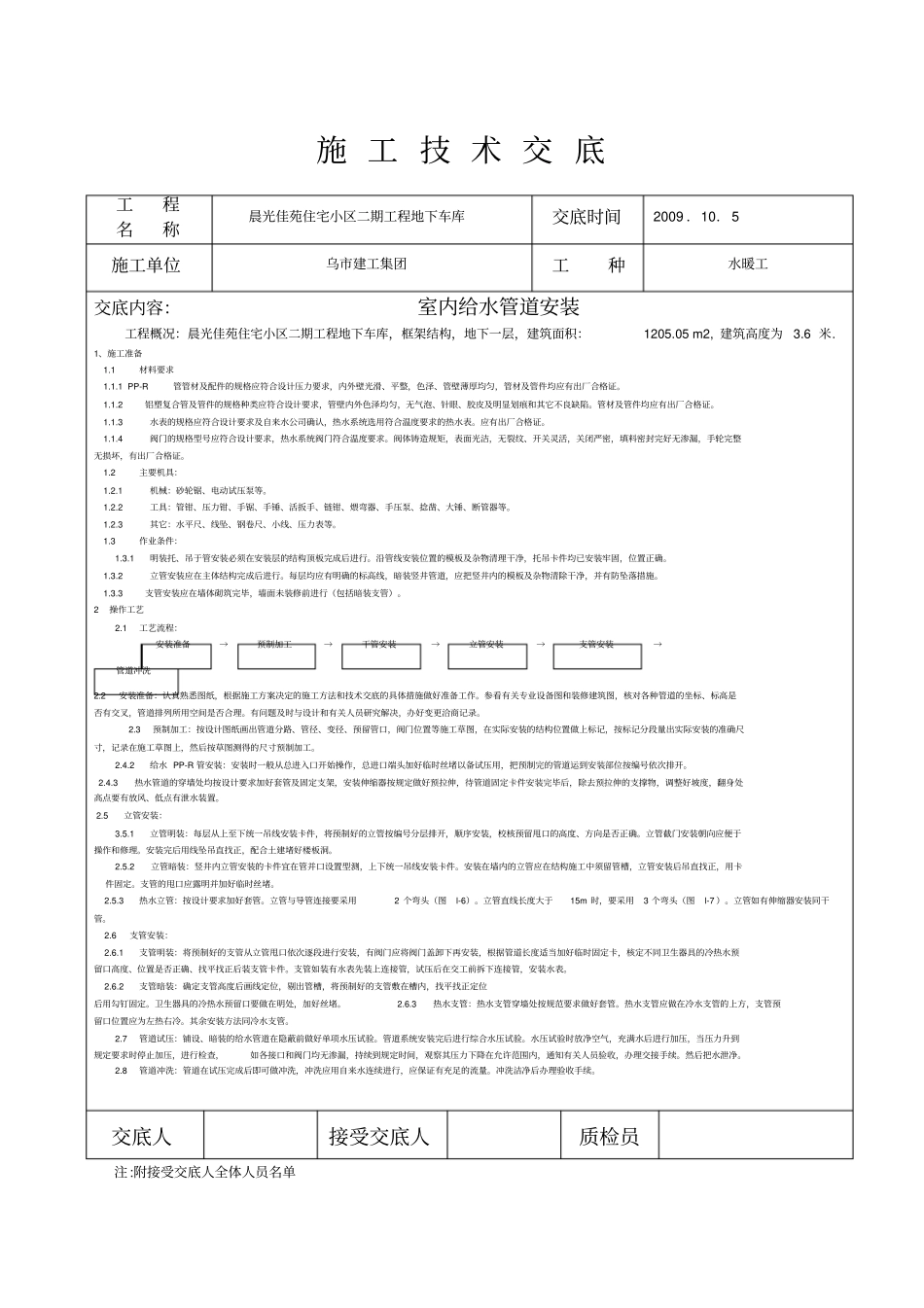

施 工 技 术 交 底工程名称晨光佳苑住宅小区二期工程地下车库交底时间2009 ．10．5 施工单位乌市建工集团工种水暖工交底内容：室内给水管道安装工程概况：晨光佳苑住宅小区二期工程地下车库，框架结构，地下一层，建筑面积：1205.05 m2, 建筑高度为3.6 米. 1、施工准备 1.1 材料要求 1.1.1 PP-R管管材及配件的规格应符合设计压力要求，内外壁光滑、平整，色泽、管壁薄厚均匀，管材及管件均应有出厂合格证。 1.1.2 铝塑复合管及管件的规格种类应符合设计要求，管壁内外色泽均匀，无气泡、针眼、胶皮及明显划痕和其它不良缺陷。管材及管件均应有出厂合格证。 1.1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。应有出厂合格证。 1.1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。 1.2 主要机具： 1.2.1 机械：砂轮锯、电动试压泵等。 1.2.2 工具：管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 1.2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。 1.3 作业条件：1.3.1 明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 1.3.2 立管安装应在主体结构完成后进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 1.3.3 支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。2 操作工艺2.1 工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道冲洗2.2 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。2.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。2.4.2 给水 PP-R 管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，把预制完的管道运到安装部位按编号依次排开。2.4.3 热...
