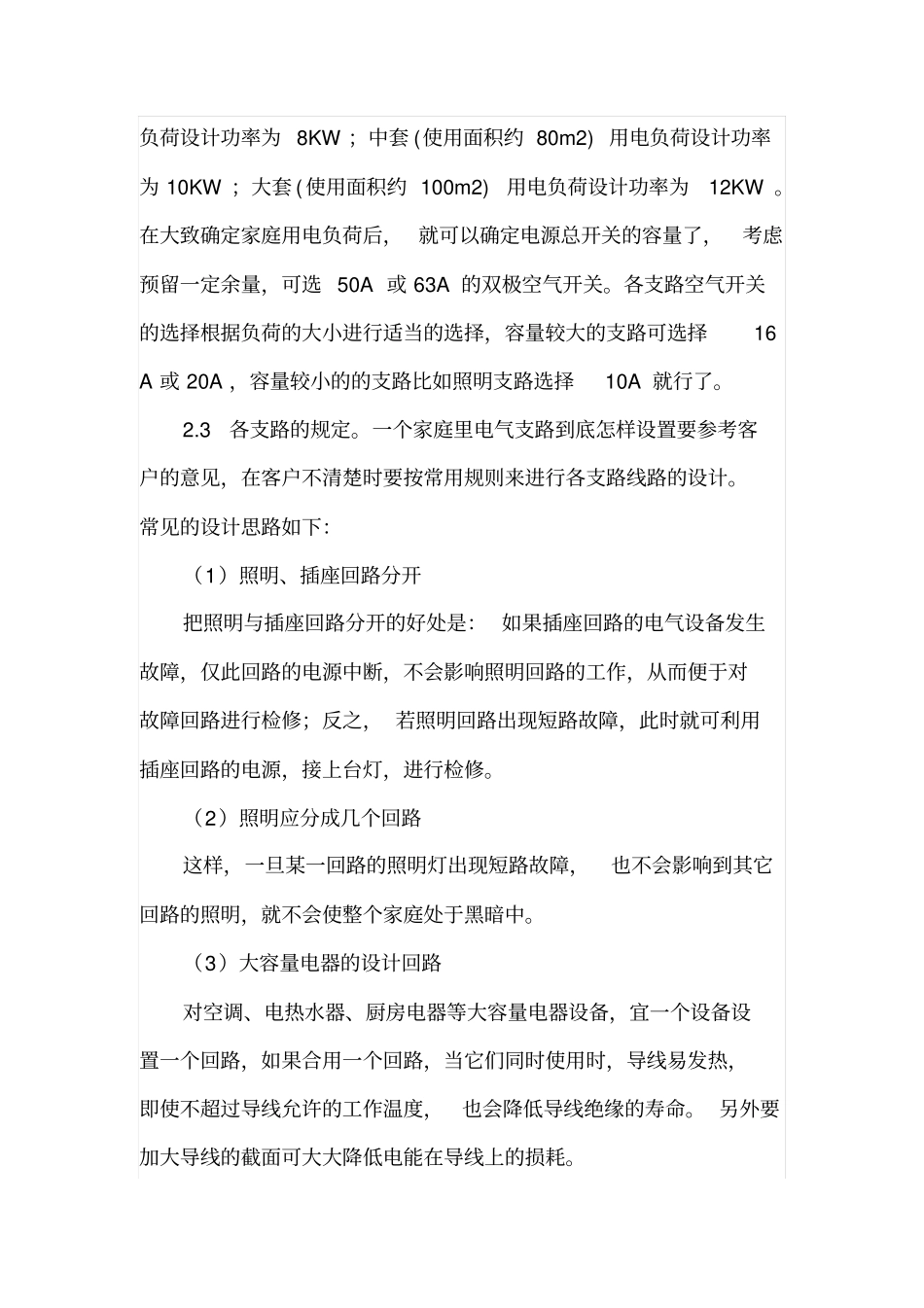

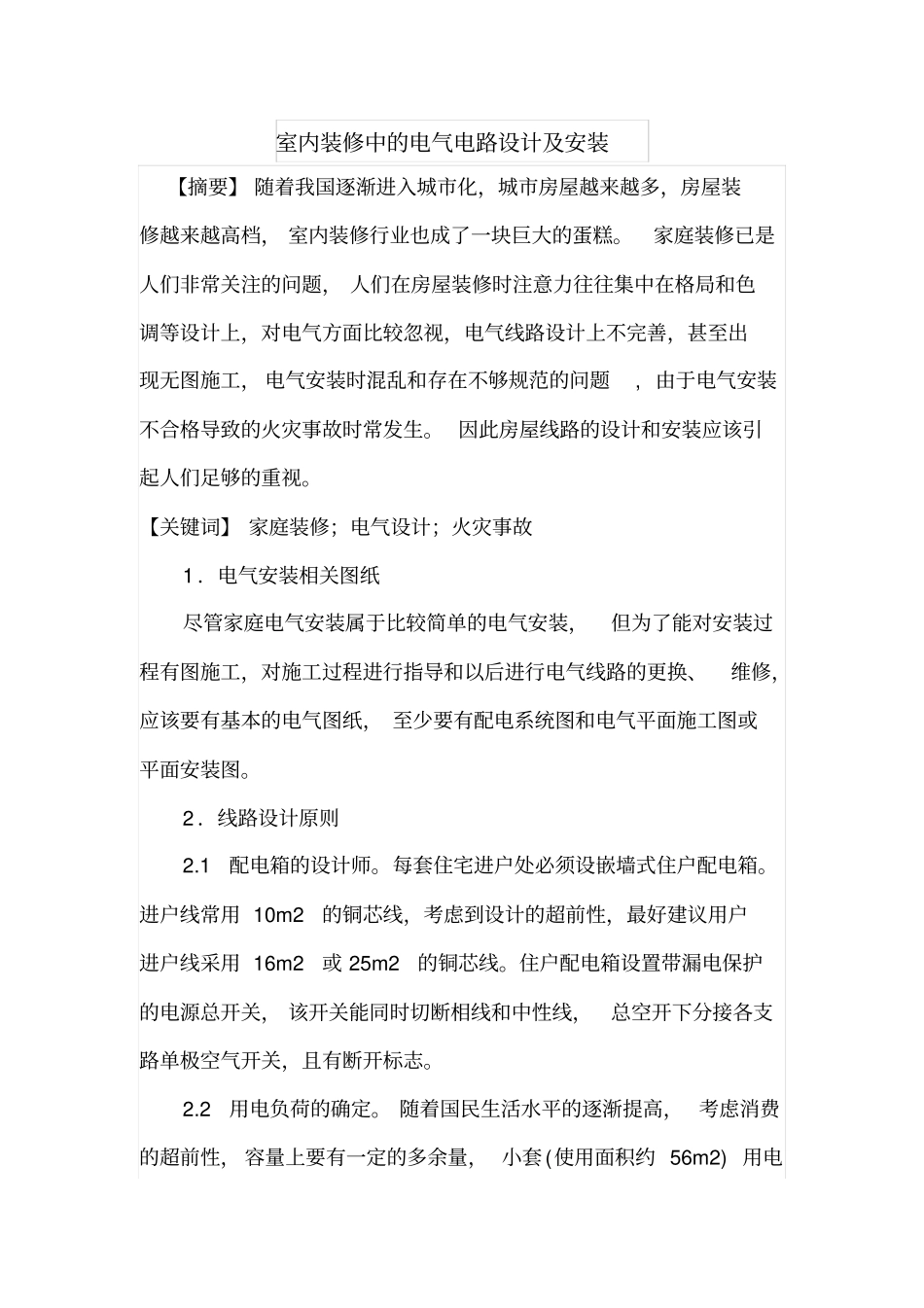

室内装修中的电气电路设计及安装【摘要】 随着我国逐渐进入城市化，城市房屋越来越多，房屋装修越来越高档， 室内装修行业也成了一块巨大的蛋糕。家庭装修已是人们非常关注的问题， 人们在房屋装修时注意力往往集中在格局和色调等设计上，对电气方面比较忽视，电气线路设计上不完善，甚至出现无图施工， 电气安装时混乱和存在不够规范的问题, 由于电气安装不合格导致的火灾事故时常发生。 因此房屋线路的设计和安装应该引起人们足够的重视。【关键词】 家庭装修；电气设计；火灾事故1 ．电气安装相关图纸尽管家庭电气安装属于比较简单的电气安装，但为了能对安装过程有图施工，对施工过程进行指导和以后进行电气线路的更换、维修，应该要有基本的电气图纸， 至少要有配电系统图和电气平面施工图或平面安装图。2 ．线路设计原则2.1 配电箱的设计师。每套住宅进户处必须设嵌墙式住户配电箱。进户线常用 10m2的铜芯线，考虑到设计的超前性，最好建议用户进户线采用 16m2或 25m2的铜芯线。住户配电箱设置带漏电保护的电源总开关， 该开关能同时切断相线和中性线，总空开下分接各支路单极空气开关，且有断开标志。2.2 用电负荷的确定。 随着国民生活水平的逐渐提高， 考虑消费的超前性， 容量上要有一定的多余量， 小套(使用面积约 56m2) 用电负荷设计功率为 8KW ；中套 (使用面积约 80m2) 用电负荷设计功率为 10KW ；大套 (使用面积约 100m2)用电负荷设计功率为12KW 。在大致确定家庭用电负荷后， 就可以确定电源总开关的容量了，考虑预留一定余量，可选 50A 或 63A 的双极空气开关。各支路空气开关的选择根据负荷的大小进行适当的选择，容量较大的支路可选择16A 或 20A ，容量较小的的支路比如照明支路选择10A 就行了。2.3 各支路的规定。一个家庭里电气支路到底怎样设置要参考客户的意见，在客户不清楚时要按常用规则来进行各支路线路的设计。常见的设计思路如下：（1）照明、插座回路分开把照明与插座回路分开的好处是： 如果插座回路的电气设备发生故障，仅此回路的电源中断，不会影响照明回路的工作，从而便于对故障回路进行检修；反之， 若照明回路出现短路故障，此时就可利用插座回路的电源，接上台灯，进行检修。（2）照明应分成几个回路这样，一旦某一回路的照明灯出现短路故障，也不会影响到其它回路的照明，就不会使整个家庭处于黑暗中。（3）大容量电器的设计回路对空调、电热水器、厨房电器...
