03第三章溅射镀膜VIP免费

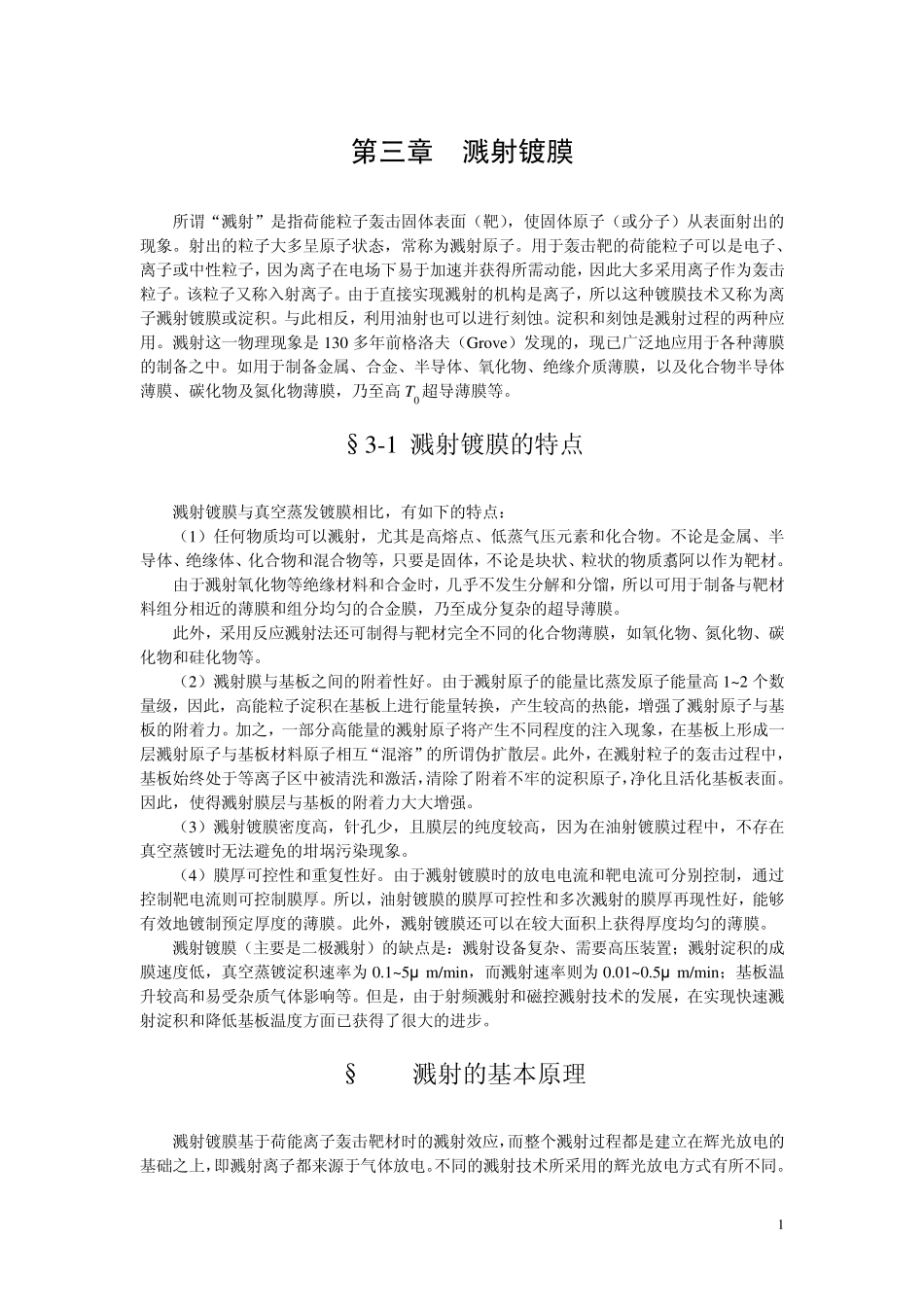

1 第三章 溅射镀膜 所谓“溅射”是指荷能粒子轰击固体表面（靶），使固体原子（或分子）从表面射出的现象。射出的粒子大多呈原子状态，常称为溅射原子。用于轰击靶的荷能粒子可以是电子、离子或中性粒子，因为离子在电场下易于加速并获得所需动能，因此大多采用离子作为轰击粒子。该粒子又称入射离子。由于直接实现溅射的机构是离子，所以这种镀膜技术又称为离子溅射镀膜或淀积。与此相反，利用油射也可以进行刻蚀。淀积和刻蚀是溅射过程的两种应用。溅射这一物理现象是 130 多年前格洛夫（Grove）发现的，现已广泛地应用于各种薄膜的制备之中。如用于制备金属、合金、半导体、氧化物、绝缘介质薄膜，以及化合物半导体薄膜、碳化物及氮化物薄膜，乃至高T0 超导薄膜等。 §3-1 溅射镀膜的特点 溅射镀膜与真空蒸发镀膜相比，有如下的特点： （1）任何物质均可以溅射，尤其是高熔点、低蒸气压元素和化合物。不论是金属、半导体、绝缘体、化合物和混合物等，只要是固体，不论是块状、粒状的物质翥阿以作为靶材。 由于溅射氧化物等绝缘材料和合金时，几乎不发生分解和分馏，所以可用于制备与靶材料组分相近的薄膜和组分均匀的合金膜，乃至成分复杂的超导薄膜。 此外，采用反应溅射法还可制得与靶材完全不同的化合物薄膜，如氧化物、氮化物、碳化物和硅化物等。 （2）溅射膜与基板之间的附着性好。由于溅射原子的能量比蒸发原子能量高1~2 个数量级，因此，高能粒子淀积在基板上进行能量转换，产生较高的热能，增强了溅射原子与基板的附着力。加之，一部分高能量的溅射原子将产生不同程度的注入现象，在基板上形成一层溅射原子与基板材料原子相互“混溶”的所谓伪扩散层。此外，在溅射粒子的轰击过程中，基板始终处于等离子区中被清洗和激活，清除了附着不牢的淀积原子，净化且活化基板表面。因此，使得溅射膜层与基板的附着力大大增强。 （3）溅射镀膜密度高，针孔少，且膜层的纯度较高，因为在油射镀膜过程中，不存在真空蒸镀时无法避免的坩埚污染现象。 （4）膜厚可控性和重复性好。由于溅射镀膜时的放电电流和靶电流可分别控制，通过控制靶电流则可控制膜厚。所以，油射镀膜的膜厚可控性和多次溅射的膜厚再现性好，能够有效地镀制预定厚度的薄膜。此外，溅射镀膜还可以在较大面积上获得厚度均匀的薄膜。 溅射镀膜（主要是二极溅射）的缺点是：溅射设备复杂、需要高压装置；溅射淀积的成膜速度低，真空蒸镀淀积速率为 0.1~5μ m/min...
