0809东北大学数电考研真题VIP免费

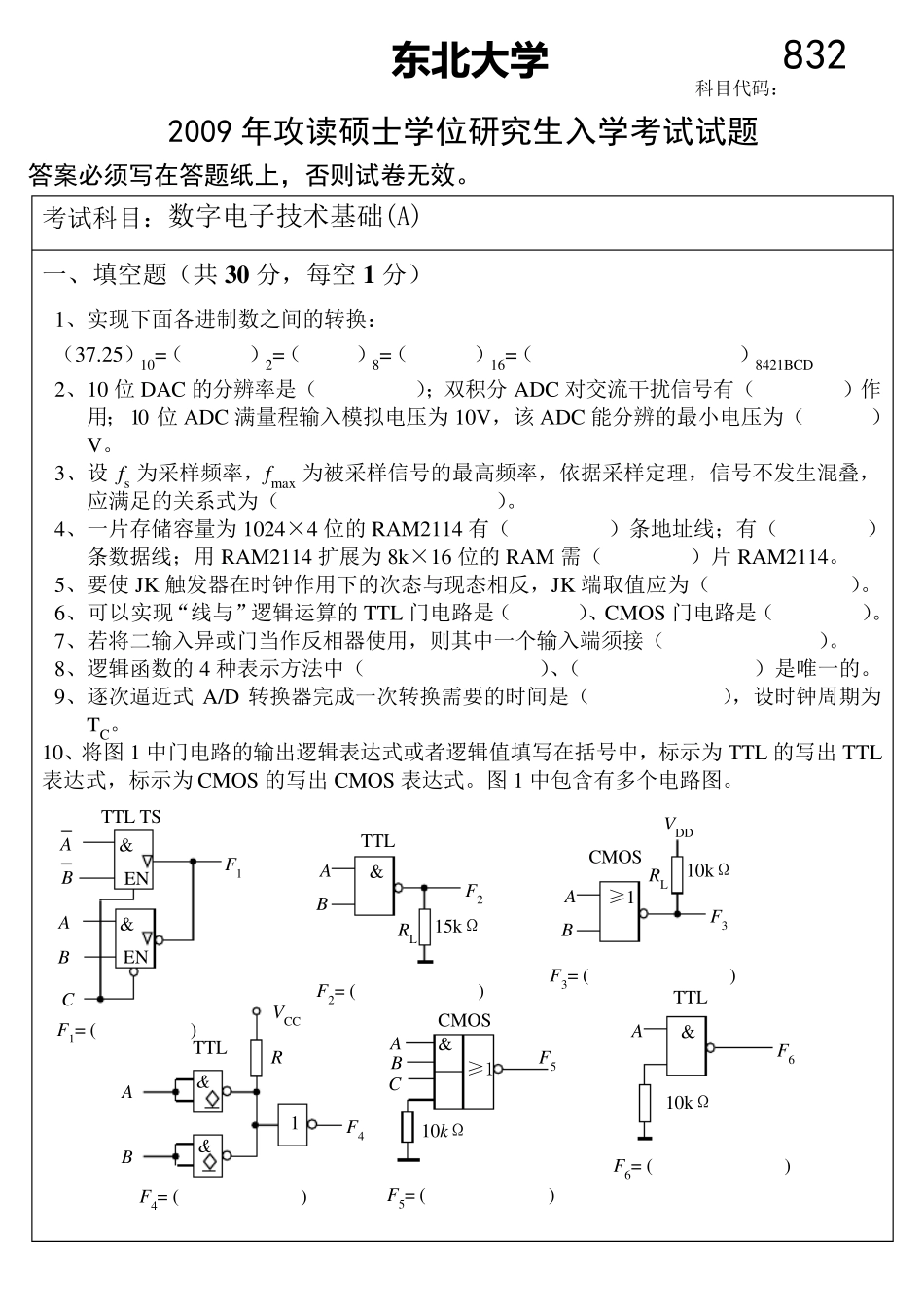

0809东北大学数电考研真题_第1页
1/12

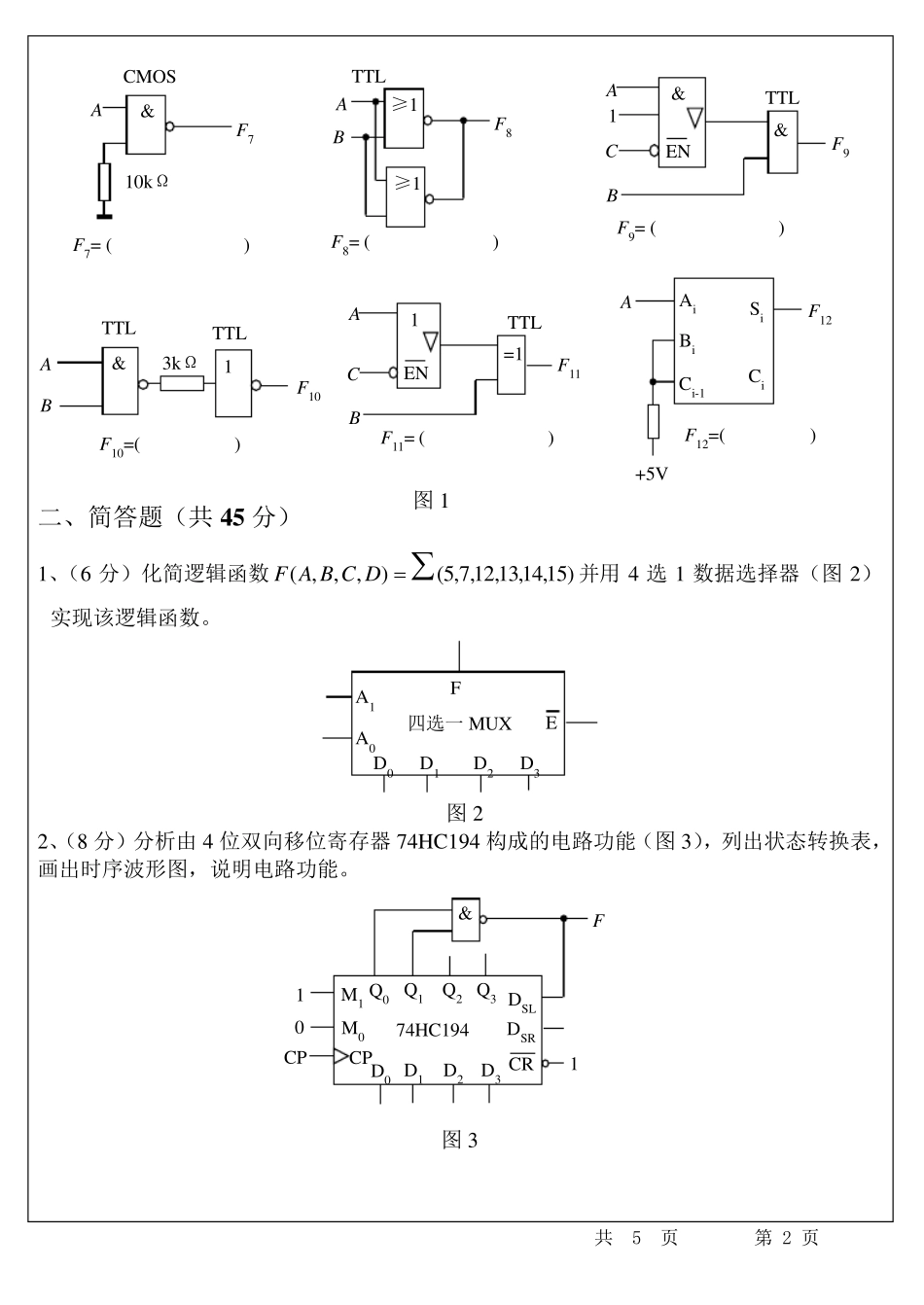

0809东北大学数电考研真题_第2页
2/12
0809东北大学数电考研真题_第3页
3/12
东北大学 科目代码:832 2009 年攻读硕士学位研究生入学考试试题 答案必须写在答题纸上,否则试卷无效。 考试科目:数字电子技术基础(A) 一、填空题(共3 0 分,每空1 分) 1、实现下面各进制数之间的转换: (37.25)10=( )2=( )8=( )16=( )8421BCD 2、10 位DAC 的分辨率是( );双积分ADC 对交流干扰信号有( )作用;10 位ADC 满量程输入模拟电压为10V,该ADC 能分辨的最小电压为( )V。 3、设fs 为采样频率,fmax 为被采样信号的最高频率,依据采样定理,信号不发生混叠,应满足的关系式为( )。 4、一片存储容量为1024×4 位的RAM2114 有( )条地址线;有( )条数据线;用RAM2114 扩展为8k×16 位的RAM 需( )片RAM2114。 5、要使 JK 触发器在时钟作用下的次态与现态相反,JK 端取值应为( )。 6、可以实现“线与”逻辑运算的TTL 门电路是( )、CMOS 门电路是( )。 7、若将二输入异或门当作反相器使用,则其中一个输入端须接( )。 8、逻辑函数的4 种表示方法中( )、( )是唯一的。 9、逐次逼近式A/D 转换器完成一次转换需要的时间是( ),设时钟周期为TC。 10、将图1 中门电路的输出逻辑表达式或者逻辑值填写在括号中,标示为TTL 的写出TTL表达式,标示为CMOS 的写出CMOS 表达式。图1 中包含 有多 个电路图。 F1= ( ) & A B TTL TS F1 & A B EN EN C & A B TTL RL 15kΩ F2 F2= ( ) F3= ( ) ≥ 1 A B CMOS RL 10kΩ F3 VDD F4= ( ) VCC A B F4 1 R & & TTL A 10k Ω B C F5 & ≥ 1 CMOS & A TTL 10kΩ F6 F6= ( ) F5= ( ) 共 5 页 第 1 页 共 5 页 第 2 页 二、简答题(共4 5 分) 1、(6 分)化简逻辑函数)15,14,13,12,7,5(),,,(DCBAF并用4 选1 数据选择器(图2)实现该逻辑函数。 D0 D1 D2 A0 A1 D3 F E 四选一MUX 图2 2、(8 分)分析由4 位双向移位寄存器74HC194 构成的电路功能(图3),列出状态转换表,画出时序波形图,说明电路功能。 图3 ≥1 A B TTL F8 ≥1 F8= ( ) & EN & A 1 C B F9 TTL F9= ( ) & 1 A B F10 3k Ω F10=( ) TTL TTL F11= ( ) B 1 EN =1 A C F11 TTL Ai Bi Ci-1 A +5V Si Ci F12 F12=( ) 图1 M1 M0 CP 1 0 CP Q0 Q1 Q2 Q3 D0 D1 D2...
