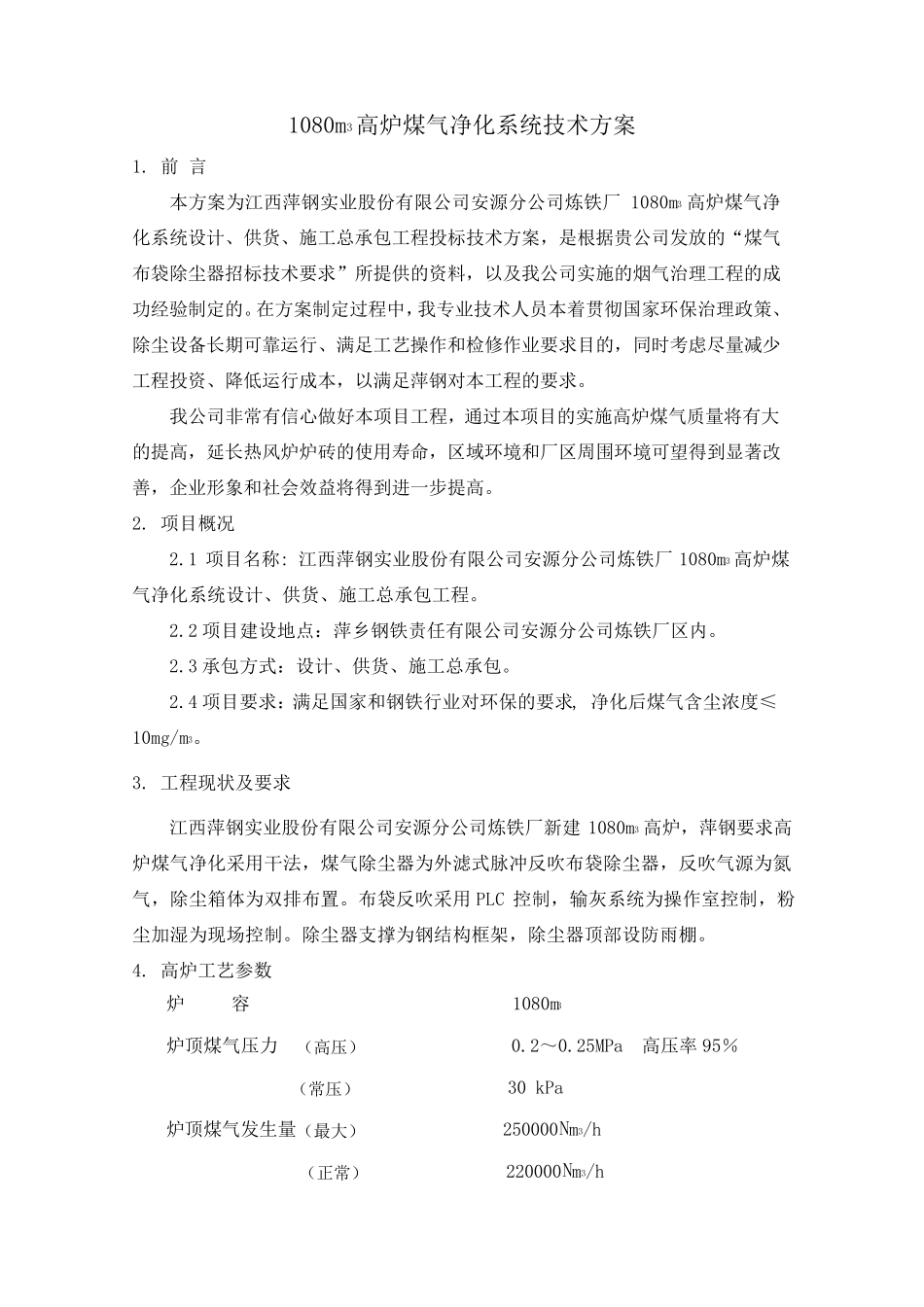

1080m3高炉煤气净化系统技术方案 1. 前 言 本方案为江西萍钢实业股份有限公司安源分公司炼铁厂1080m3 高炉煤气净化系统设计、供货、施工总承包工程投标技术方案，是根据贵公司发放的“煤气布袋除尘器招标技术要求”所提供的资料，以及我公司实施的烟气治理工程的成功经验制定的。在方案制定过程中，我专业技术人员本着贯彻国家环保治理政策、除尘设备长期可靠运行、满足工艺操作和检修作业要求目的，同时考虑尽量减少工程投资、降低运行成本，以满足萍钢对本工程的要求。 我公司非常有信心做好本项目工程，通过本项目的实施高炉煤气质量将有大的提高，延长热风炉炉砖的使用寿命，区域环境和厂区周围环境可望得到显著改善，企业形象和社会效 益 将得到进 一 步 提高。 2. 项目概 况 2.1 项目名 称 : 江西萍钢实业股份有限公司安源分公司炼铁厂1080m3 高炉煤气净化系统设计、供货、施工总承包工程。 2.2 项目建 设地 点 ： 萍乡 钢铁责 任 有限公司安源分公司炼铁厂区内 。 2.3 承包方式 ： 设计、供货、施工总承包。 2.4 项目要求： 满足国家和钢铁行业对环保的要求, 净化后 煤气含 尘浓 度 ≤10mg/m3。 3. 工程现 状 及要求 江西萍钢实业股份有限公司安源分公司炼铁厂新 建1080m3 高炉，萍钢要求高炉煤气净化采 用干 法 ，煤气除尘器为外 滤 式 脉 冲 反 吹 布袋除尘器，反 吹 气源为氮气，除尘箱 体 为双 排 布置 。布袋反 吹 采 用PLC 控 制，输 灰 系统为操作室 控 制，粉尘加 湿 为现 场 控 制。除尘器支 撑 为钢结 构 框 架 ，除尘器顶 部 设防 雨 棚 。 4. 高炉工艺参 数 炉 容 1080m3 炉顶 煤气压 力 （ 高压 ） 0.2～ 0.25MPa 高压 率 95％ （ 常压 ） 30 kPa 炉顶 煤气发生 量（ 最 大） 250000Nm3/h （ 正 常） 220000Nm3/h 炉顶煤气温度 （正常） 150～280℃ 重力除尘器出口煤气含尘量（高压） ～6g/Nm3 （常压） ～12g/Nm3 5. 设计原则 5.1 符合国家有关政策、标准及规范, 净化后煤气含尘浓度≤10mg/m3。 5.2 系统设计合理、先进、经济、安全、运行可靠、操作和检修方便。 5.3 在采用先进、实用、可靠工艺技术和设备的基础上，节约工程投资； 5.4 根据项目的特点，总图布置充分考虑合理用地，节约用地。本设计高炉煤气除尘箱体为双排布置，总占地控制在31.2m×23.2m 范围内。 6. ...
