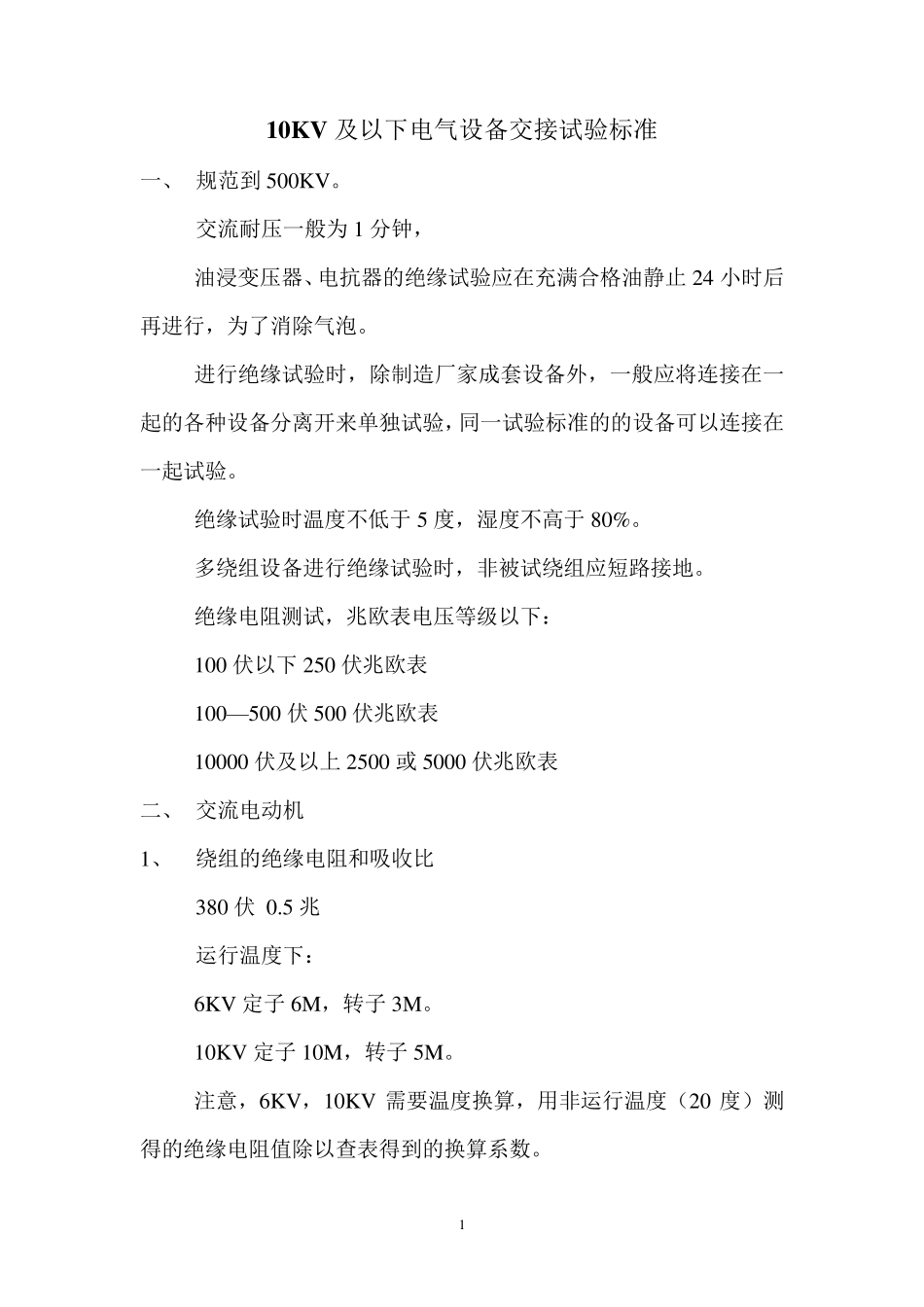

10KV及以下电气设备交接试验标准讲解_第1页
1/10

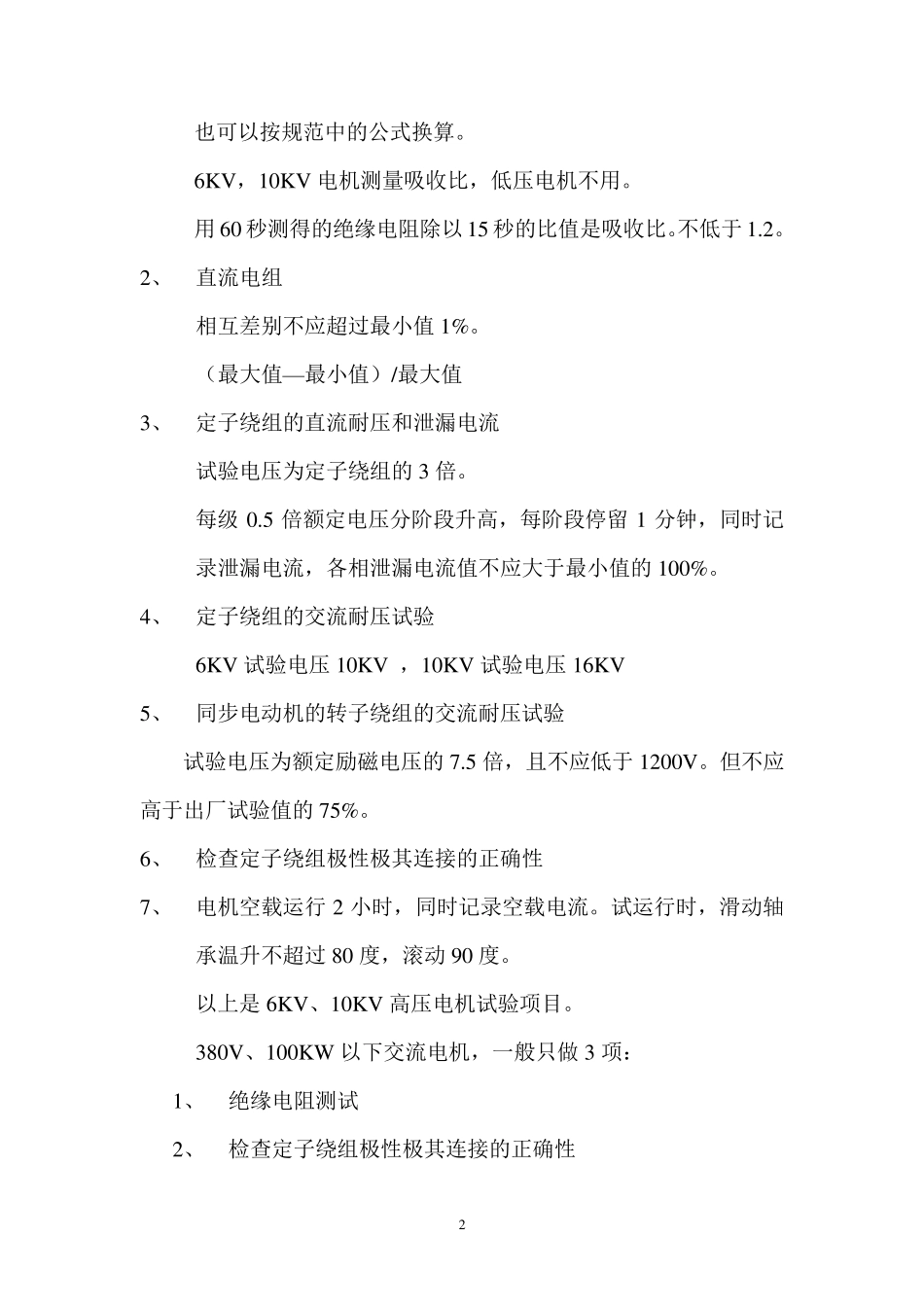

10KV及以下电气设备交接试验标准讲解_第2页
2/10

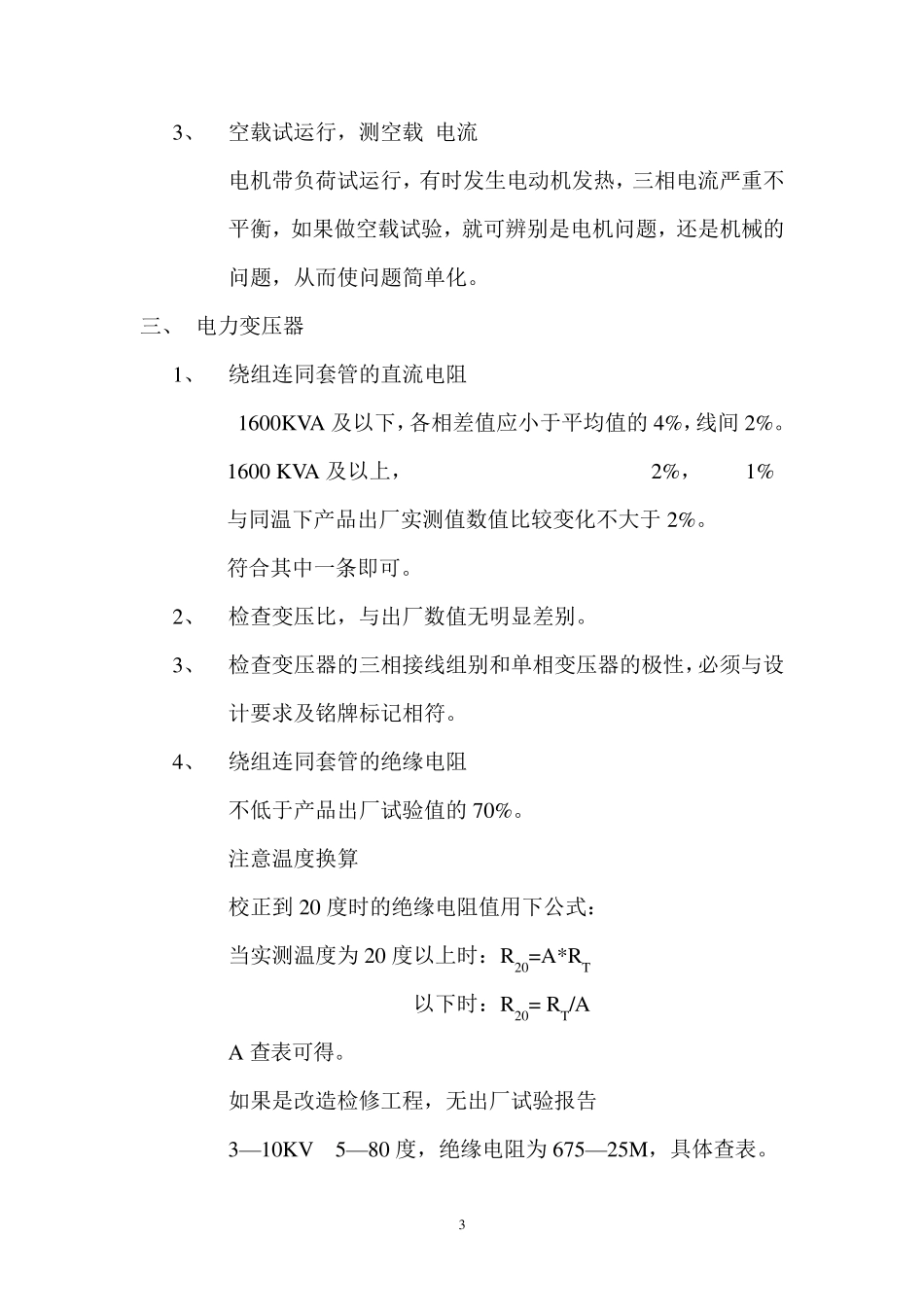

10KV及以下电气设备交接试验标准讲解_第3页
3/10
1 10KV 及以下电气设备交接试验标准 一、 规范到 500KV。 交流耐压一般为 1 分钟, 油浸变压器、电抗器的绝缘试验应在充满合格油静止 24 小时后再进行,为了消除气泡。 进行绝缘试验时,除制造厂家成套设备外,一般应将连接在一起的各种设备分离开来单独试验,同一试验标准的的设备可以连接在一起试验。 绝缘试验时温度不低于 5 度,湿度不高于 80%。 多绕组设备进行绝缘试验时,非被试绕组应短路接地。 绝缘电阻测试,兆欧表电压等级以下: 100 伏以下250 伏兆欧表 100—500 伏 500 伏兆欧表 10000 伏及以上 2500 或 5000 伏兆欧表 二、 交流电动机 1、 绕组的绝缘电阻和吸收比 380 伏 0.5 兆 运行温度下: 6KV定子 6M,转子 3M。 10KV定子 10M,转子 5M。 注意,6KV,10KV 需要温度换算,用非运行温度(20 度)测得的绝缘电阻值除以查表得到的换算系数。 2 也可以按规范中的公式换算。 6KV,10KV 电机测量吸收比,低压电机不用。 用60 秒测得的绝缘电阻除以15 秒的比值是吸收比。不低于1.2。 2、 直流电组 相互差别不应超过最小值1%。 (最大值—最小值)/最大值 3、 定子绕组的直流耐压和泄漏电流 试验电压为定子绕组的3 倍。 每级 0.5 倍额定电压分阶段升高,每阶段停留 1 分钟,同时记录泄漏电流,各相泄漏电流值不应大于最小值的100%。 4、 定子绕组的交流耐压试验 6KV 试验电压10KV ,10KV 试验电压16KV 5、 同步电动机的转子绕组的交流耐压试验 试验电压为额定励磁电压的7.5 倍,且不应低于1200V。但不应高于出厂试验值的75%。 6、 检查定子绕组极性极其连接的正确性 7、 电机空载运行 2 小时,同时记录空载电流。试运行时,滑动轴承温升不超过 80 度,滚动 90 度。 以上是6KV、10KV 高压电机试验项目。 380V、100KW 以下交流电机,一般只做 3 项: 1、 绝缘电阻测试 2、 检查定子绕组极性极其连接的正确性 3 3、 空载试运行,测空载 电流 电机带负荷试运行,有时发生电动机发热,三相电流严重不平衡,如果做空载试验,就可辨别是电机问题,还是机械的问题,从而使问题简单化。 三、 电力变压器 1、 绕组连同套管的直流电阻 1600KVA 及以下,各相差值应小于平均值的 4%,线间 2%。 1600 KVA 及以上, 2%, 1% 与同温下产品出厂实测值数值比较变化不大于 2%。 符合其中一条即可。 2、 检查变压比,与出厂数值...
