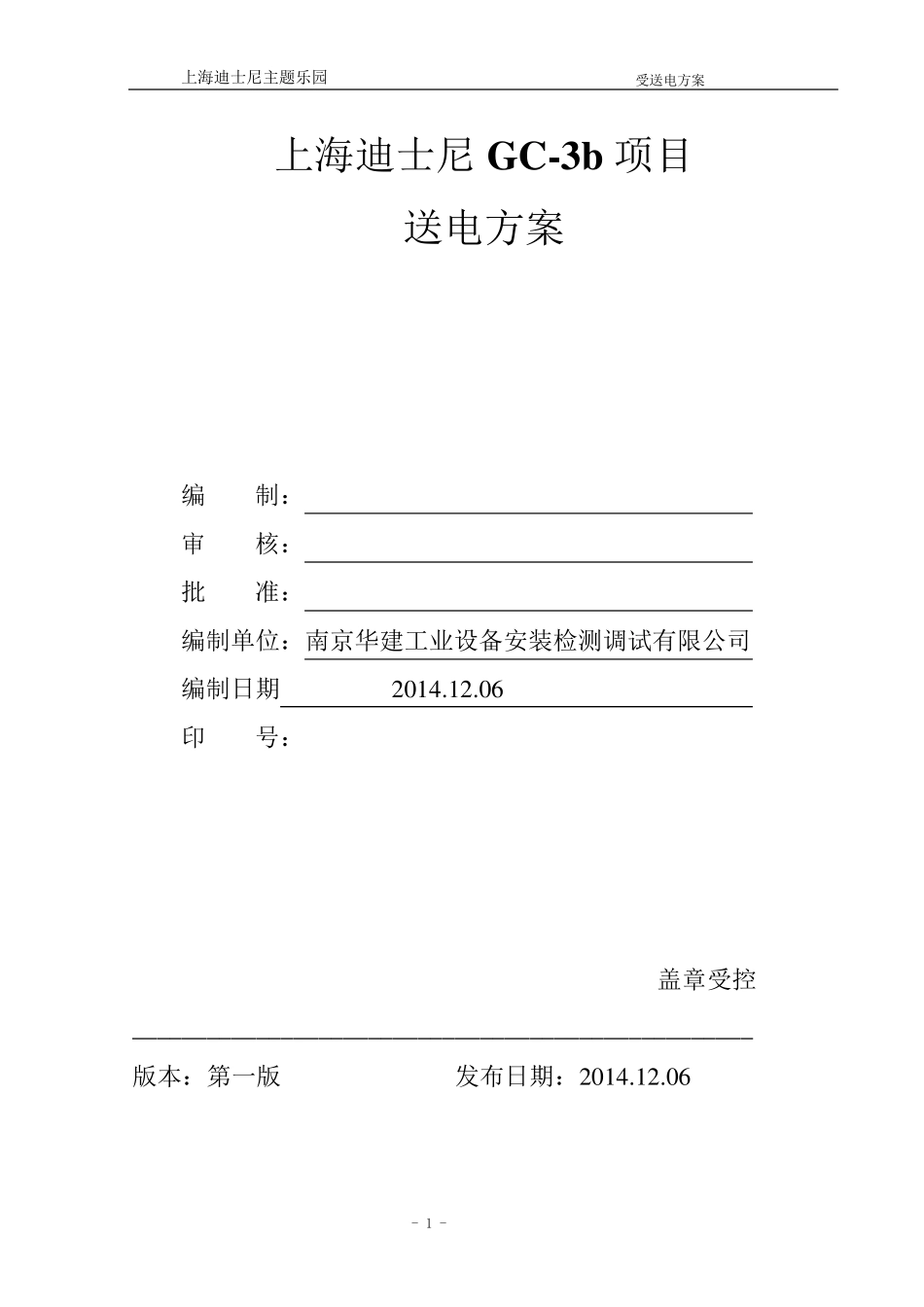

上海迪士尼主题乐园 受送电方案 - 1 - 上海迪士尼GC-3b项目 送电方案 编 制： 审 核： 批 准： 编制单位：南京华建工业设备安装检测调试有限公司 编制日期 2 0 1 4 .1 2 .0 6 印 号： 盖章受控 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 版本：第一版 发布日期：2 0 1 4 .1 2 .0 6 上海迪士尼主题乐园 受送电方案 - 2 - 目录 一、 工程概况 二、受、送电前的准备 三、受、送电程序 四、1#变压器受电 五、2#变压器受电 六、3#变压器受电 七、送电维护 八、送电人员组织安排 九、送电流程图 上 海 迪 士 尼 主 题 乐 园 受 送 电 方 案 - 3 - 1 工 程 概 况 上 海 迪 士 尼 GC-3b项 目 ， 全 场 设 12 个 高 压 配 电 站 ， 2 个 动 力 配 电 泵 房 。 1. 此 次 送 电 我 方 负 责 的 范 围 如 下 : 1) 112 变 电 所 10 kV 房 高 压 配 电 室 高 压 母 线 受 电 ；112 配 电 室 10kV9 台 高 压 开 关 柜 受 电 ;低 压 配 电 房 1~3#二 台1600kVA 和 一 台1250kVA 油 浸 式 变 压 器 及 低 压 进 线 柜 低 压 母 排 受电 。 2 受 、 送 电 前 的 准 备 ： 2.1 通 讯 ： 配 电 室 的 调 度 电 话 、 联 系 电 话 畅 通 ， 并 配 备 无 线 电 对 讲 机 。 2.2 消 防 器 材 ： 配 电 室 及 变 压 器 消 防 室 消 防 器 材 到 位 ， 道 路 畅 通 。 2.3 安 全 防 护 、 卫 生 ： 高 低 压 柜 前 、 后 绝 缘 橡 胶 铺 垫 铺 设 完 毕 ， 围 栏 “ 禁 止 合 闸 ” 等 标志 已 到 位 。 高 、 低 压 室 、 变 压 器 室 及 电 缆 室 清 洁 ;高 、 低 压 室 、 变 压 器 室 照 明 已 安 装 完毕 ， 临 时 电 源 已 拆 除 。 2.4 工 、 机 具 ： 设 备 生 产 厂 家提供的 开 关 操作工 具 齐全 且已 到 位 ， 高 压 配 电 室 有的 专用接地线 、 高 压 验电 棒、 绝 缘 鞋、 绝 缘 手套、 兆欧表、 万用表已 到 位 。 2.5 高 压 柜 、 低 ...
