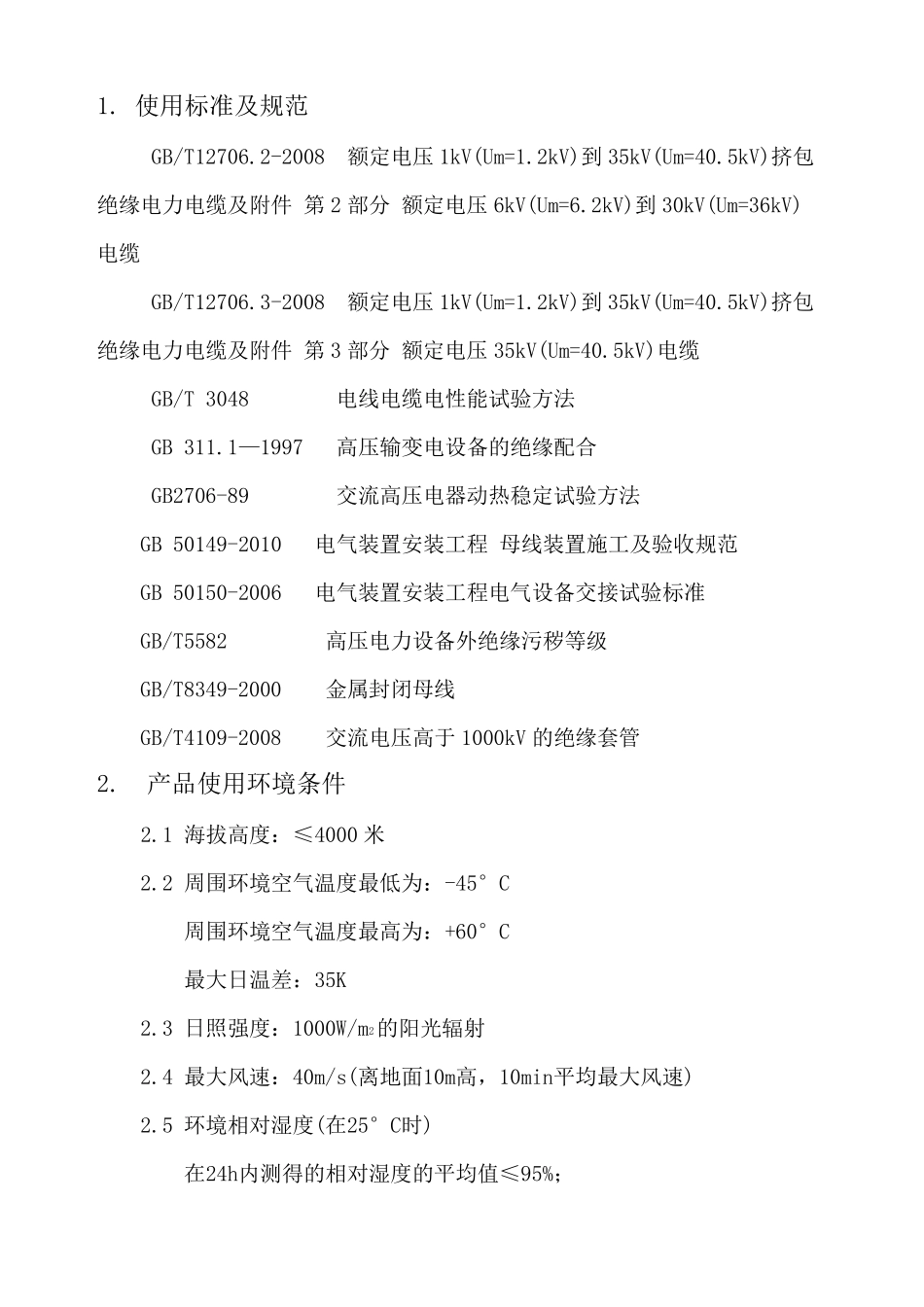

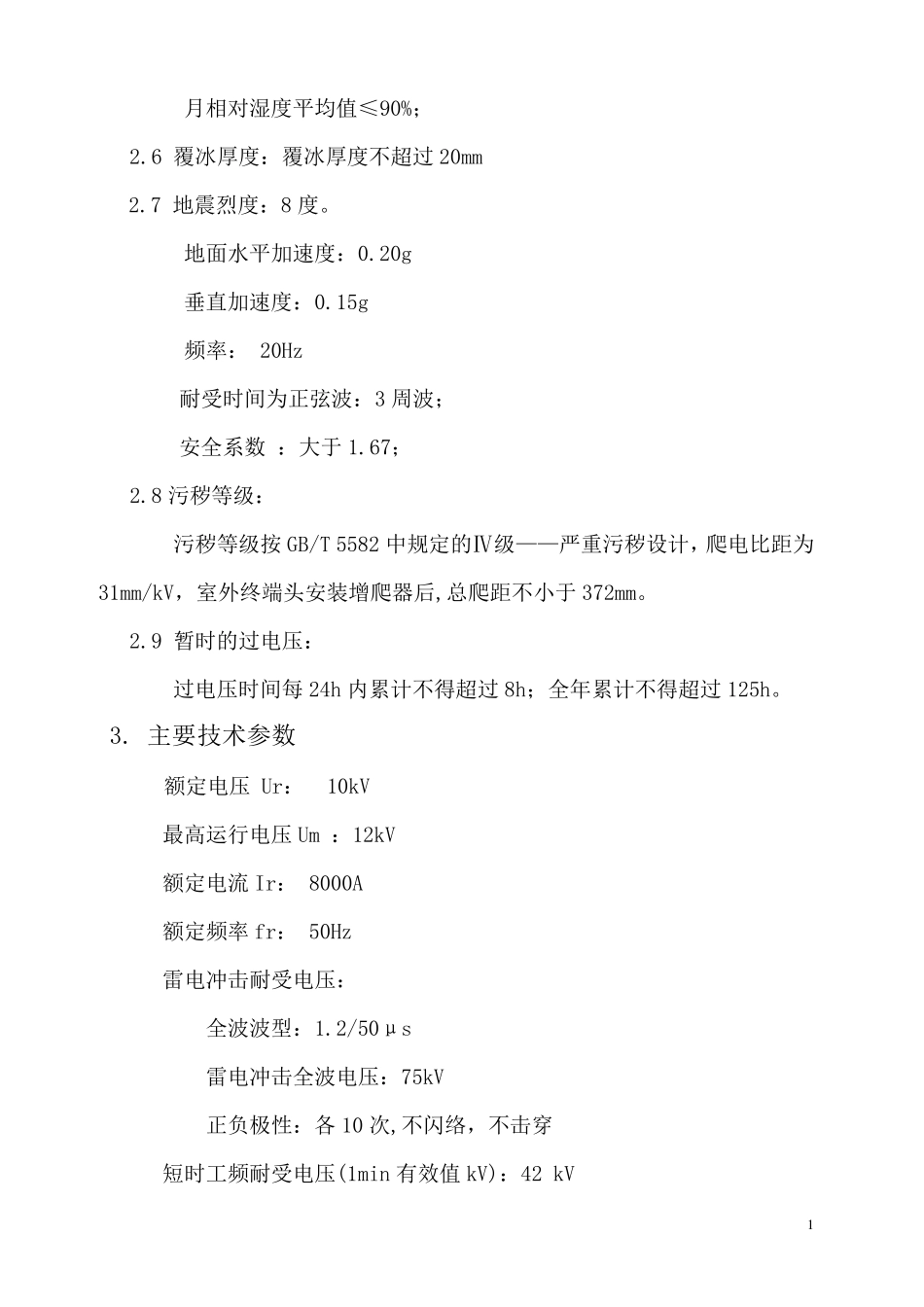

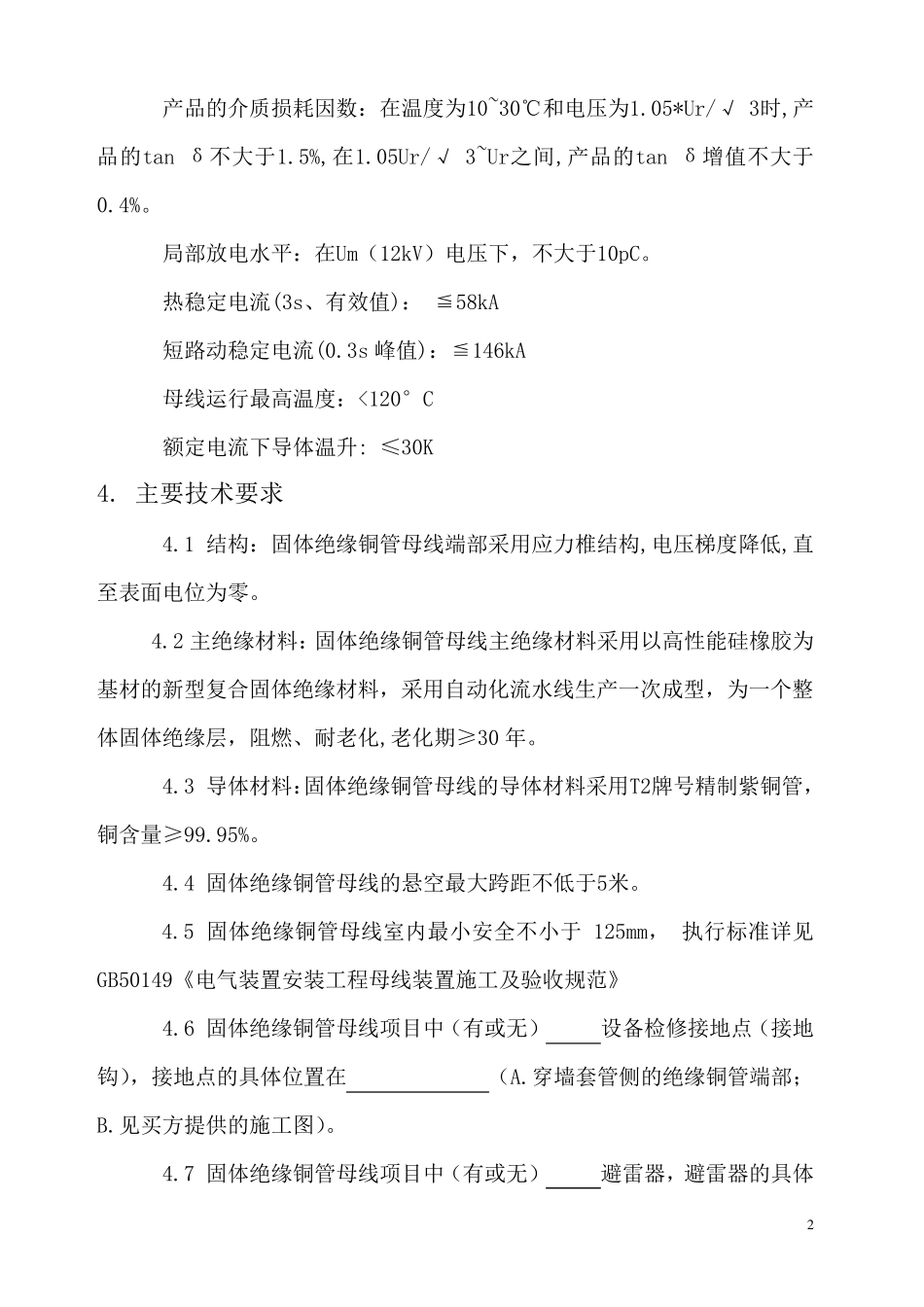

1. 使用标准及规范 GB/T12706.2-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第2 部分 额定电压6kV(Um=6.2kV)到30kV(Um=36kV)电缆 GB/T12706.3-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 第3 部分 额定电压35kV(Um=40.5kV)电缆 GB/T 3048 电线电缆电性能试验方法 GB 311.1—1997 高压输变电设备的绝缘配合 GB2706-89 交流高压电器动热稳定试验方法 GB 50149-2010 电气装置安装工程 母线装置施工及验收规范 GB 50150-2006 电气装置安装工程电气设备交接试验标准 GB/T5582 高压电力设备外绝缘污秽等级 GB/T8349-2000 金属封闭母线 GB/T4109-2008 交流电压高于1000kV 的绝缘套管 2. 产品使用环境条件 2.1 海拔高度:≤4000 米 2.2 周围环境空气温度最低为:-45°C 周围环境空气温度最高为:+60°C 最大日温差:35K 2.3 日照强度:1000W/m2的阳光辐射 2.4 最大风速:40m/s(离地面10m高,10min平均最大风速) 2.5 环境相对湿度(在25°C时) 在24h内测得的相对湿度的平均值≤95%; 1 月相对湿度平均值≤90%; 2.6 覆冰厚度:覆冰厚度不超过20mm 2.7 地震烈度:8 度。 地面水平加速度:0.20g 垂直加速度:0.15g 频率: 20Hz 耐受时间为正弦波:3 周波; 安全系数 :大于1.67; 2.8 污秽等级: 污秽等级按GB/T 5582 中规定的Ⅳ级——严重污秽设计,爬电比距为31mm/kV,室外终端头安装增爬器后,总爬距不小于372mm。 2.9 暂时的过电压: 过电压时间每24h 内累计不得超过8h;全年累计不得超过125h。 3. 主要技术参数 额定电压 Ur: 10kV 最高运行电压Um :12kV 额定电流Ir: 8000A 额定频率fr: 50Hz 雷电冲击耐受电压: 全波波型:1.2/50μs 雷电冲击全波电压:75kV 正负极性:各 10 次,不闪络,不击穿 短时工频耐受电压(1min 有效值kV):42 kV 2 产品的介质损耗因数:在温度为10~30℃和电压为1.05*Ur/√ 3时,产品的tan δ不大于1.5%,在1.05Ur/√ 3~Ur之间,产品的tan δ增值不大于0.4%。 局部放电水平:在Um(12kV)电压下,不大于10pC。 热稳定电流(3s、有效值): ≦58kA 短路动稳定电流(0.3s 峰值):≦146kA 母线运行最高温度:<120°C 额定电流下导体温升: ≤30K 4. 主要技术要求 4.1 结构:固体绝缘铜管母线端部采用应力椎结构,电压梯度降低,直至表面电位为零。 4.2 主绝缘材料:固...
