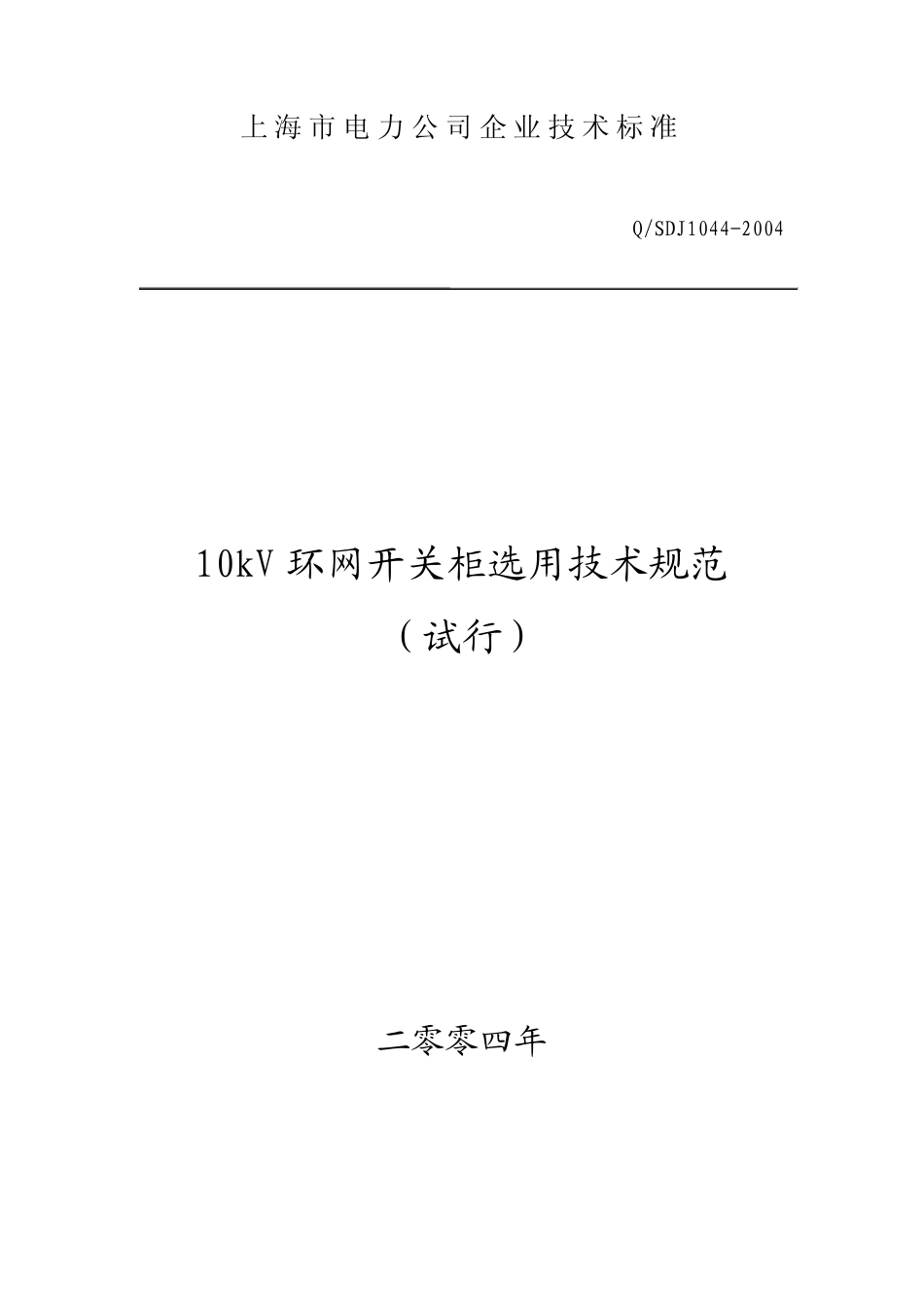

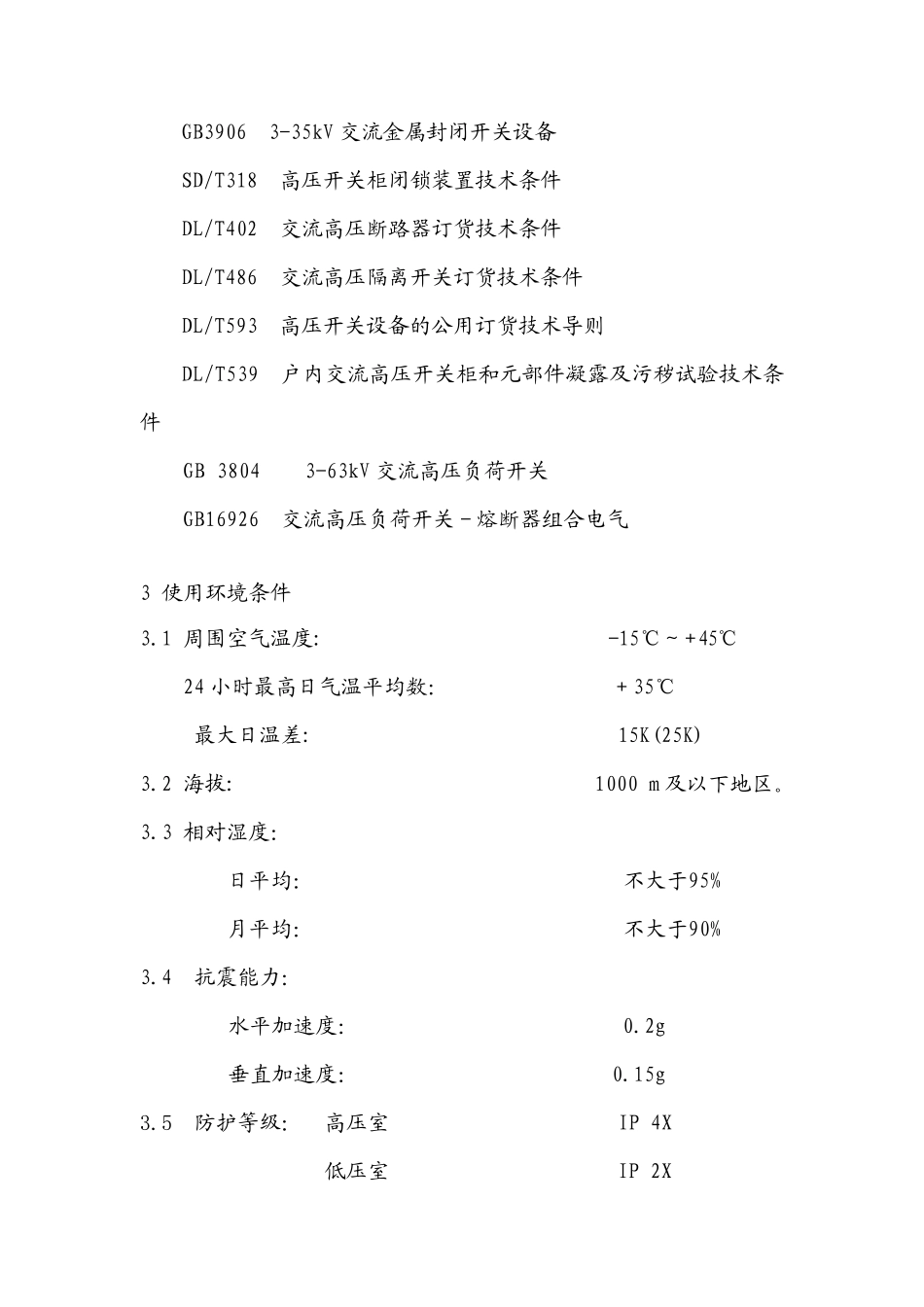

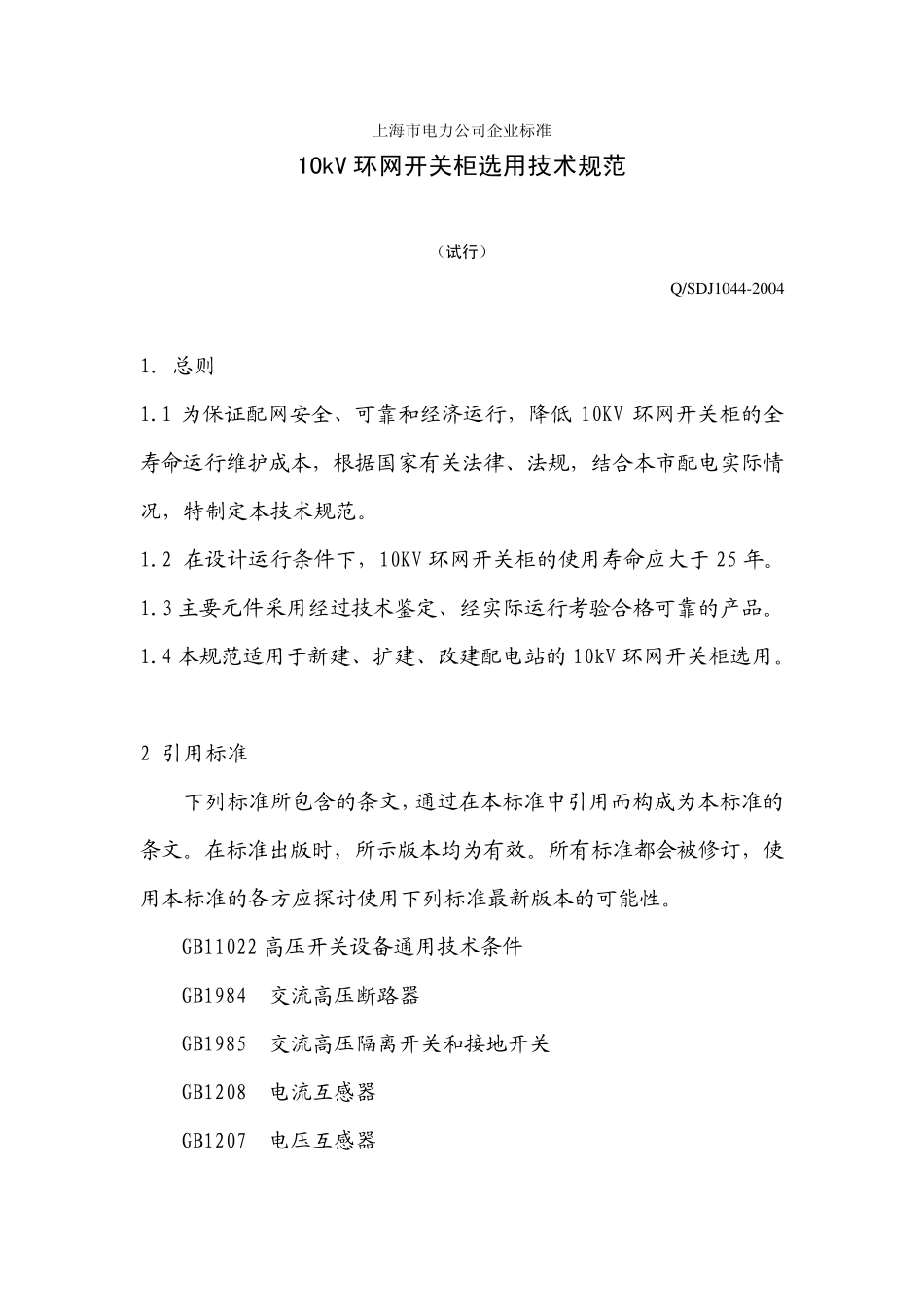

上 海 市 电 力 公 司 企 业 技 术 标 准 Q/SDJ1044-2004 10kV 环网开关柜选用技术规范 （试行） 二零零四年 上海市电力公司企业标准 10kV 环网开关柜选用技术规范 （试行） Q/SDJ1044-2004 1．总则 1.1 为保证配网安全、可靠和经济运行，降低 10KV 环网开关柜的全寿命运行维护成本，根据国家有关法律、法规，结合本市配电实际情况，特制定本技术规范。 1.2 在设计运行条件下，10KV 环网开关柜的使用寿命应大于 25 年。 1.3 主要元件采用经过技术鉴定、经实际运行考验合格可靠的产品。 1.4 本规范适用于新建、扩建、改建配电站的 10kV 环网开关柜选用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB11022 高压开关设备通用技术条件 GB1984 交流高压断路器 GB1985 交流高压隔离开关和接地开关 GB1208 电流互感器 GB1207 电压互感器 GB3906 3-35kV 交流金属封闭开关设备 SD/T318 高压开关柜闭锁装置技术条件 DL/T402 交流高压断路器订货技术条件 DL/T486 交流高压隔离开关订货技术条件 DL/T593 高压开关设备的公用订货技术导则 DL/T539 户内交流高压开关柜和元部件凝露及污秽试验技术条件 GB 3804 3-63kV 交流高压负荷开关 GB16926 交流高压负荷开关－熔断器组合电气 3 使用环境条件 3.1 周围空气温度: -15℃～＋45℃ 24 小时最高日气温平均数： ＋35℃ 最大日温差: 15K(25K) 3.2 海拔: 1000 m 及以下地区。 3.3 相对湿度： 日平均： 不大于95% 月平均： 不大于90% 3.4 抗震能力： 水平加速度： 0.2g 垂直加速度： 0.15g 3.5 防护等级： 高压室 IP 4X 低压室 IP 2X 4 主要技术指标： 4.1 环网柜一般技术要 4.1.1 装置形式 户内 4.1.2 额定电压(最高电压) 12kV 4.1.3 额定频率 50HZ 4.1.4 额定电流 进出线负荷开关及断路器 变压器回路组合负荷开关 200A、400A、630A 等 200A 4.1.5 雷电冲击耐压：相间、对地（peak） 断口（peak）75kV 85kV 4.1.6 工频耐压：相间、对地（1min、rms） 断口（1min、rms）42kV 48（49）kV 4.1.7 辅助开关各档之间耐压（1min、rms） 2kV 4.1.8 辅助开关及回路对地耐压（1min、rms） 2kV 4.1.9 爬电比距(户内接触空气部分)...
