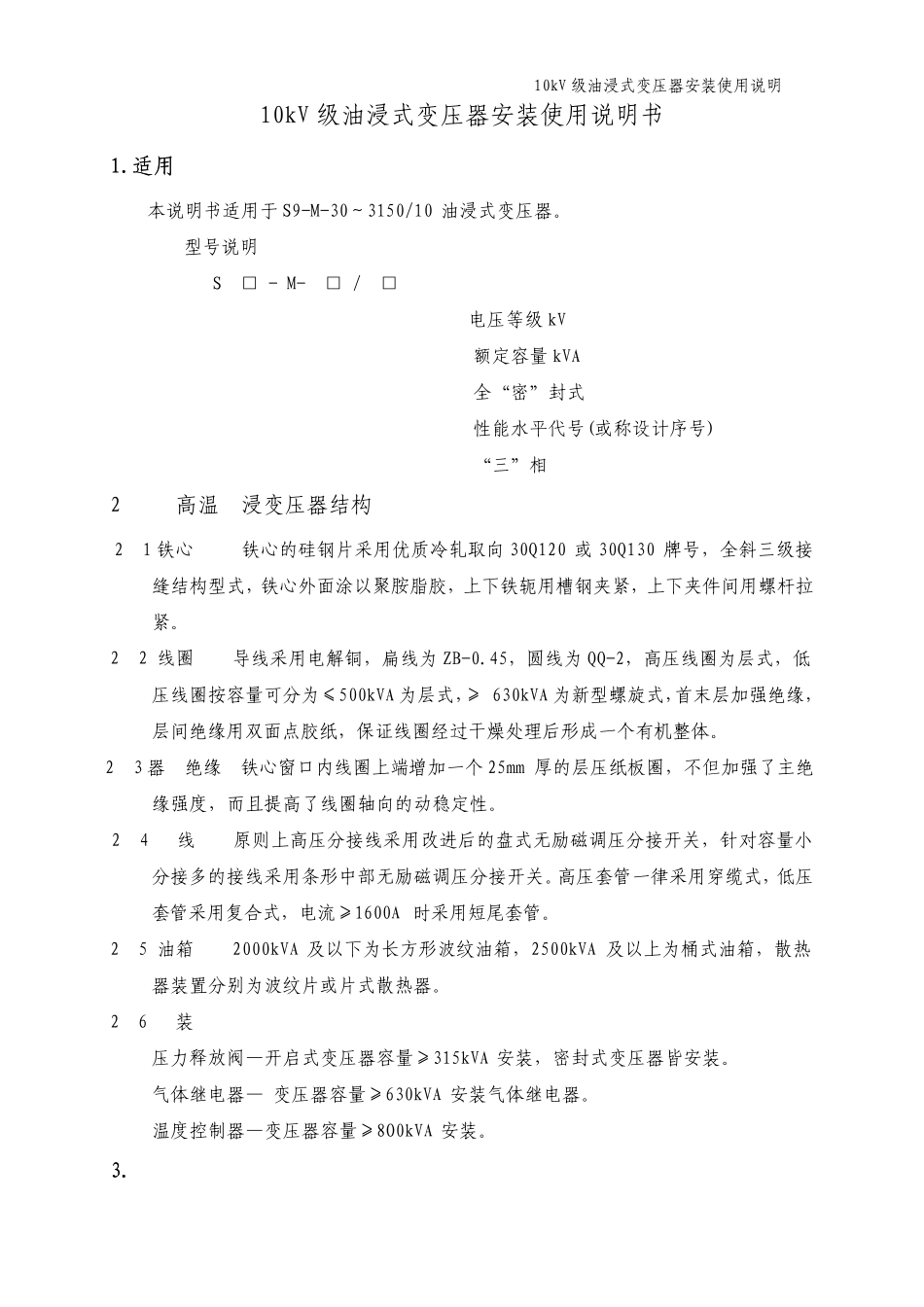

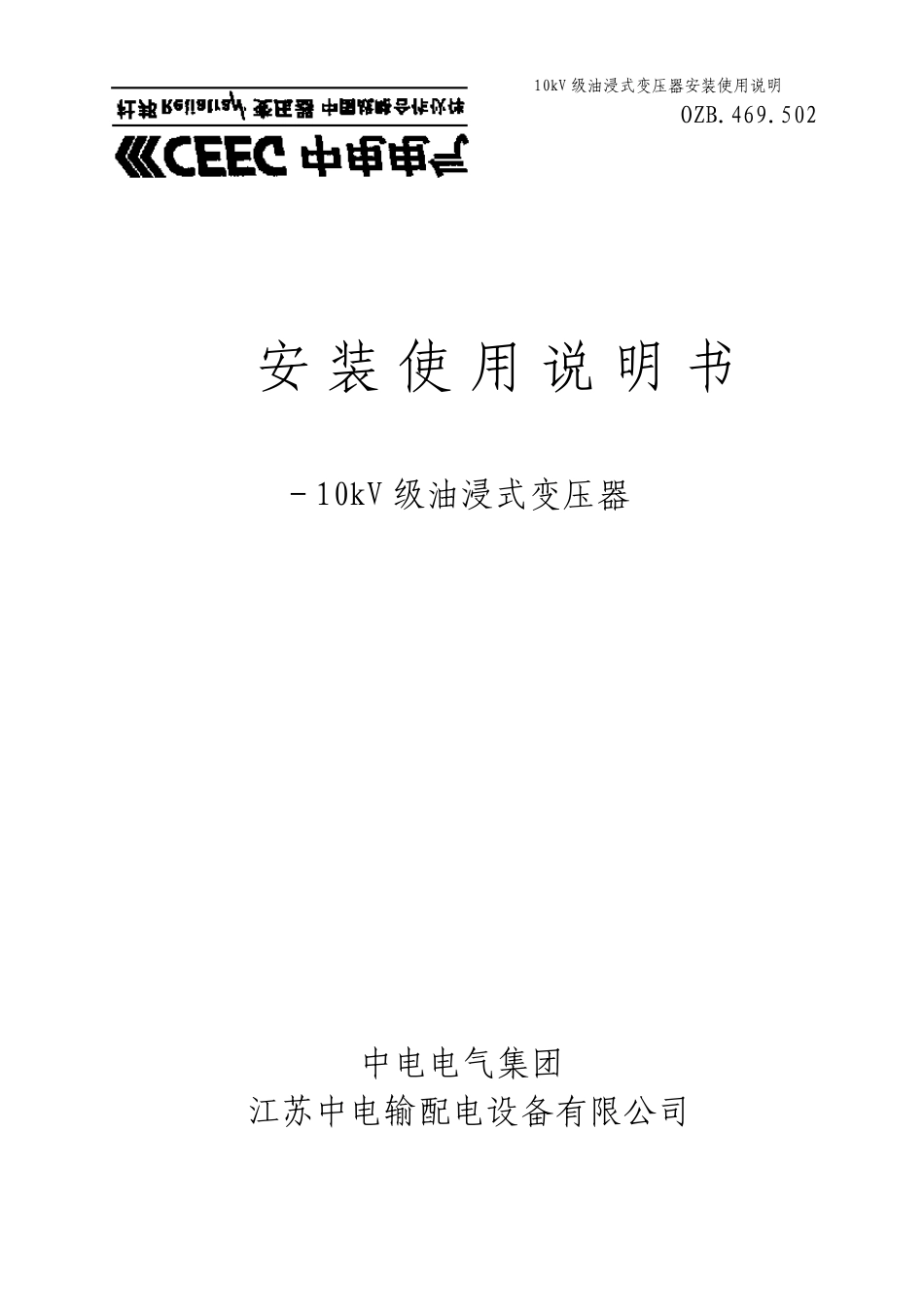

10kV 级油浸式变压器安装使用说明OZB.469.502安装使用说明书－10kV 级油浸式变压器中电电气集团江苏中电输配电设备有限公司10kV 级油浸式变压器安装使用说明目录10kV 级油浸式变压器安装使用说明书1. 适用范围………………………………………………12. 变压器结构简介………………………………………13. 运输……………………………………………………24. 验收……………………………………………………25. 储存……………………………………………………26. 安装变压器……………………………………………27. 变压器投入运行………………………………………38. 变压器投入运行后的注意事项……………………4附 录组件使用说明A. 压力释放阀……………………………………………4B. 无励磁分接开关…………………………………………5C. 套管……………………………………………………9D. 吸湿器…………………………………………………11E. 温度控制器……………………………………………11F. 气体继电器型………………………………………1310kV 级油浸式变压器安装使用说明10kV 级油浸式变压器安装使用说明书1.1.适用范围适用范围本说明书适用于S9-M-30～3150/10 油浸式变压器。产品型号说明S□ - M-□ /□电压等级kV额定容量 kVA全“密”封式性能水平代号(或称设计序号)“三”相2 ．耐高温液浸变压器结构简介2．1 铁心铁心的硅钢片采用优质冷轧取向 30Q120 或 30Q130 牌号，全斜三级接缝结构型式，铁心外面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。2．2 线圈导线采用电解铜，扁线为 ZB-0.45，圆线为 QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA 为层式，≥ 630kVA 为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。2．3 器身绝缘铁心窗口内线圈上端增加一个 25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。2．4 引线原则上高压分接线采用改进后的盘式无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。2．5 油箱2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。2．6 总装配压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器...
