10kV线路跨越方案(模版)VIP免费

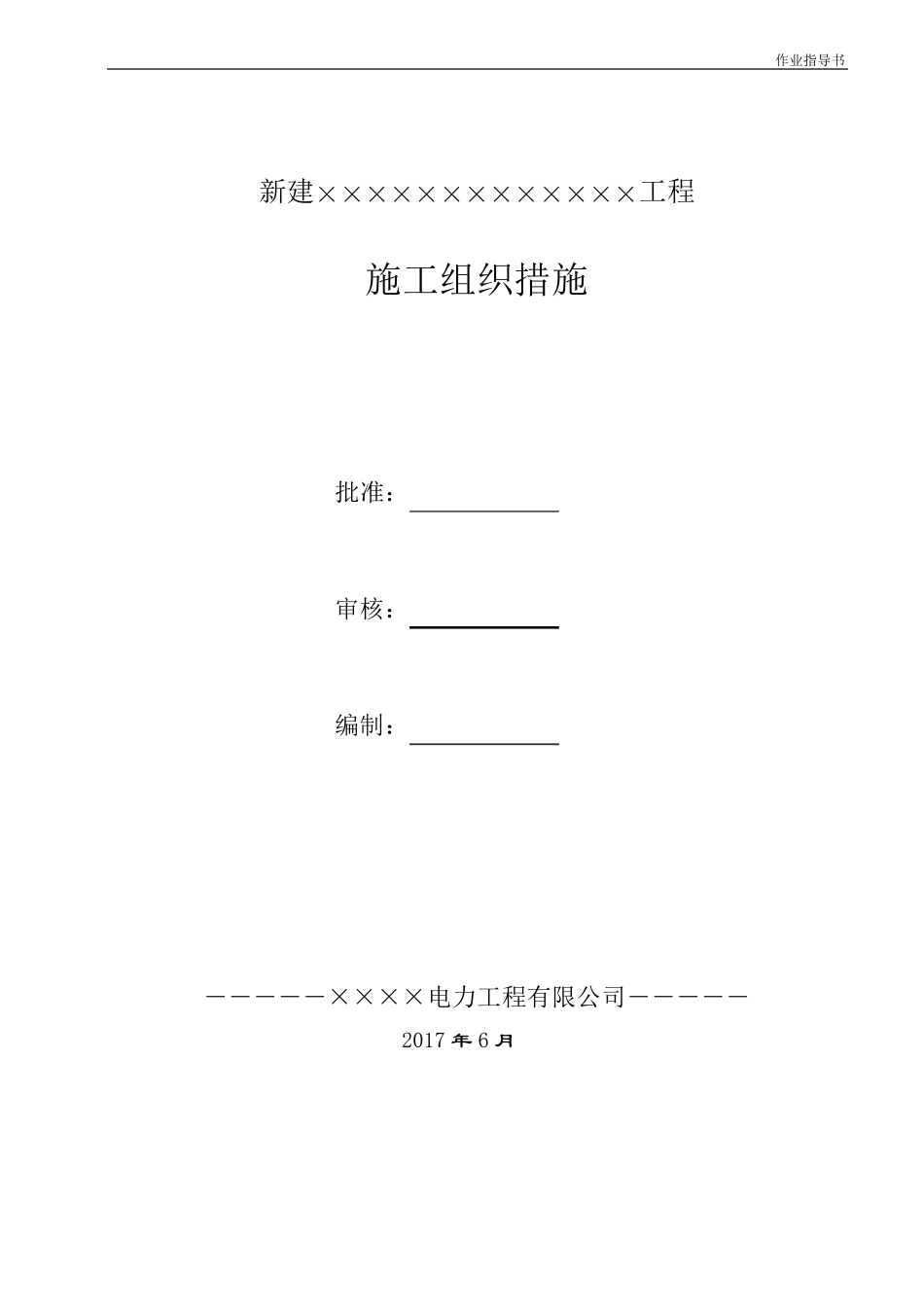

10kV线路跨越方案(模版)_第1页
1/9

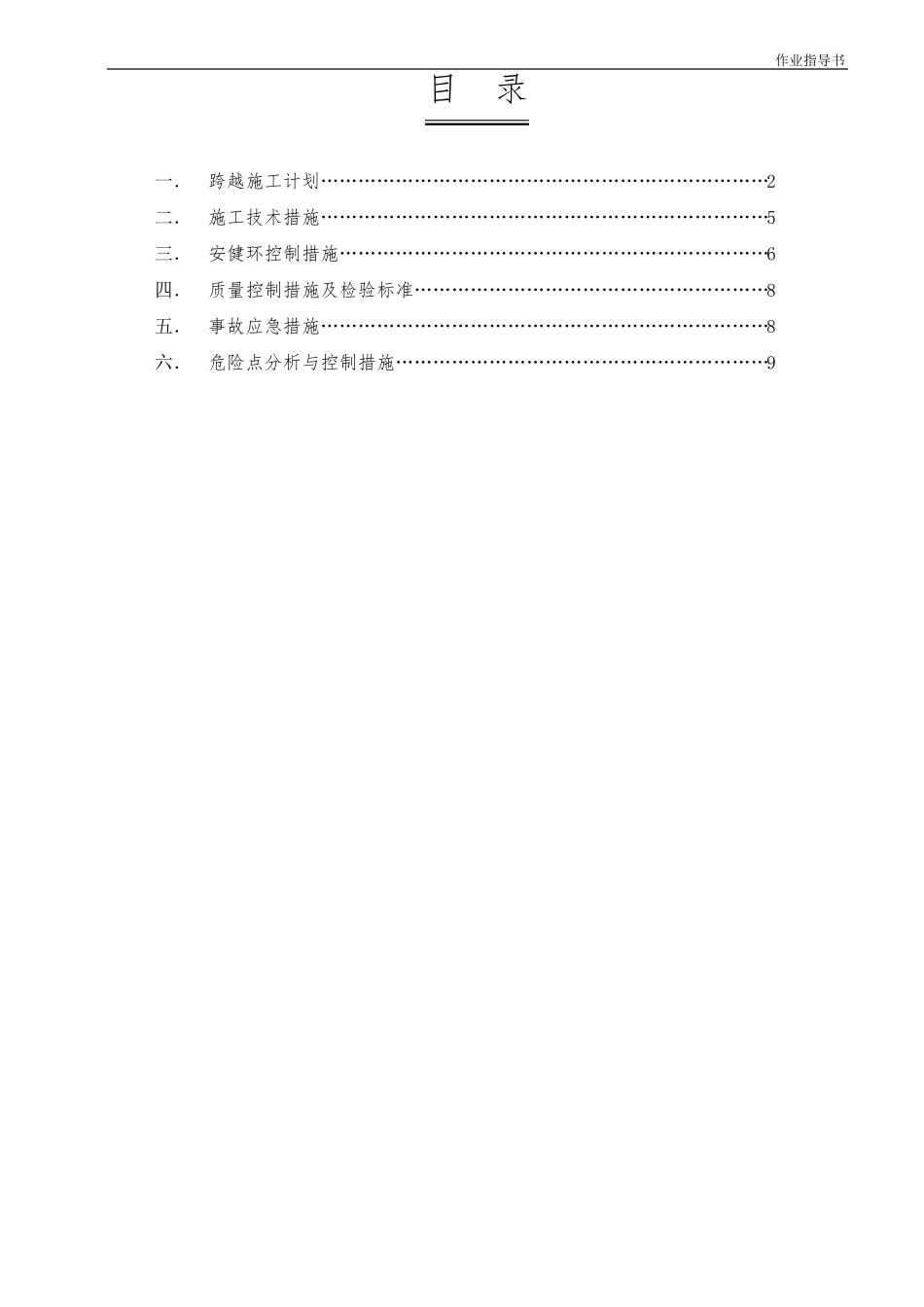

10kV线路跨越方案(模版)_第2页
2/9

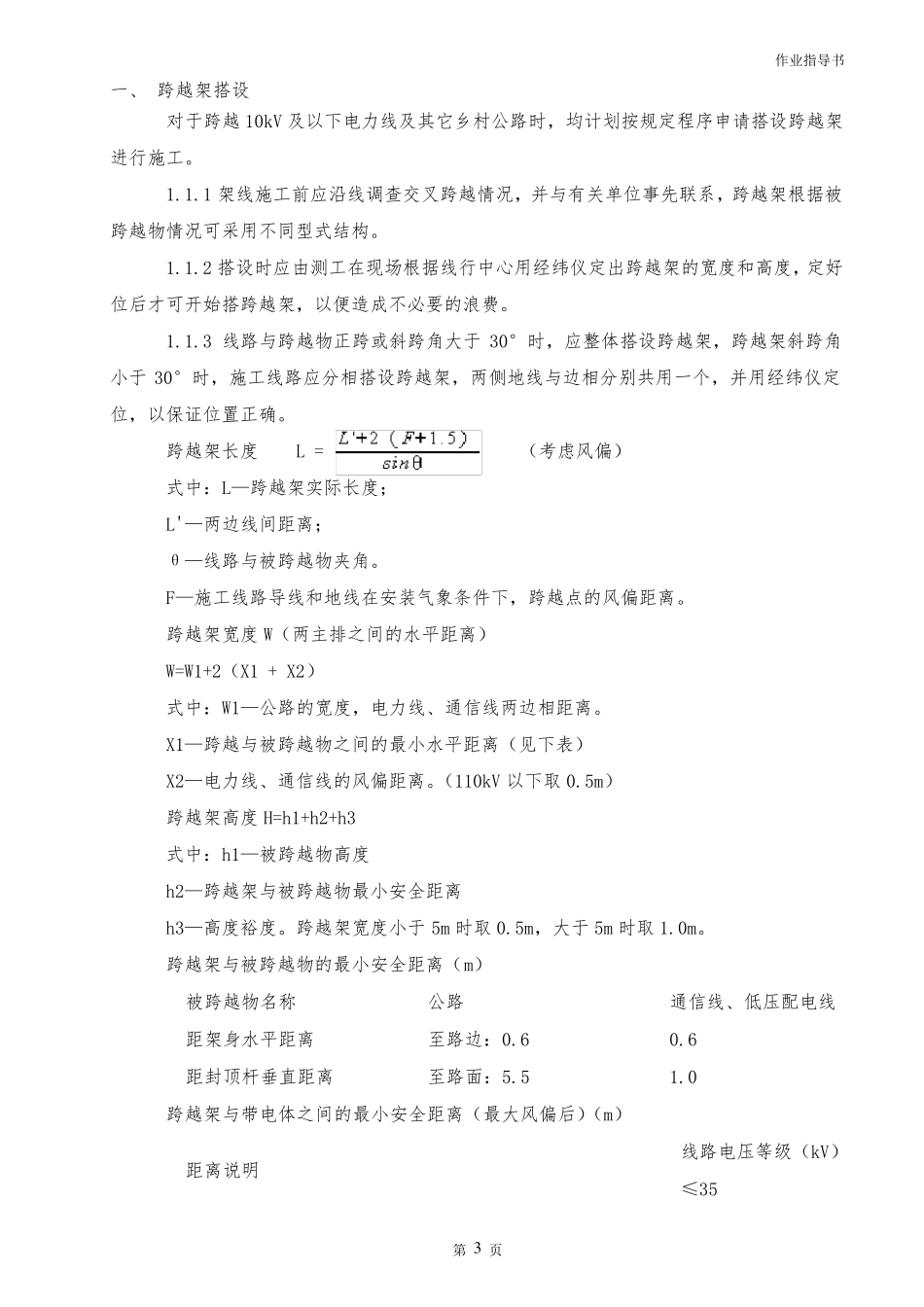

10kV线路跨越方案(模版)_第3页
3/9
作业指导书 新建×××××××××××××工程 施工组织措施 批准: 审核: 编制: ―――――××××电力工程有限公司――――― 2017 年 6 月 作业指导书 目 录 一. 跨越施工计划………………………………………………………………2 二. 施工技术措施………………………………………………………………5 三. 安健环控制措施……………………………………………………………6 四. 质量控制措施及检验标准…………………………………………………8 五. 事故应急措施………………………………………………………………8 六. 危险点分析与控制措施……………………………………………………9 作业指导书 第 3 页 一、 跨越架搭设 对于跨越10kV 及以下电力线及其它乡村公路时,均计划按规定程序申请搭设跨越架进行施工。 1.1.1 架线施工前应沿线调查交叉跨越情况,并与有关单位事先联系,跨越架根据被跨越物情况可采用不同型式结构。 1.1.2 搭设时应由测工在现场根据线行中心用经纬仪定出跨越架的宽度和高度,定好位后才可开始搭跨越架,以便造成不必要的浪费。 1.1.3 线路与跨越物正跨或斜跨角大于30°时,应整体搭设跨越架,跨越架斜跨角小于30°时,施工线路应分相搭设跨越架,两侧地线与边相分别共用一个,并用经纬仪定位,以保证位置正确。 跨越架长度 L = (考虑风偏) 式中:L—跨越架实际长度; L'—两边线间距离; θ—线路与被跨越物夹角。 F—施工线路导线和地线在安装气象条件下,跨越点的风偏距离。 跨越架宽度W(两主排之间的水平距离) W=W1+2(X1 + X2) 式中:W1—公路的宽度,电力线、通信线两边相距离。 X1—跨越与被跨越物之间的最小水平距离(见下表) X2—电力线、通信线的风偏距离。(110kV 以下取0.5m) 跨越架高度H=h1+h2+h3 式中:h1—被跨越物高度 h2—跨越架与被跨越物最小安全距离 h3—高度裕度。跨越架宽度小于5m 时取0.5m,大于5m 时取1.0m。 跨越架与被跨越物的最小安全距离(m) 被跨越物名称 公路 通信线、低 压 配 电线 距架身 水平距离 至 路边:0.6 0.6 距封 顶 杆 垂 直 距离 至 路面 :5.5 1.0 跨越架与带 电体之间的最小安全距离(最大风偏后)(m) 距离说 明 线路电压 等 级 (kV) ≤ 35 作业指导书 第 4 页 架 面 与 导 线 的 水 平 距 离 1.5 无 地 线 时 , 封 顶 网...
