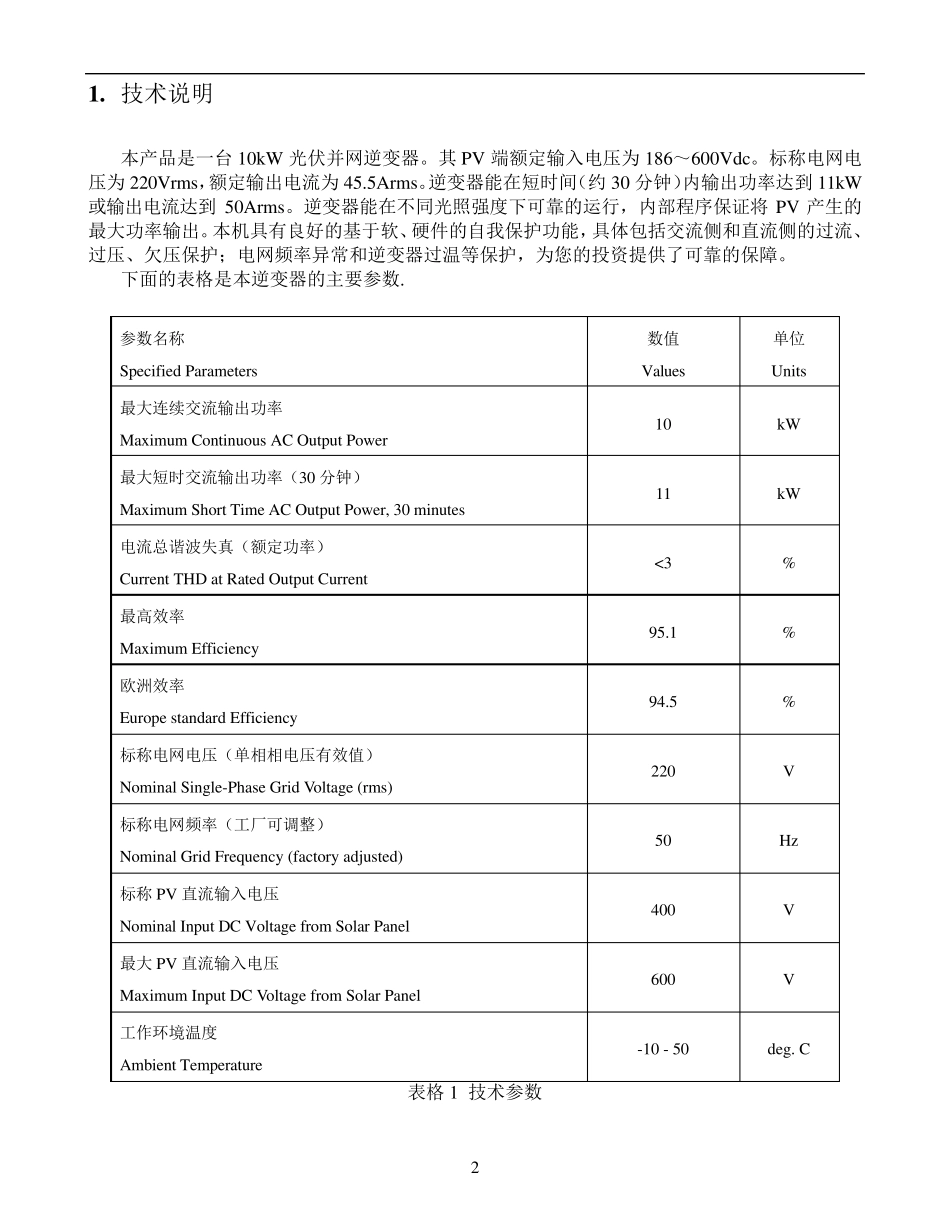

10kW 光伏并网逆变器 操作手册 (型号. GSS10K-DH) (版本 1 .0 ) 北京格林科电技术有限公司 北京市海淀区高梁桥斜街19 号 15 楼 2 层 电话:(010) 62151370 传真:(010) 62152096 2 1 . 技术说明 本产品是一台10kW 光伏并网逆变器。其PV 端额定输入电压为186~600Vdc。标称电网电压为220Vrms,额定输出电流为45.5Arms。逆变器能在短时间(约30 分钟)内输出功率达到11kW或输出电流达到50Arms。逆变器能在不同光照强度下可靠的运行,内部程序保证将PV 产生的最大功率输出。本机具有良好的基于软、硬件的自我保护功能,具体包括交流侧和直流侧的过流、过压、欠压保护;电网频率异常和逆变器过温等保护,为您的投资提供了可靠的保障。 下面的表格是本逆变器的主要参数. 参数名称 Specified Parameters 数值 Values 单位 Units 最大连续交流输出功率 Maximum Continuous AC Output Power 10 kW 最大短时交流输出功率(30 分钟) Maximum Short Time AC Output Power, 30 minutes 11 kW 电流总谐波失真(额定功率) Current THD at Rated Output Current <3 % 最高效率 Maximum Efficiency 95.1 % 欧洲效率 Europe standard Efficiency 94.5 % 标称电网电压(单相相电压有效值) Nominal Single-Phase Grid Voltage (rms) 220 V 标称电网频率(工厂可调整) Nominal Grid Frequency (factory adjusted) 50 Hz 标称PV 直流输入电压 Nominal Input DC Voltage from Solar Panel 400 V 最大PV 直流输入电压 Maximum Input DC Voltage from Solar Panel 600 V 工作环境温度 Ambient Temperature -10 - 50 deg. C 表格 1 技术参数 3 2 . 外观尺寸和重量 本逆变器外观如下图: (a) 正面外观 (b)(前盖打开) 图1 逆变器外观 本逆变器外形尺寸为643.5m m ×462m m ×216m m 。重量约 70KG。安装尺寸如下图: 4 图2 逆变器安装图 3. 运行前的准备 安装逆变器需要打开逆变器的前盖。松开图1(a)中前盖右侧的两个螺丝后即可打开前盖。开启前盖后的逆变器如图1(b),图中右下角是逆变器控制电路的电源开关及对应的熔丝。逆变器的控制电路由电网侧供电。请确保在逆变器的安装过程中控制电路的开关始终处于关闭状态。控制电路的熔丝是 220V,3A 的交流熔丝。 逆变器的接线端子在逆变器的左下方,见图1(...
