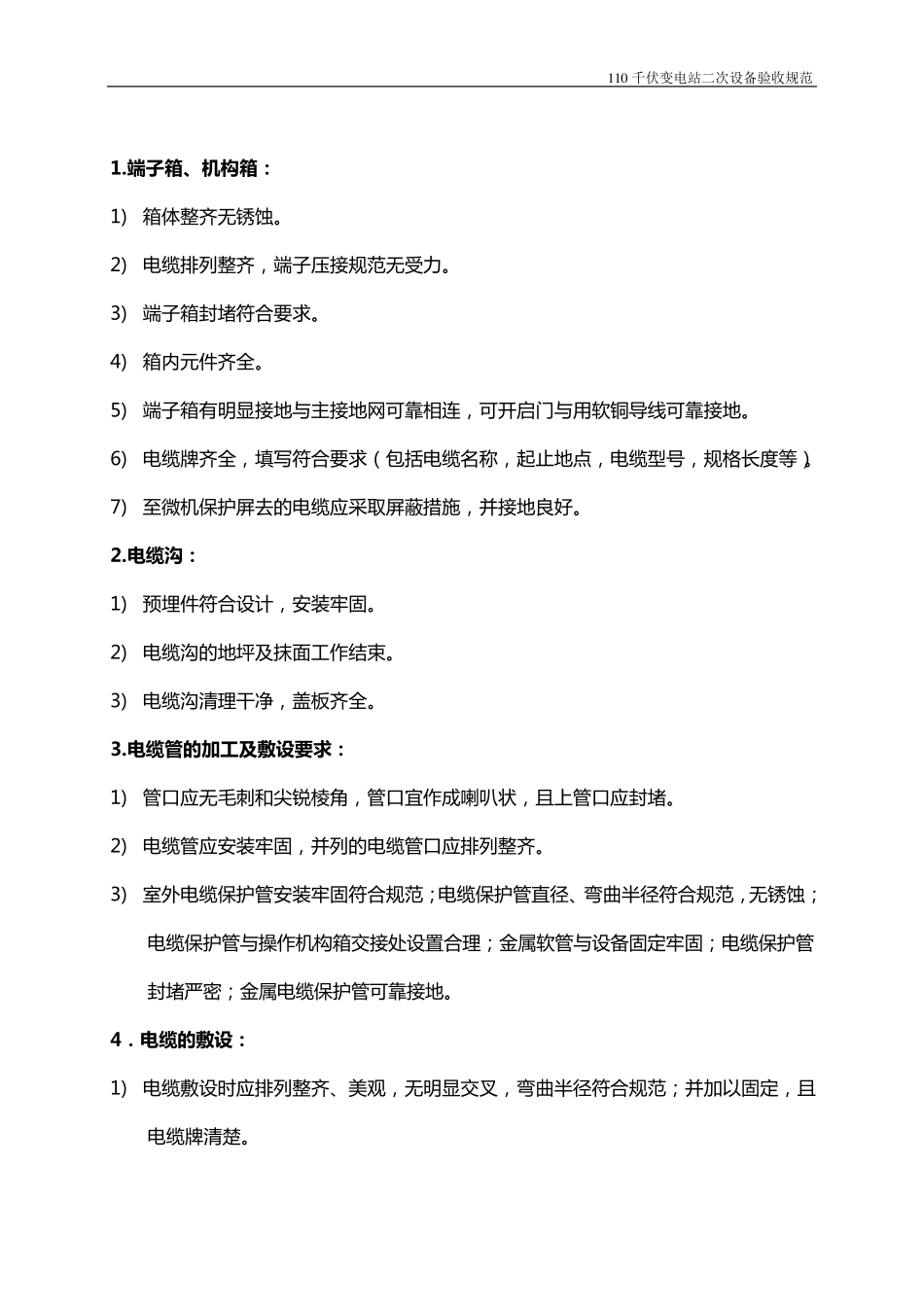

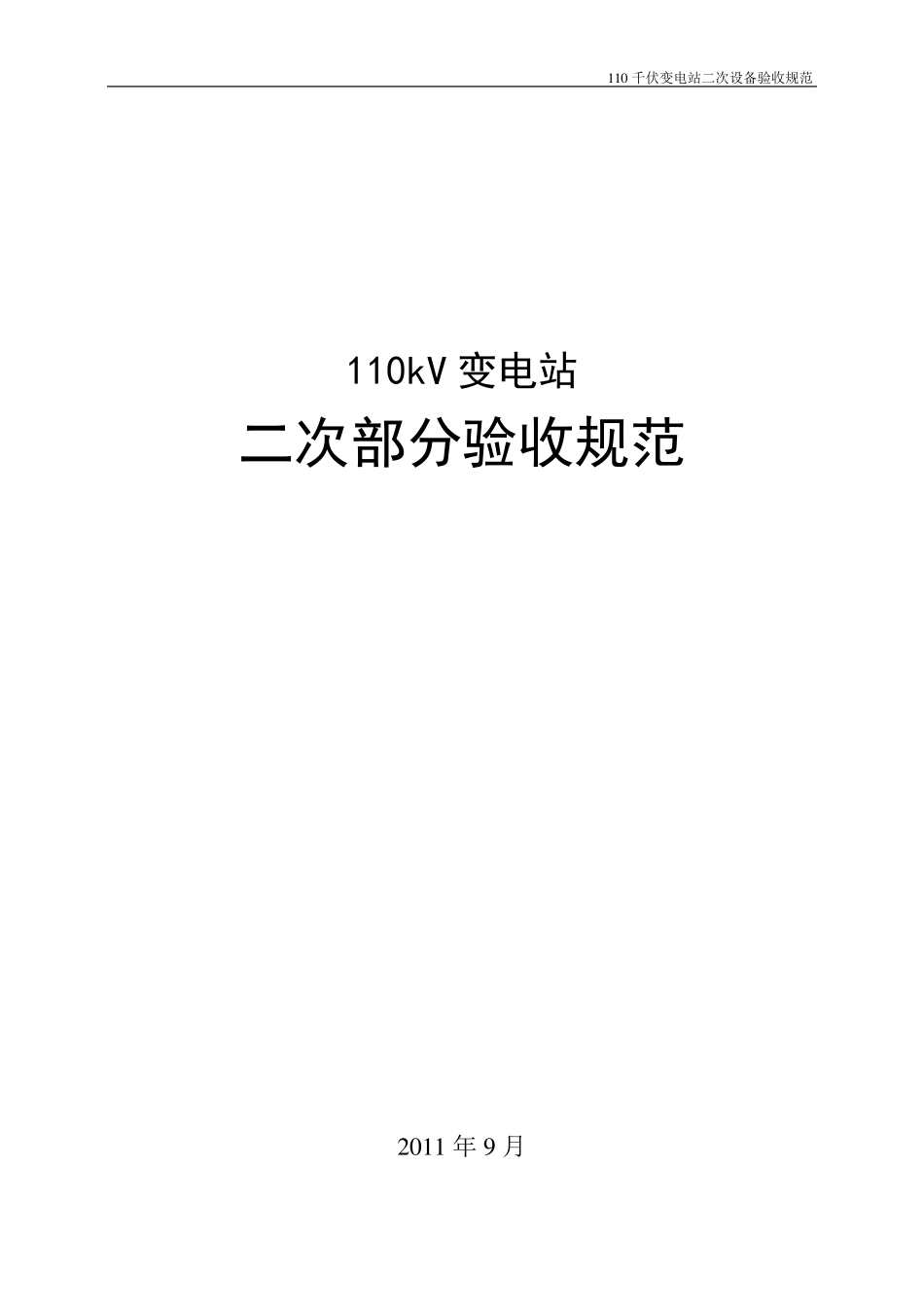

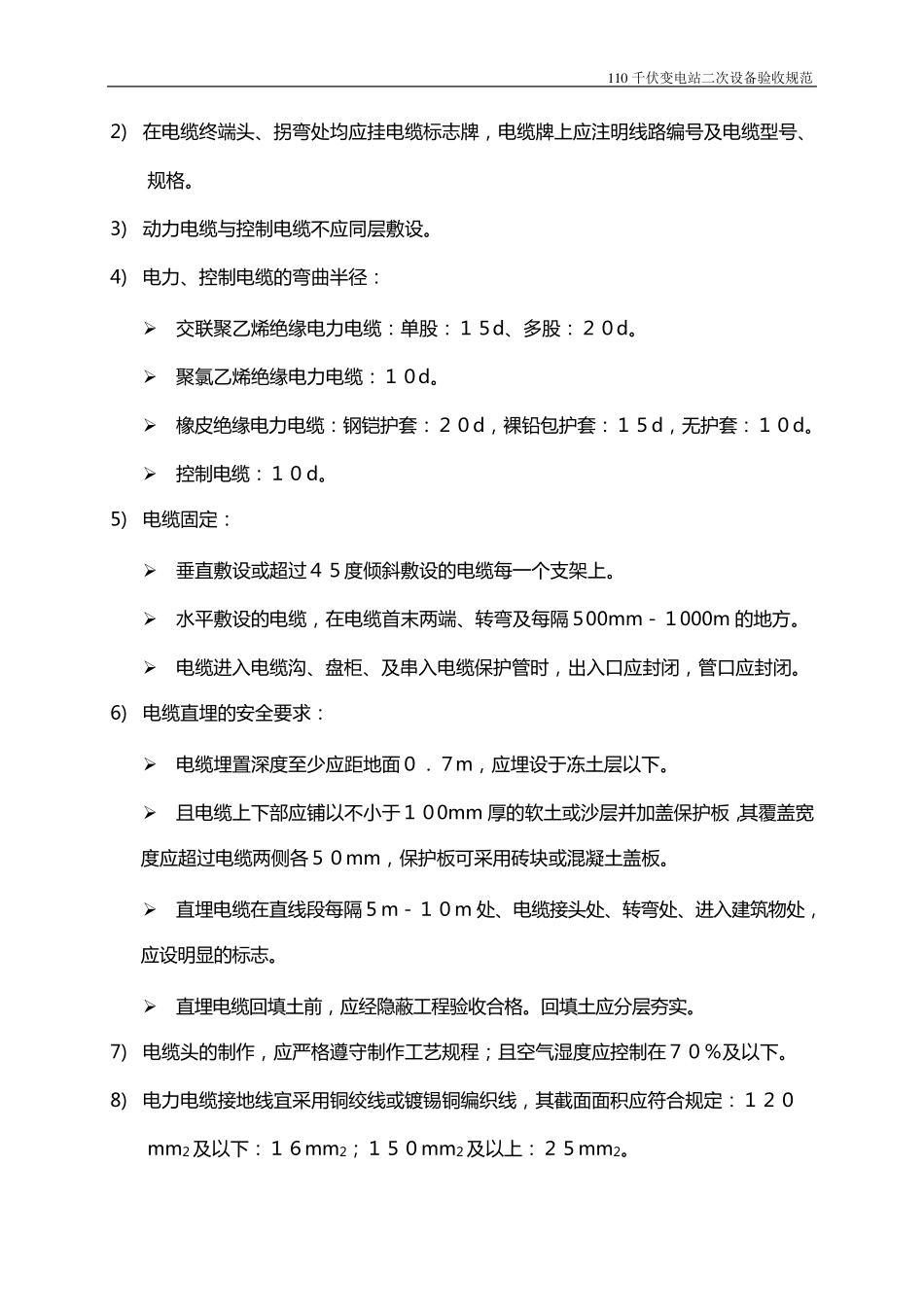

1 1 0 千伏变电站二次设备验收规范 110kV 变电站 二次部分验收规范 2 0 1 1 年 9 月 1 1 0 千伏变电站二次设备验收规范 1.端 子 箱 、机构箱 ： 1) 箱 体 整 齐 无 锈 蚀 。 2) 电 缆 排 列 整 齐 ， 端 子 压 接 规 范 无 受 力 。 3) 端 子 箱 封 堵 符 合 要 求 。 4) 箱 内 元 件 齐 全 。 5) 端 子 箱 有 明 显 接 地 与 主 接 地 网 可 靠 相 连 ， 可 开 启 门 与 用 软 铜 导 线 可 靠 接 地 。 6) 电 缆 牌 齐 全 ， 填 写 符 合 要 求 （ 包 括 电 缆 名 称 ， 起 止 地 点 ， 电 缆 型 号 ， 规 格 长 度 等 ）。 7) 至 微 机 保 护 屏 去 的 电 缆 应 采 取 屏 蔽 措 施 ， 并 接 地 良 好 。 2.电缆沟： 1) 预 埋 件 符 合 设 计 ， 安 装 牢 固 。 2) 电 缆 沟 的 地 坪 及 抹 面 工 作 结 束 。 3) 电 缆 沟 清 理 干 净 ， 盖 板 齐 全 。 3.电缆管的加工及敷设要求： 1) 管 口 应 无 毛 刺 和 尖 锐 棱 角 ， 管 口 宜 作 成 喇 叭 状 ， 且 上 管 口 应 封 堵 。 2) 电 缆 管 应 安 装 牢 固 ， 并 列 的 电 缆 管 口 应 排 列 整 齐 。 3) 室 外 电 缆 保 护 管 安 装 牢 固 符 合 规 范 ； 电 缆 保 护 管 直 径 、弯曲半径 符 合 规 范 ， 无 锈 蚀 ；电 缆 保 护 管 与 操作 机 构箱 交接 处设 置合 理 ； 金属软 管 与 设 备固 定牢 固 ； 电 缆 保 护 管封 堵 严密； 金属电 缆 保 护 管 可 靠 接 地 。 4．电缆的敷设： 1) 电 缆 敷设 时应 排 列 整 齐 、美观， 无 明 显 交叉， 弯曲半径 符 合 规 范 ； 并 加以固 定， 且电 缆 牌 清 楚。 1 1 0 千伏变电站二次设备验收规范 2) 在 电 缆 终 端 头 、拐弯处均应挂电 缆 标志牌，电 缆 牌上应注明线路编号及电 缆 型号、规格。 3) 动力电 缆 与控制电 缆 不应同层敷设。 4) 电 力、控制电 缆 的弯曲半径： ➢ 交联聚乙烯绝缘电 力电 缆 ：单股：１５d、多股：２０d。 ➢ 聚氯乙烯绝缘电 力电 缆 ：１０d。 ➢ 橡皮绝缘电 力电 缆 ：...
