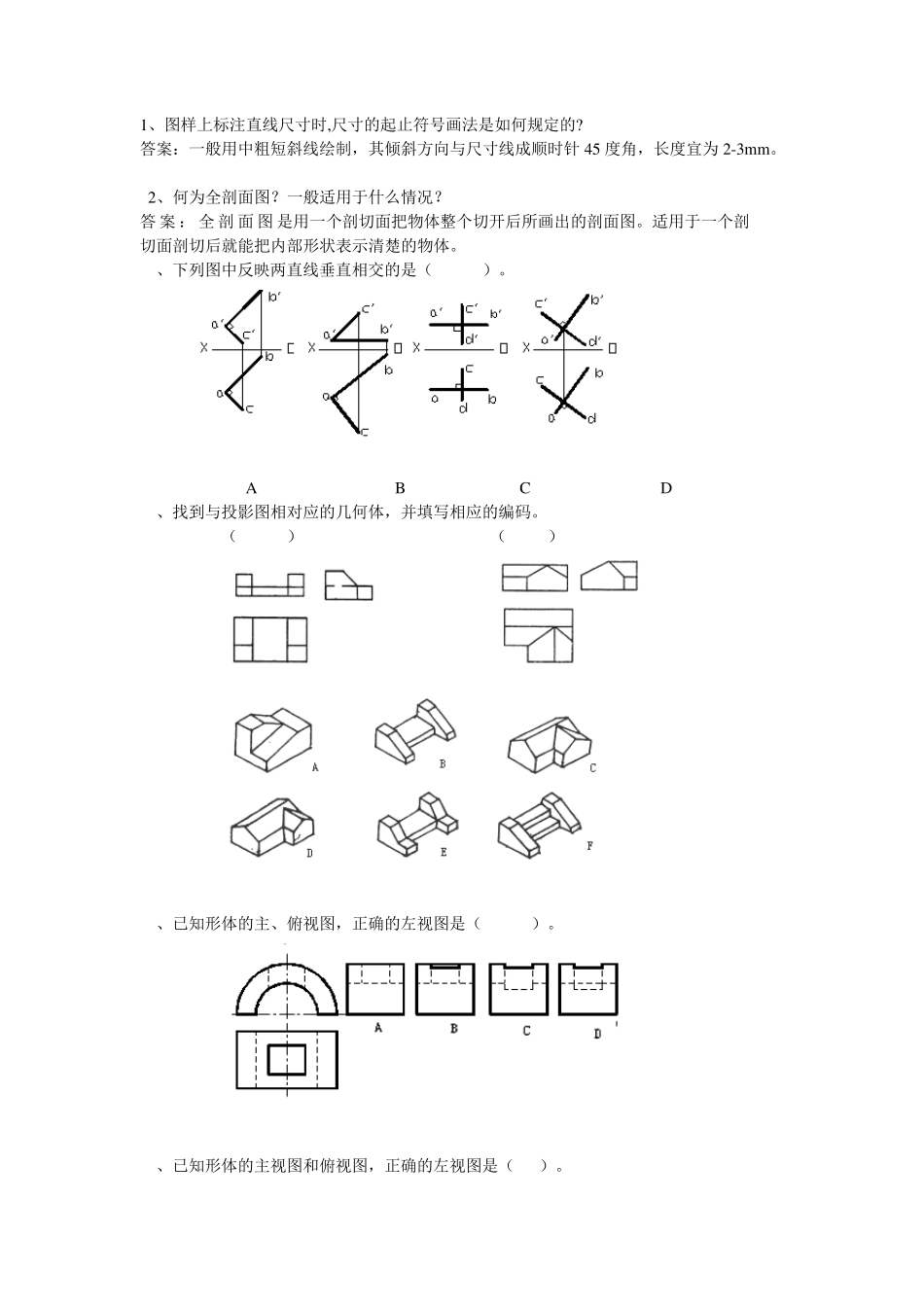

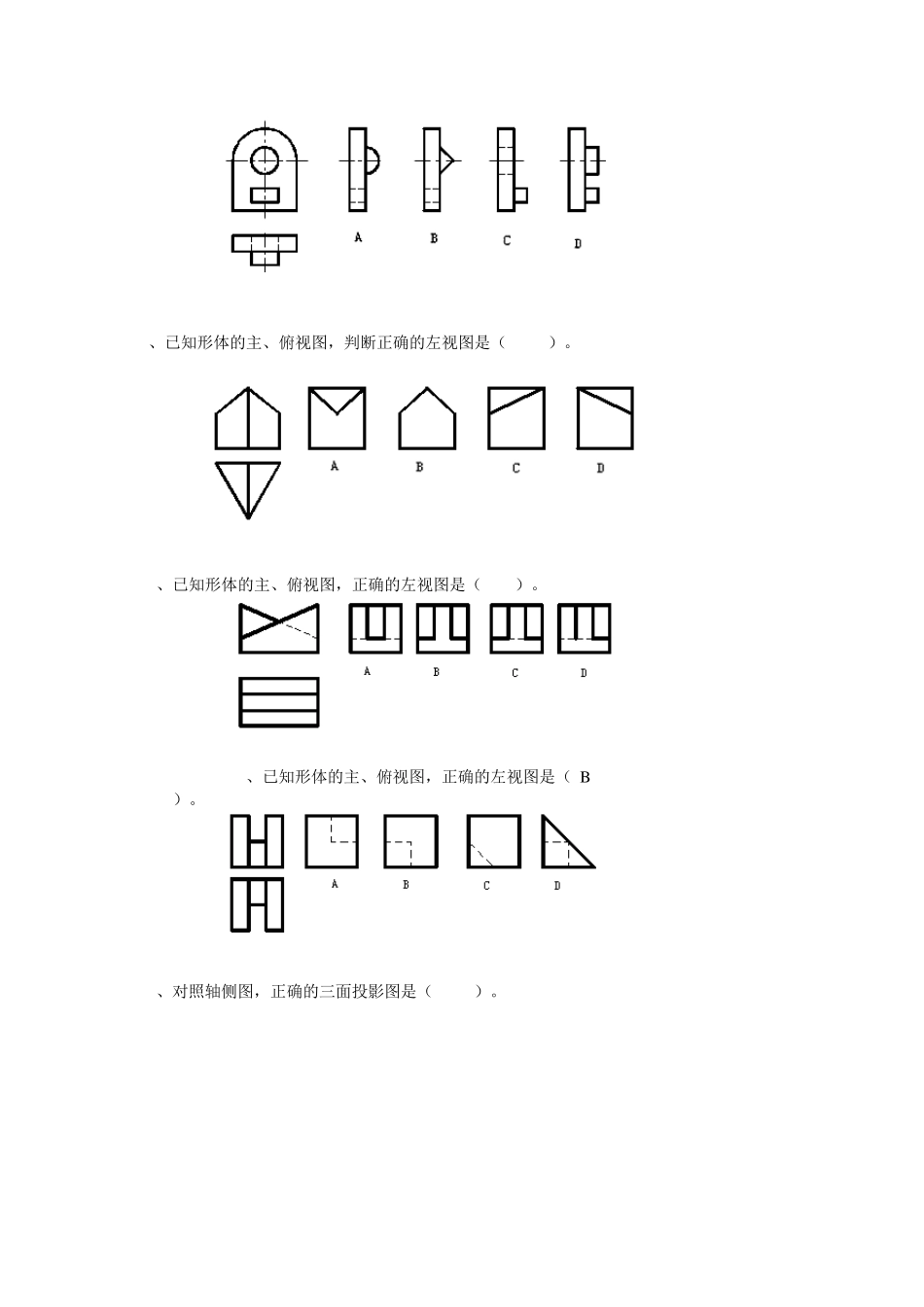

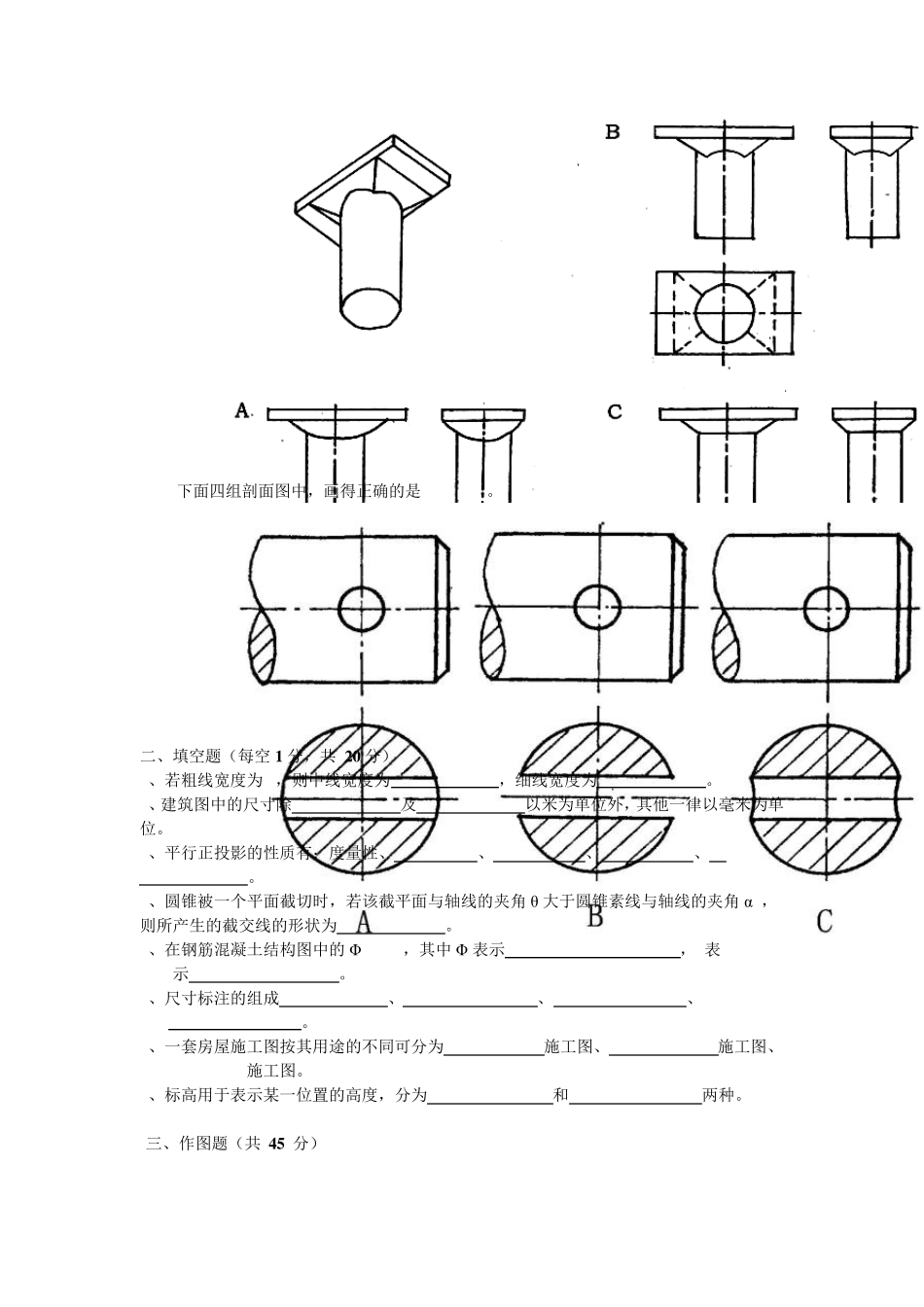

1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 答案：一般用中粗短斜线绘制，其倾斜方向与尺寸线成顺时针 45 度角，长度宜为 2-3mm。 2、何为全剖面图？一般适用于什么情况？ 答 案 ： 全 剖 面 图 是用一个剖切面把物体整个切开后所画出的剖面图。适用于一个剖 切面剖切后就能把内部形状表示清楚的物体。 1、下列图中反映两直线垂直相交的是（ B ）。 A B C D 2、找到与投影图相对应的几何体，并填写相应的编码。 (1) （ E ） (2) （ ） 3、已知形体的主、俯视图，正确的左视图是（ C ）。 4、已知形体的主视图和俯视图，正确的左视图是（ ）。 5、已知形体的主、俯视图，判断正确的左视图是（ C ）。 6、已知形体的主、俯视图，正确的左视图是（ ）。 7、已知形体的主、俯视图，正确的左视图是（ B ）。 8、对照轴侧图，正确的三面投影图是（ ）。 9. 下面四组剖面图中，画得正确的是( A )。 二、填空题（每空 1 分，共 2 0 分） 1、若粗线宽度为 b，则中线宽度为 ，细线宽度为 。 2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。 3、平行正投影的性质有：度量性、 、 、 、 。 4、圆锥被一个平面截切时，若该截平面与轴线的夹角 θ 大于圆锥素线与轴线的夹角 α ，则所产生的截交线的形状为 。 5、在钢筋混凝土结构图中的Φ 6@200，其中Φ 表示 ，@表示 。 6、尺寸标注的组成 、 、 、 。 7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。 8、标高用于表示某一位置的高度，分为 和 两种。 三、作图题（共 4 5 分） 1、 根据组合体的两个视图，补画第三视图。（共 17分） （1）（9分） （2）（8分） 2、 求作三角形 ABC与四边形的交线，并表明可见性。（8分） 3、 试求正四棱锥被平面切割后的三面投影。（10分） 4、 试求圆拱屋面与斜屋面的交线。（10分） 四、作图应用题（共 1 5 分） 作图要求：根据所给梁的剖面图，在指定位置完成 1-1和 2-2断面图，并对钢筋进行标注。 得分 阅卷人 工程制图答案A 一 二、填空题（每空 1分，共 20 分） 答案如下，每空 1分。 1、0.5b 0.25b 2、标高 总平面图 3、积聚性 平行性 定比性 相仿性 4、椭圆 5、钢筋等级符号 相邻钢筋中心距 6、尺寸线 尺寸界线 起止符号 尺寸数字 7、建筑 结构 设备 8、...
