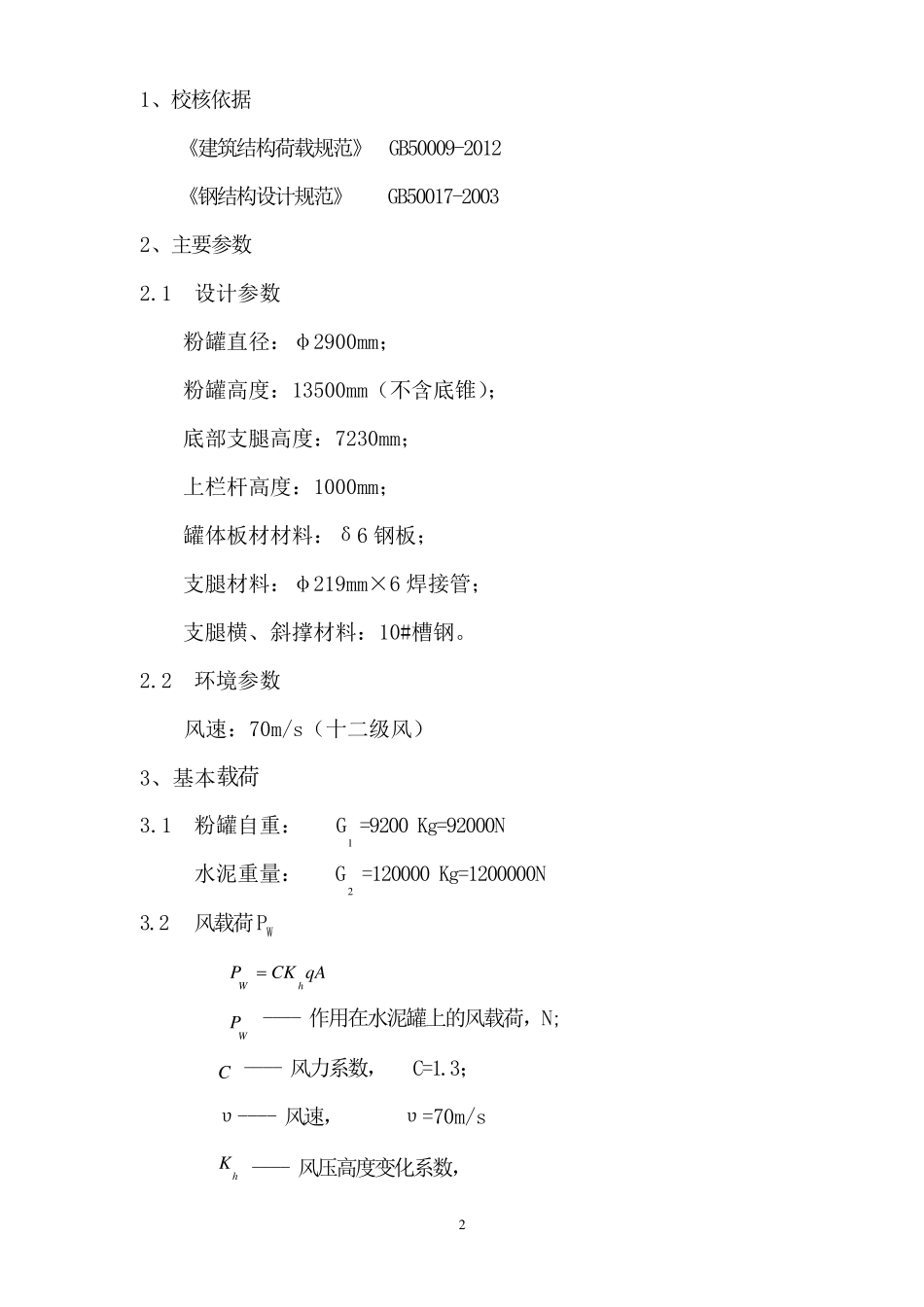

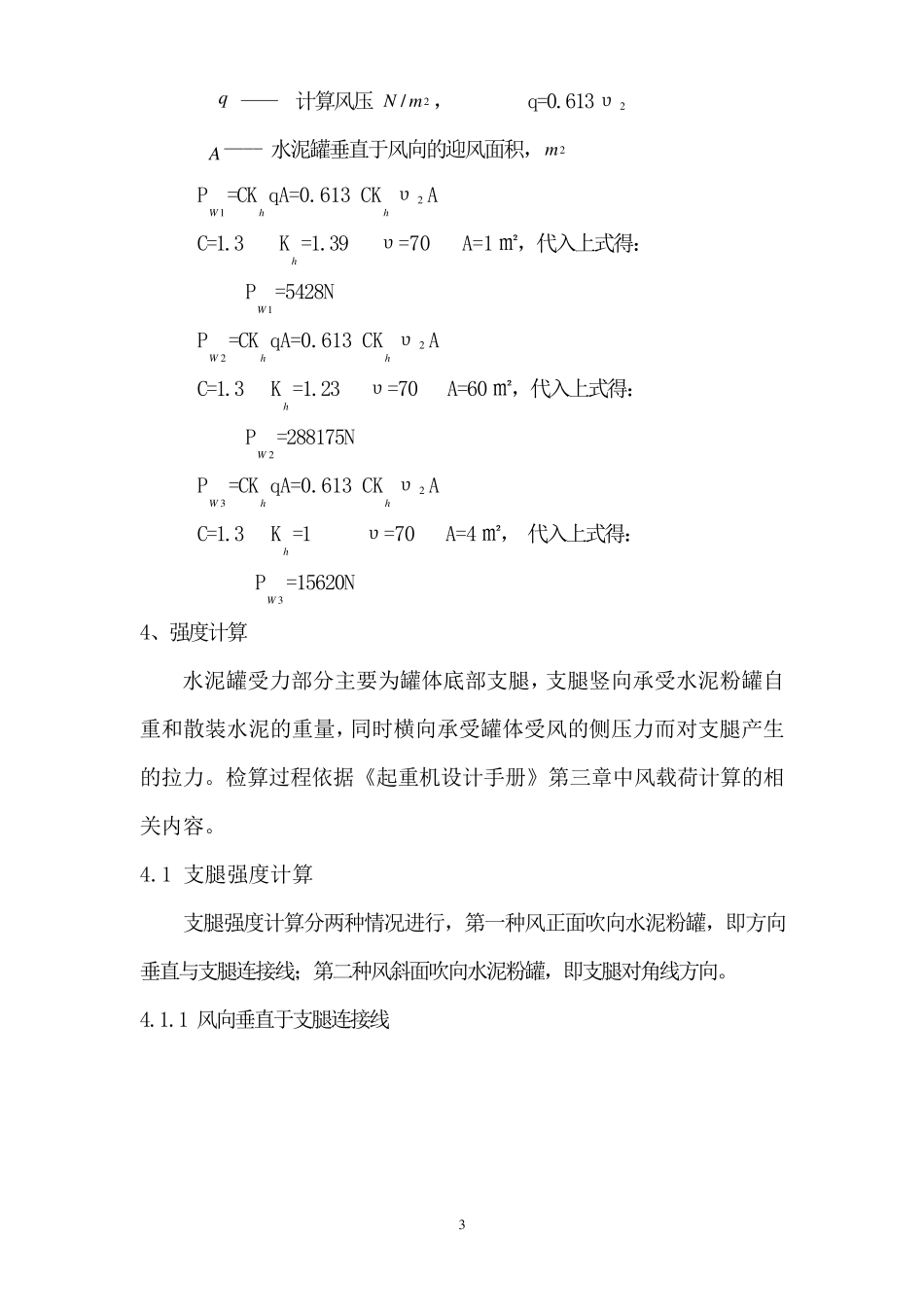

1 青岛市红岛—胶南城际（井冈山路—大珠山段） 轨道交通工程 朝两区间 1 号竖井水泥罐抗风强度计算 编制： 审核： 批准： 中国交建青岛轨道交通 R3 线工程五工区项目经理部 二○一四年十二月十六日 2 1、校核依据 《建筑结构荷载规范》 GB50009-2012 《钢结构设计规范》 GB50017-2003 2、主要参数 2.1 设计参数 粉罐直径：φ2900mm； 粉罐高度：13500mm（不含底锥）； 底部支腿高度：7230mm； 上栏杆高度：1000mm； 罐体板材材料：δ6 钢板； 支腿材料：φ219mm×6 焊接管； 支腿横、斜撑材料：10#槽钢。 2.2 环境参数 风速：70m/s（十二级风） 3、基本载荷 3.1 粉罐自重： G1 =9200 Kg=92000N 水泥重量： G2 =120000 Kg=1200000N 3.2 风载荷PW qACKPhW  WP ---- 作用在水泥罐上的风载荷，N; C ---- 风力系数， C=1.3； υ---- 风速， υ=70m/s hK ---- 风压高度变化系数， 3 q ---- 计算风压 2/ mN， q=0.613υ 2 A---- 水泥罐垂直于风向的迎风面积，2m P1W =CKh qA=0.613 CKh υ 2 A C=1.3 Kh =1.39 υ=70 A=1 ㎡，代入上式得： P1W =5428N P2W =CKh qA=0.613 CKh υ 2 A C=1.3 Kh =1.23 υ=70 A=60 ㎡，代入上式得： P2W =288175N P3W =CKh qA=0.613 CKh υ 2 A C=1.3 Kh =1 υ=70 A=4 ㎡， 代入上式得： P3W =15620N 4、强度计算 水泥罐受力部分主要为罐体底部支腿，支腿竖向承受水泥粉罐自重和散装水泥的重量，同时横向承受罐体受风的侧压力而对支腿产生的拉力。检算过程依据《起重机设计手册》第三章中风载荷计算的相关内容。 4.1 支腿强度计算 支腿强度计算分两种情况进行，第一种风正面吹向水泥粉罐，即方向垂直与支腿连接线；第二种风斜面吹向水泥粉罐，即支腿对角线方向。 4.1.1 风向垂直于支腿连接线 4 h1 =15.3m h2 =12.71m h3 =4.9m L1 =1.95m 4.1.1.1 以B 点为支点 (1)粉罐空载时 P1W h1 + P2W h2 + P3W h3 =PA L1 +G1 ×0.5 L1 得： PA =19127368N (2)粉罐满载时 P1W h1 + P2W h2 + P3W h3 =PA L1 +（G1 + G2 ）×0.5 L1 得： PA =1312737 N 4.1.1.2 以A 点为支点 (1)粉罐空载时 P1W h1 + P2W h2 + P3W h3 +G1 ×0.5 L1 =PB L1 得： PB =2558736.41N (2)粉罐满载时 P1W h1 + P2W h2 + P3W h3 +（G1 + G2 ）×...
