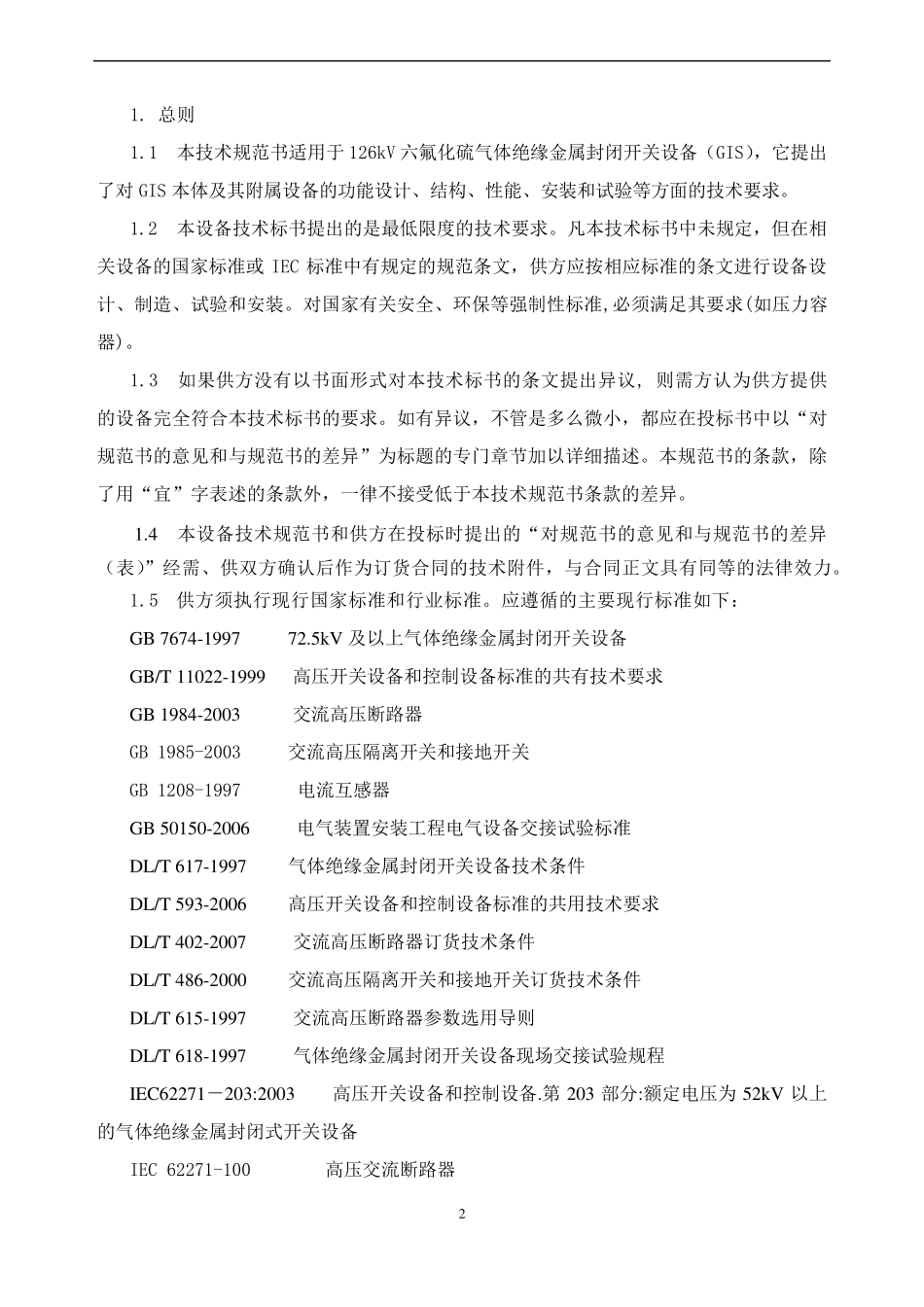

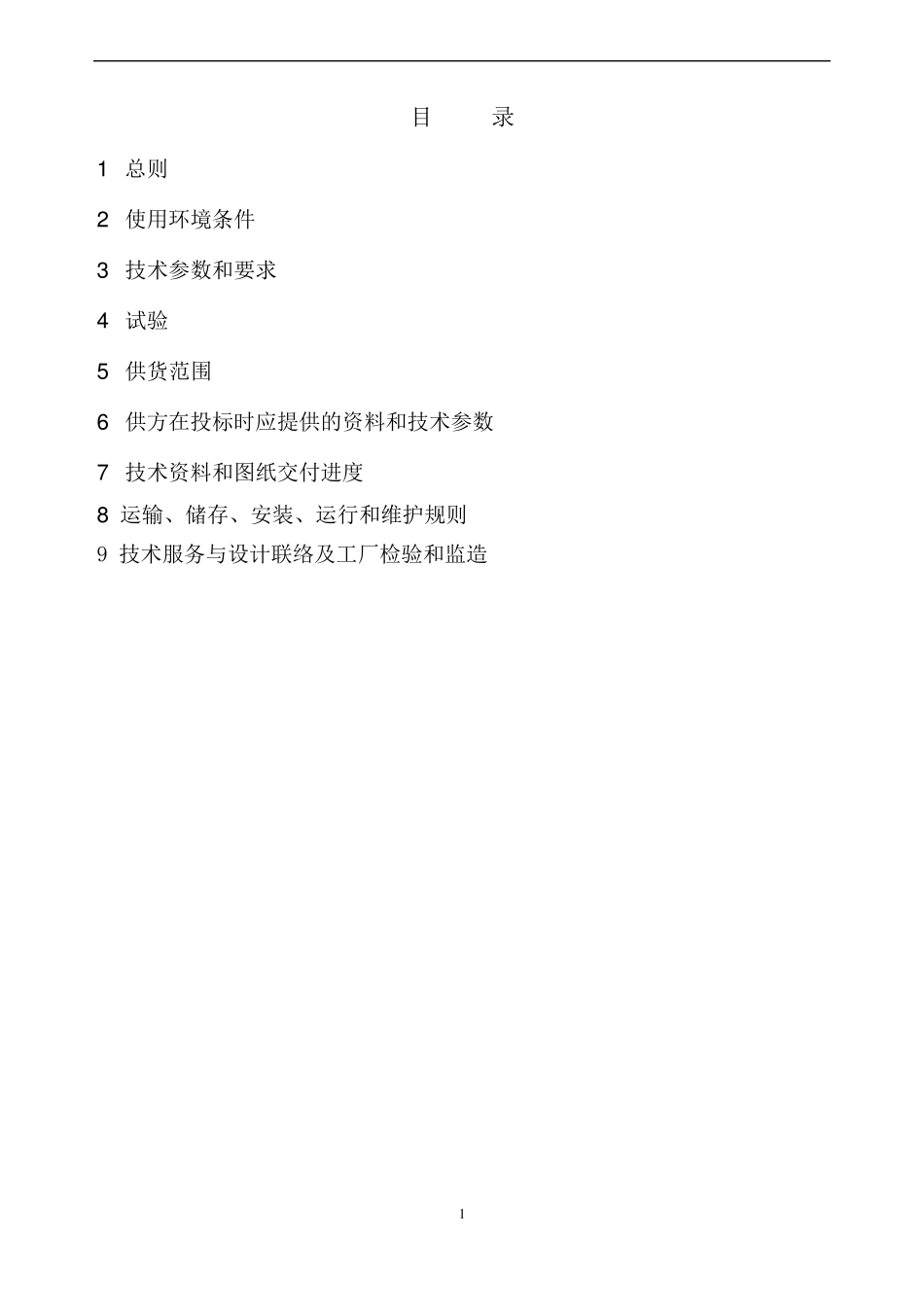

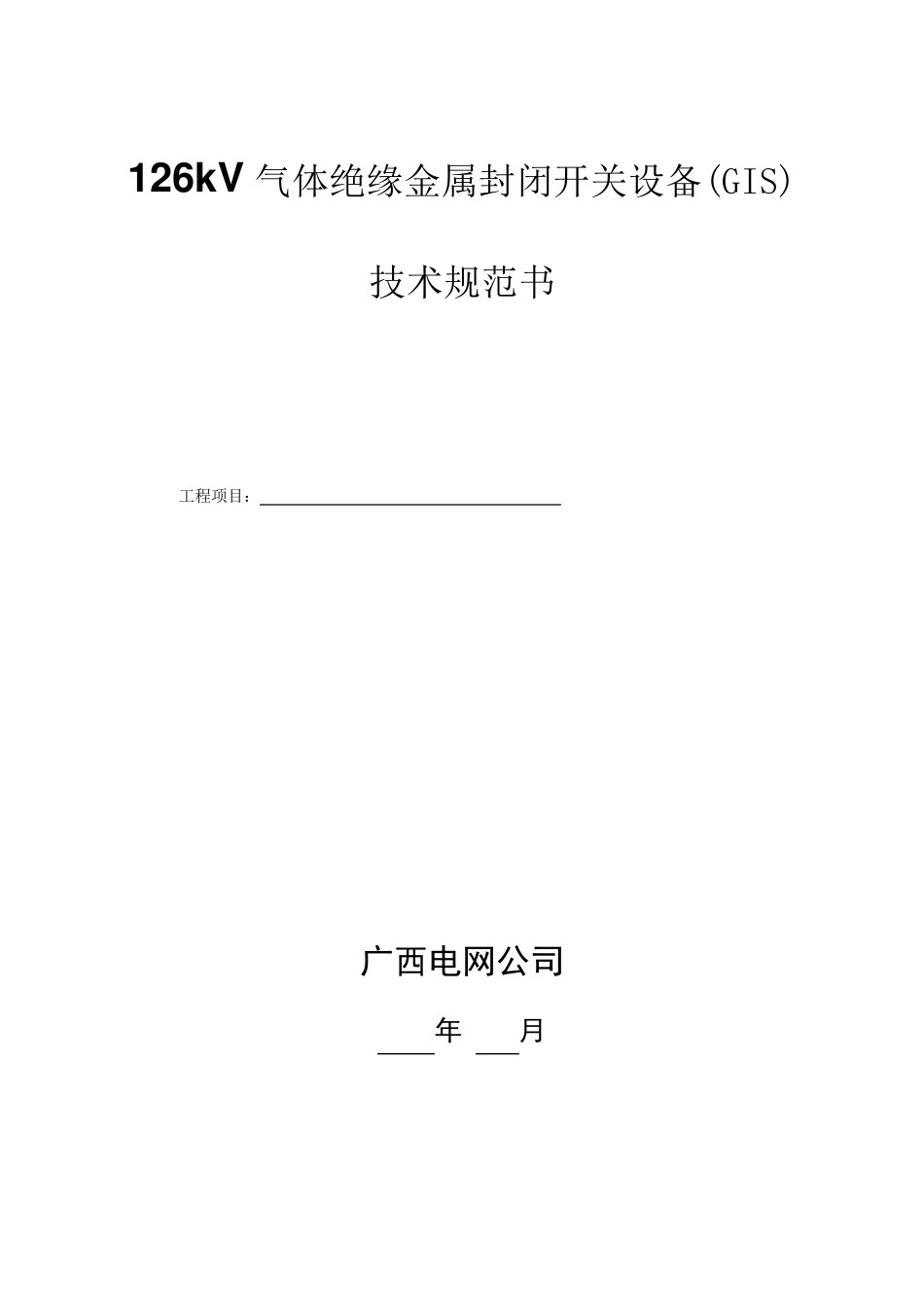

126kV 气体绝缘金属封闭开关设备(GIS) 技术规范书 工程项目: 广西电网公司 年 月 1 目 录 1 总则 2 使用环境条件 3 技术参数和要求 4 试验 5 供货范围 6 供方在投标时应提供的资料和技术参数 7 技术资料和图纸交付进度 8 运输、储存、安装、运行和维护规则 9 技术服务与设计联络及工厂检验和监造 2 1. 总则 1.1 本技术规范书适用于126kV 六氟化硫气体绝缘金属封闭开关设备(GIS),它提出了对GIS 本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术标书提出的是最低限度的技术要求。凡本技术标书中未规定,但在相关设备的国家标准或IEC 标准中有规定的规范条文,供方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准,必须满足其要求(如压力容器)。 1.3 如果供方没有以书面形式对本技术标书的条文提出异议, 则需方认为供方提供的设备完全符合本技术标书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。本规范书的条款,除了用“宜”字表述的条款外,一律不接受低于本技术规范书条款的差异。 1.4 本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异(表)”经需、供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业 标准。应遵 循 的主 要现行标准如下 : GB 7674-1997 72.5kV 及以上 气体绝缘金属封闭开关设备 GB/T 11022-1999 高 压开关设备和控 制设备标准的共 有技术要求 GB 1984-2003 交 流 高 压断 路 器 GB 1985-2003 交 流 高 压隔 离 开关和接地 开关 GB 1208-1997 电 流 互 感 器 GB 50150-2006 电 气装置 安装工 程 电 气设备交 接试验标准 DL/T 617-1997 气体绝缘金属封闭开关设备技术条件 DL/T 593-2006 高 压开关设备和控 制设备标准的共 用技术要求 DL/T 402-2007 交 流 高 压断 路 器订货技术条件 DL/T 486-2000 交 流 高 压隔 离 开关和接地 开关订货技术条件 DL/T 615-1997 交 流 高 压断 路 器参 数 选 用导 则 DL/T 618-1997 气体绝缘金属封闭开关设备现场 交 接试验规程 IEC62271- 203:2003 高 压开关设备和控 制设备.第203 部 分 :额 定电 压...
