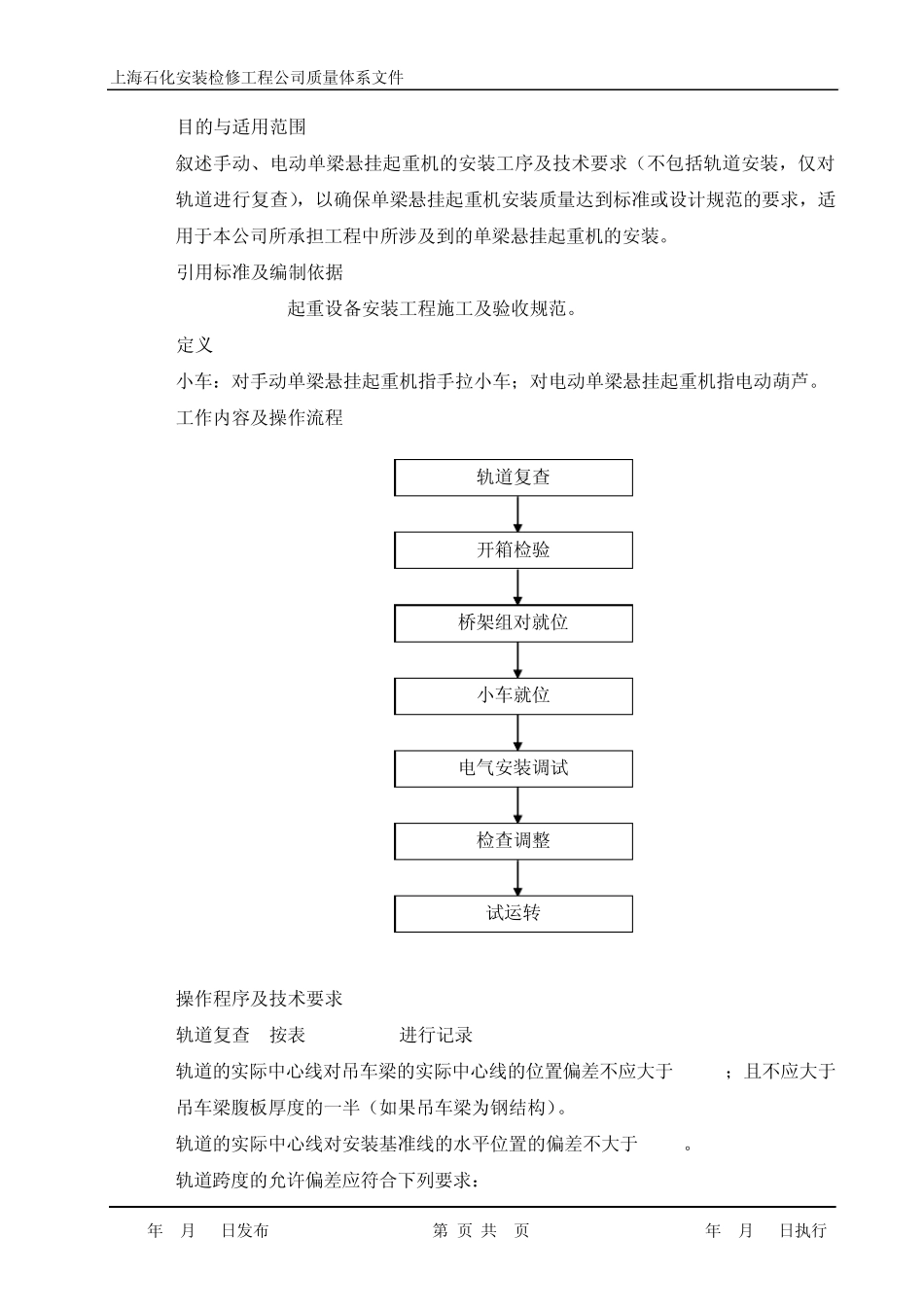

专业体系文件 编号： SPI/SM-QZ-TP-003 文件类型 文件页数 附件页数 版次 修订说明 受控编号 SM 7 0 第三版 换版 单梁悬挂式起重机安装 作业指导书 第三版 2005.04.28 2005.04.28 徐 斌 邹永兴 梁选翠 第二版 2002.12.20 2002.12.20 唐春英 梁选翠 庄火林 第一版 2000.01.20 2000.01.25 于林军 梁选翠 石恩显 版次 发布日期 实施日期 编 制 审 核 批 准 上 海 石 化 安装检 修工 程 公 司 上海石化安装检修工程公司质量体系文件 SPI/SM-QZ-TP-003 2005年4月28日发布 第2页/共7页 2005年4月28日执行 1. 目的与适用范围 叙述手动、电动单梁悬挂起重机的安装工序及技术要求（不包括轨道安装，仅对轨道进行复查），以确保单梁悬挂起重机安装质量达到标准或设计规范的要求，适用于本公司所承担工程中所涉及到的单梁悬挂起重机的安装。 2. 引用标准及编制依据 GB50278-98 起重设备安装工程施工及验收规范。 3. 定义 小车：对手动单梁悬挂起重机指手拉小车；对电动单梁悬挂起重机指电动葫芦。 4. 工作内容及操作流程 5. 操作程序及技术要求 5.1 轨道复查 (按表 SPI-QZ-02进行记录) 5.1.1 轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于 10 mm；且不应大于吊车梁腹板厚度的一半（如果吊车梁为钢结构）。 5.1.2 轨道的实际中心线对安装基准线的水平位置的偏差不大于 3 mm。 5.1.3 轨道跨度的允许偏差应符合下列要求： 轨道复查 开箱检验 电气安装调试 小车就位 检查调整 试运转 桥架组对就位 上海石化安装检修工程公司质量体系文件 SPI/SM-QZ-TP-003 2005年4月28日发布 第3页/共7页 2005年4月28日执行 （1） 起重机轨道跨度≤10 m，跨度允许偏差为±3 mm。 （2） 起重机轨道跨度＞10 m，跨度允许偏差按下式计算，但最大不超过±15 mm。 △S=±[3+0.25×（S-10）] mm △S----起重机跨度的允许偏差（mm） S----起重机轨道跨度（m） 5.1.4 轨道顶面对其设计位置的纵向倾斜度不应大于 1/1000；每 2 m测一点，全行程内高低差不应大于 10 mm。 5.1.5 轨道顶面基准点的标高相对于设计标高的允许偏差为±5 mm。 5.1.6 同一截面内两条平行轨道的标高相对差不应大于 5 mm。 5.1.7 用水平导向轮导向的起重机，其轨道沿长度方向在水平面内的弯曲，每 2 m测量长度内允许偏差为±1 mm。 5.1.8 工字钢轨道的横向倾斜度不应...
