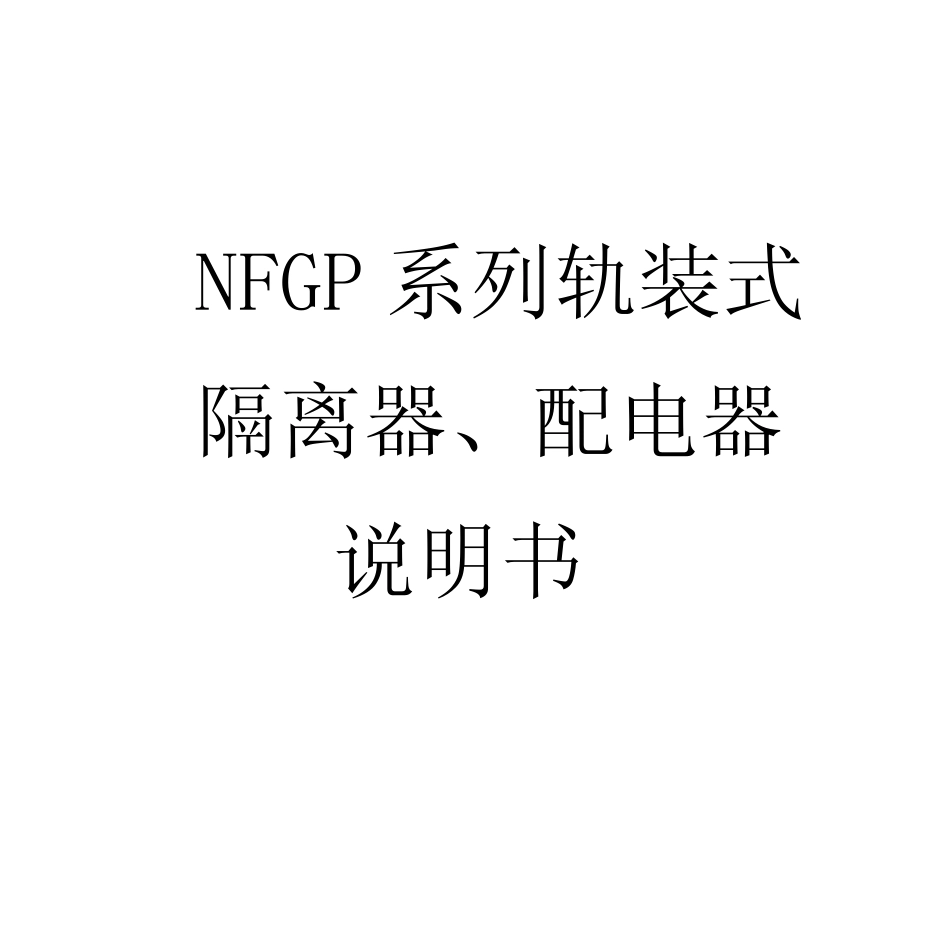

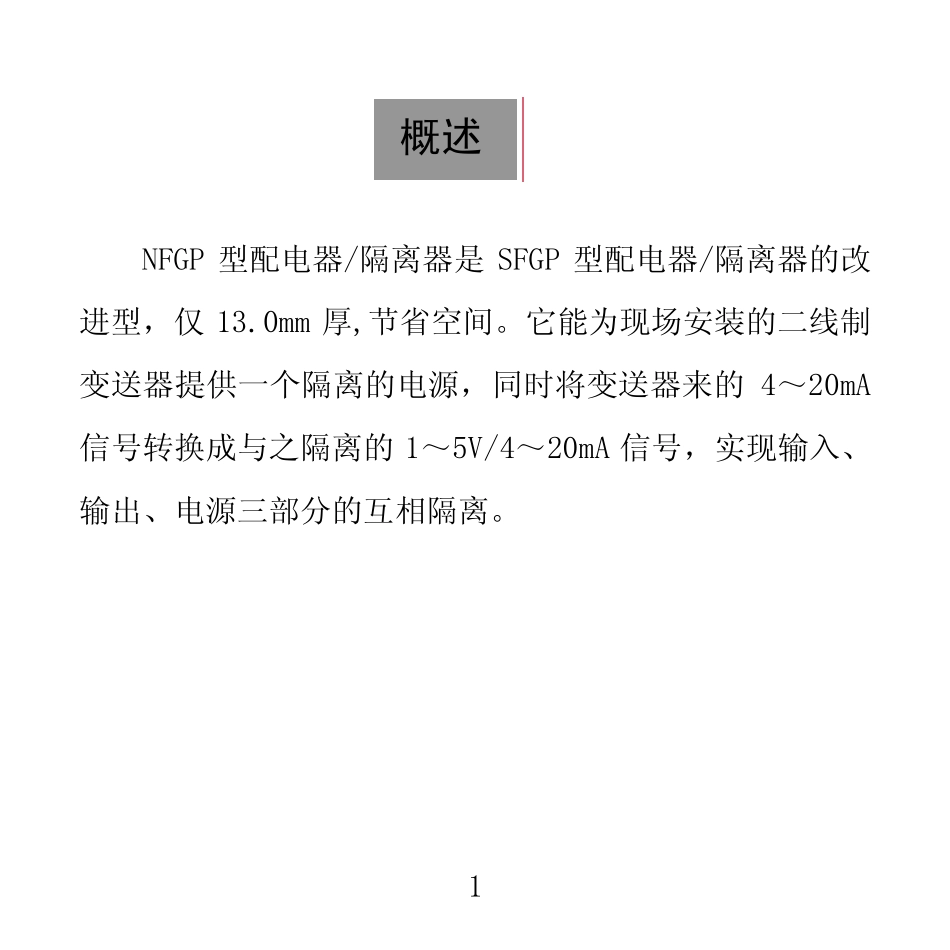

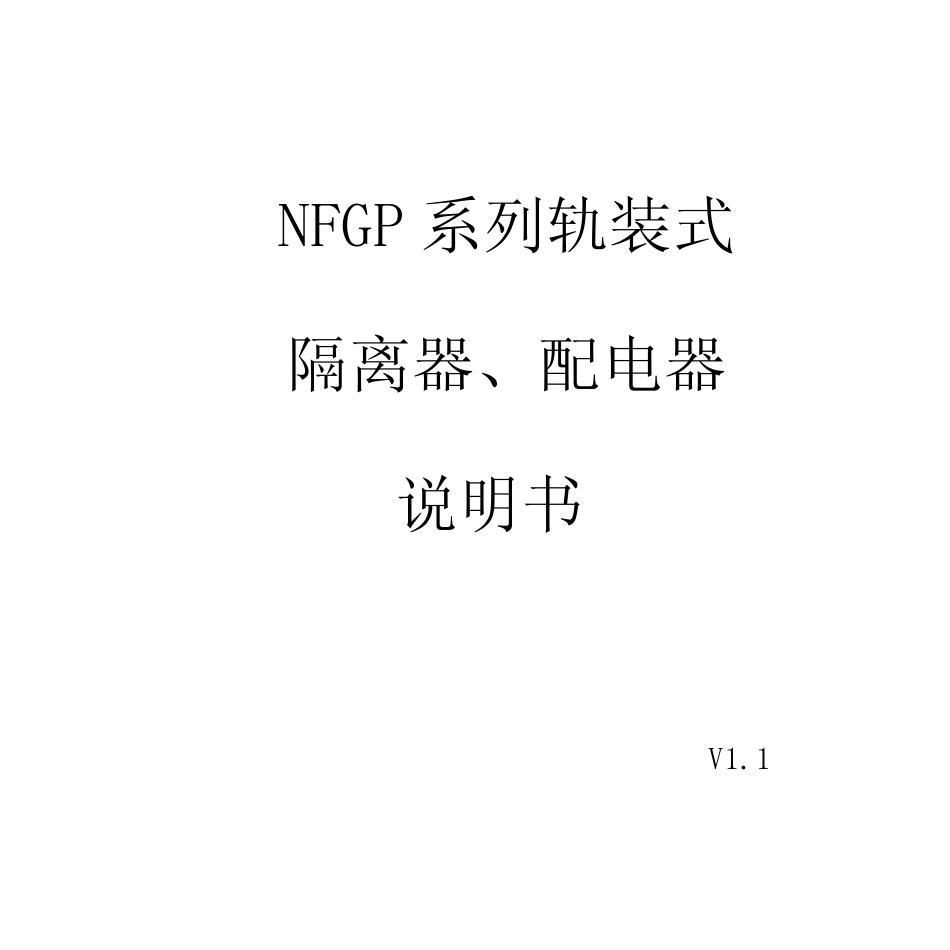

NFGP 系列轨装式 隔离器、配电器 说明书 NFGP 系列轨装式 隔离器、配电器 说明书 V1.1 1 NFGP 型配电器/隔离器是SFGP 型配电器/隔离器的改进型,仅13.0mm 厚,节省空间。它能为现场安装的二线制变送器提供一个隔离的电源,同时将变送器来的4~20mA信号转换成与之隔离的1~5V/4~20mA 信号,实现输入、输出、电源三部分的互相隔离。 概述 2 1.输入信号 0~10mA/4~20mA/0~5V/1~5V/0~10V 2.输入阻抗 电流:51Ω 电压:500KΩ 3.输出信号 0~10mA/4~20mA/0~5V/1~5V/0~10V 4.输出电阻 250Ω(1~5V 输出时) >500KΩ(4~20mA 输出时) 5.负载电阻(4~20mA 输出时) ≤500Ω 需要更大的负载能力请在订货时说明 6.精度 ±0.2%F.S(出厂默认)、 ±0.1%F.S(订货时需备注) 7.温漂 ±0.15%F.S/10℃ 8.响应时间(0-90%,100%-10%) <10ms 9.绝缘电阻 ≥100MΩ/500VDC 主要技术指标 3 10.绝缘强度 输入/ 输出/电源之间1000V(AC)1 分钟 11.电源电压 20~30VDC 12.电源指示 通电时,LED 电源灯亮红灯 13.电流消耗(24VDC 供电时) ≤45mA(一入一出) ≤55mA(一入两出) ≤85mA(两入两出) ≤70mA(一入三出) 14.最大输出电流限制 约26mA 15.工作条件 温度-10~60℃;相对湿度≤85% 16.外型尺寸 13×122×117mm(宽×高×深) 17.安装形式 支撑型轨 TS35 4 选型型谱 工作原理图 输入保护24VDCDC/DC4-20mADC或1-5VDC4-20mADC(1-5VDC)输入信号处 理输出信号处 理5 型 谱 说 明 NFGP 轨装式配电器/隔离器 00 不需要此输入通道 11 0~10V(DC)输入,隔离器 22 0~20 mA (DC)输入,隔离器 44 应用于二线制变送器 配电输出,配电器 55 0~10mA (DC)输入,隔离器 66 4~20mA DC)输入,隔离器 77 0~5V(DC)输入,隔离器 88 1~5V(DC)输入,隔离器 输入信号 类型 IN1/IN2 99 客户特殊要求的分度号 0 00不需要此变送输出 1 110~10V(DC)输出 2 220~20mA(DC)输出 4 444~20mA(DC)输出外供电 5 550~10mA(DC)输出 6 664~20mA(DC)输出 7 770~5V(DC)输出 8 881~5V(DC)输出 输出信号 类型 OUT1/OUT2/OUT3 9 99客户特殊要求的分度号 供电电源 D24VDC 供电 6 选型订货须知:参照以下选型举例,正确规范书写订货型号及代码。 举例1:需要一台单通道的配电器 输入:4-20mA 输出:4-20mA 订货产品型号:NFGP40600D 举例2:需要一台一入三出的隔...
