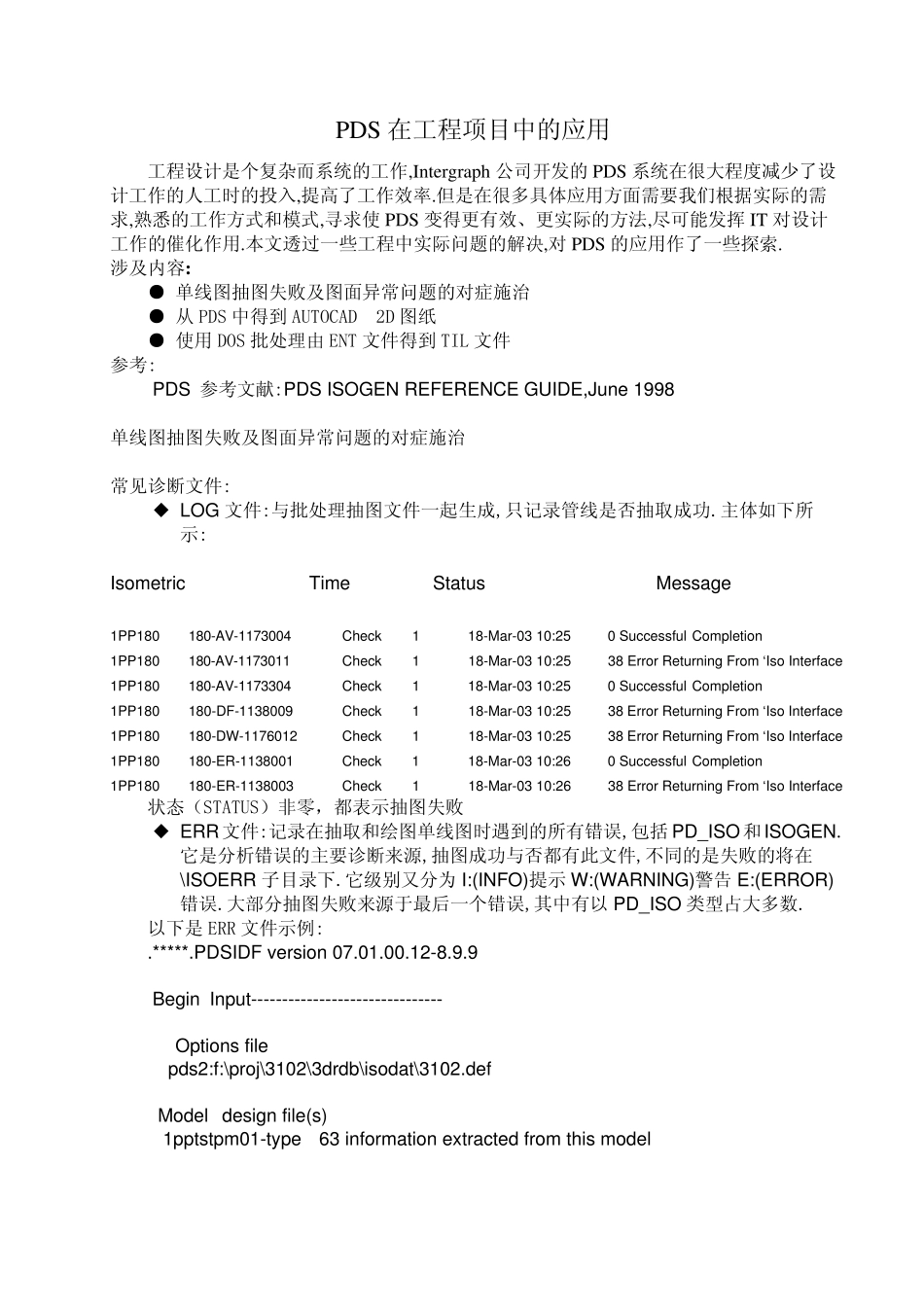

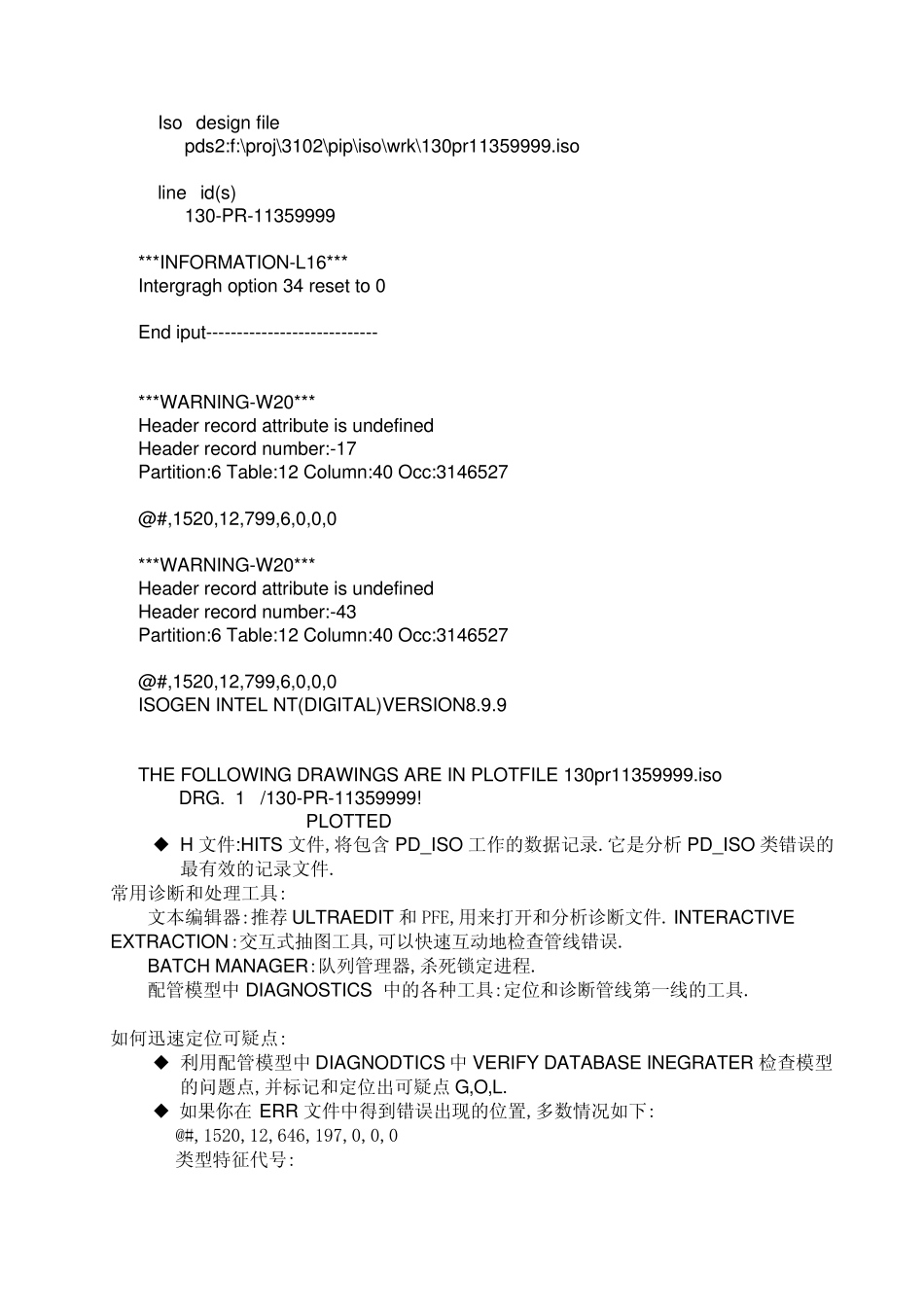

PDS 在工程项目中的应用 工程设计是个复杂而系统的工作,Intergraph 公司开发的PDS 系统在很大程度减少了设计工作的人工时的投入,提高了工作效率.但是在很多具体应用方面需要我们根据实际的需求,熟悉的工作方式和模式,寻求使PDS 变得更有效、更实际的方法,尽可能发挥IT 对设计工作的催化作用.本文透过一些工程中实际问题的解决,对PDS 的应用作了一些探索. 涉及内容: ● 单线图抽图失败及图面异常问题的对症施治 ● 从PDS 中得到AUTOCAD 2D 图纸 ● 使用DOS 批处理由ENT 文件得到TIL 文件 参考: PDS 参考文献:PDS ISOGEN REFERENCE GUIDE,June 1998 单线图抽图失败及图面异常问题的对症施治 常见诊断文件: ◆ LOG 文件:与批处理抽图文件一起生成,只记录管线是否抽取成功.主体如下所示: Isometric Time Status Message 1PP180 180-AV-1173004 Check 1 18-Mar-03 10:25 0 Successful Completion 1PP180 180-AV-1173011 Check 1 18-Mar-03 10:25 38 Error Returning From ‘Iso Interface 1PP180 180-AV-1173304 Check 1 18-Mar-03 10:25 0 Successful Completion 1PP180 180-DF-1138009 Check 1 18-Mar-03 10:25 38 Error Returning From ‘Iso Interface 1PP180 180-DW-1176012 Check 1 18-Mar-03 10:25 38 Error Returning From ‘Iso Interface 1PP180 180-ER-1138001 Check 1 18-Mar-03 10:26 0 Successful Completion 1PP180 180-ER-1138003 Check 1 18-Mar-03 10:26 38 Error Returning From ‘Iso Interface 状态(STATUS)非零,都表示抽图失败 ◆ ERR文件:记录在抽取和绘图单线图时遇到的所有错误,包括PD_ISO 和ISOGEN.它是分析错误的主要诊断来源,抽图成功与否都有此文件,不同的是失败的将在\ISOERR 子目录下.它级别又分为I:(INFO)提示W:(WARNING)警 告 E:(ERROR)错误.大部 分抽图失败来源于 最 后 一个错误,其 中有以 PD_ISO 类 型 占 大多数 . 以 下是ERR 文件示例 : .*****.PDSIDF version 07.01.00.12-8.9.9 Begin Input------------------------------- Options file pds2:f:\proj\3102\3drdb\isodat\3102.def Model design file(s) 1pptstpm01-type 63 information extracted from this model Iso design file pds2:f:\proj\3102\pip\iso\w rk\130pr11359999.iso lin...
