- 1 - 一、机器使用范围 本机主要适用于矿山、建筑、化工、电力、冶金等行业，破碎抗压强度不超过250 兆帕的矿石及石灰石、炉渣、焦碳、煤等，本机不宜用于表面水分大于8-10 的矿石或粘物性的破碎
二、主要技术参数 转子直径转子宽度 ￠ 1250×1050mm 进料口尺寸 1080×400mm 最大进料粒度 350mm、 生产能力 80-120t/h 电动机 Y15L2-6 110KW 980r/min 出料粒度 0-80mm 主轴转速 508r/min 重量（不包括电机） 14100kg 外形尺寸（不包括电机） 2690×2380×2890mm 三、结构与工作原理 本机主要有底座、中箱体、后上架、转子部分等零件部件组成
本机工作时，电动机通过三角皮带带动转子轴，物料即由于旋转转子上的板锤的高速冲击而破碎，并抛向反击衬板再次破碎，然后又从反击面上弹回到板锤作用区重新破碎，这个过程反复进行
直到物料被破碎至所需粒度，物料从进料口到第一破碎，再进入第二破碎腔
当破碎后的矿石粒度小于锤头与反击板之间的缝隙时，就从机内下部排出，即为破碎后的产品
四、安装说明 本机系由制造厂装配后成台供给，当用户收到本机后，应对本机进行检查，以便消除在运输过程中可能产生的弊病
1． 本说明书仅包括破碎机的特殊安装说明，其余可按一般机器的安装规程进行安装

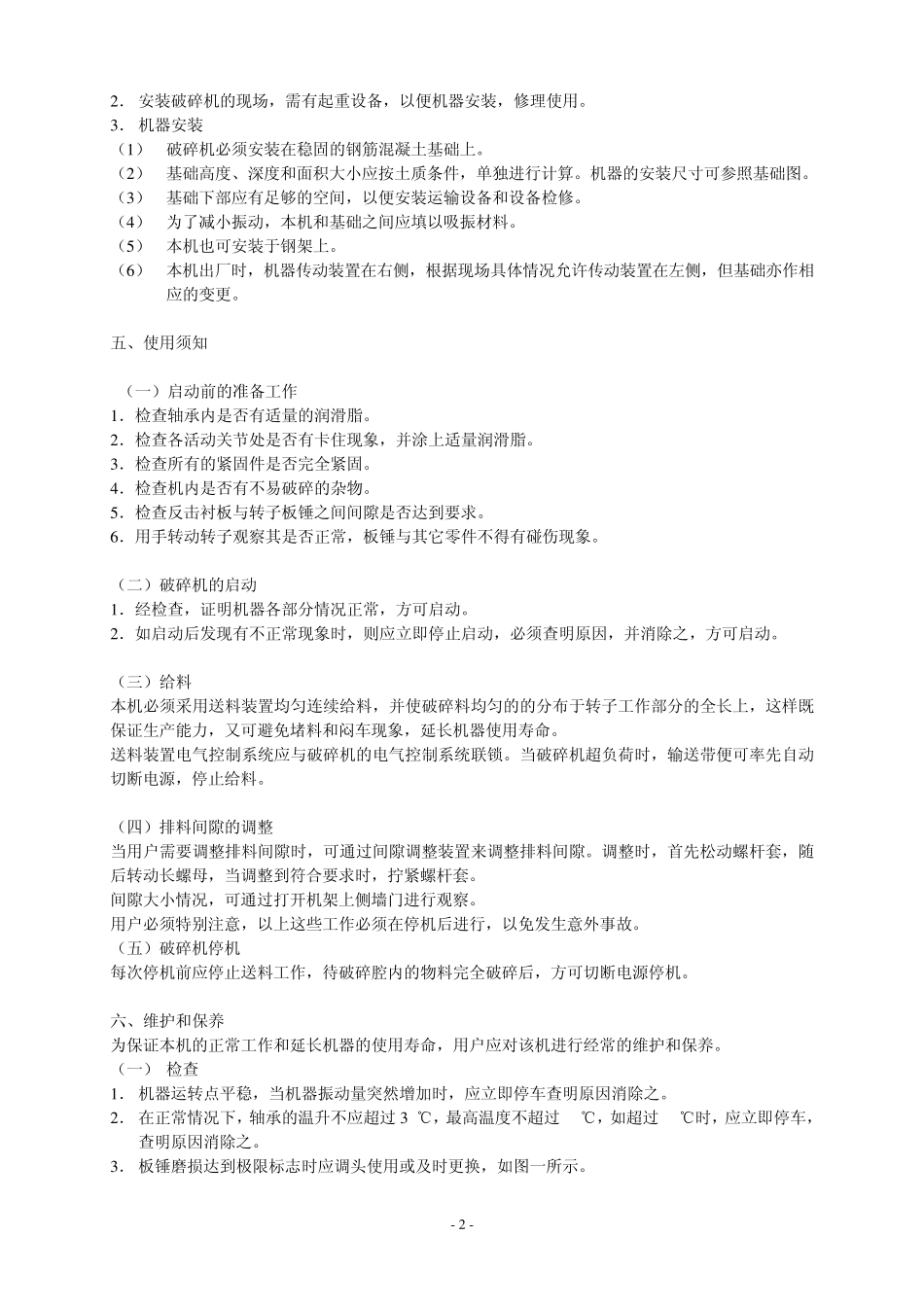

- 2 - 2 ． 安装破碎机的现场，需有起重设备，以便机器安装，修理使用
3 ． 机器安装 （1 ） 破碎机必须安装在稳固的钢筋混凝土基础上
（2 ） 基础高度、深度和面积大小应按土质条件，单独进行计算
机器的安装尺寸可参照基础图
（3 ） 基础下部应有足够的空间，以便安装运输设备和设备检修
（4 ） 为了减小振动，本机和基础之间应填以吸振材料
（5 ） 本机也可安装于钢架上
（6 ） 本机出厂时，机器传动装置在右侧，根据现
