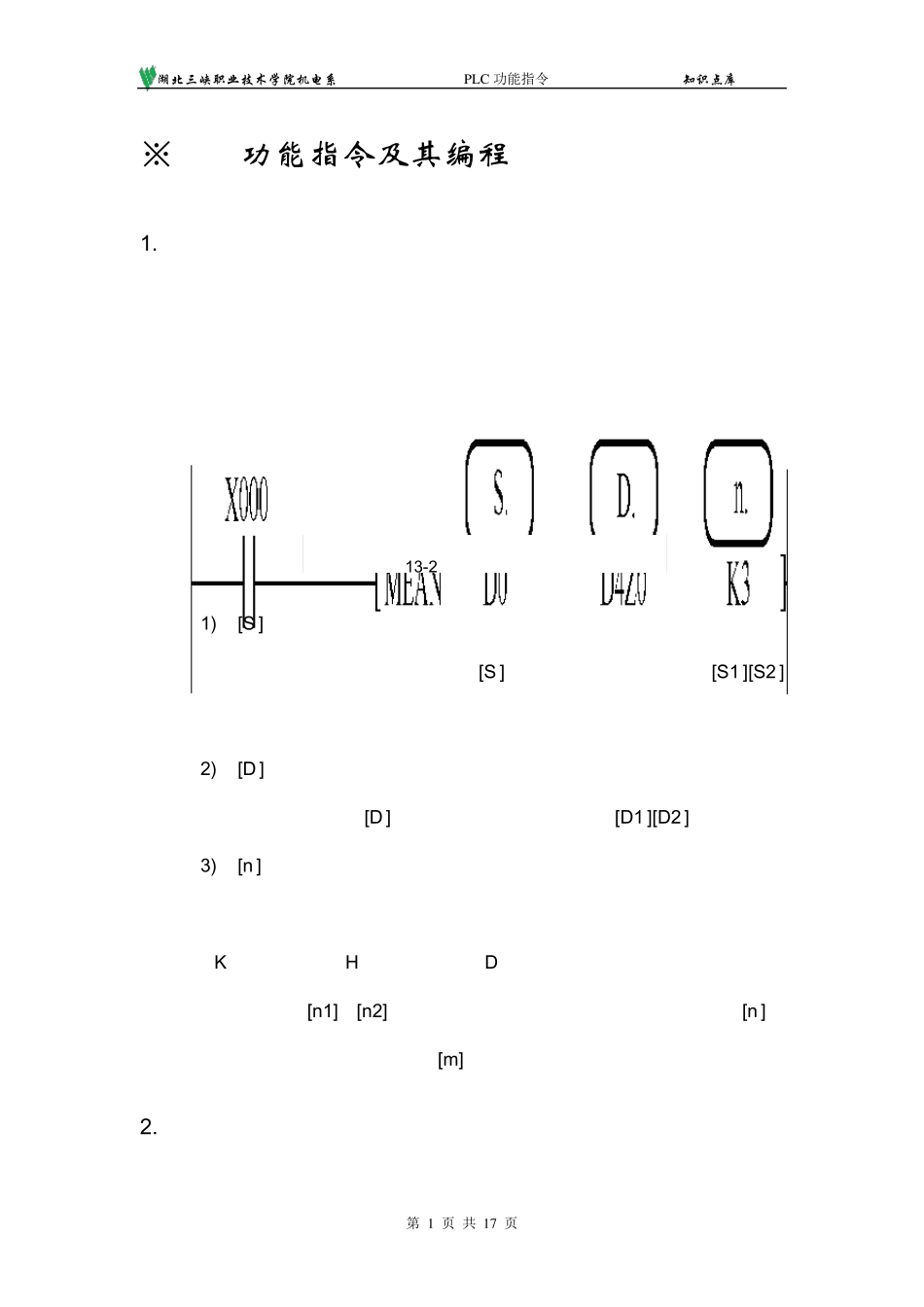

湖北三峡职业技术学院机电系 PLC 功能指令 知识点库 第 1 页 共 17 页 ※PLC功能指令及其编程 1. 功能指令的表示形式 其表现的形式如下： （1) [S﹒]叫做源操作数，其内容不随指令执行而变化，在可利用变址修改软元件的情况下，用加“ ﹒” 符号的[S﹒]表示，源的数量多时，用[S1﹒][S2﹒]等表示。 （2) [D﹒]叫做目标操作数，其内容随指令执行而改变，如果需要变址操作时，用加“ ﹒” 的符号[D﹒]表示，目标的数量多时，用[D1﹒][D2﹒]等表示。 （3) [n﹒]叫做其他操作数，既不作源操作数，又不作目标操作数，常用来表示常数或者作为源操作数或目标操作数的补充说明。可用十进制的K、十六进制的 H 和数据寄存器 D 来表示。在需要表示多个这类操作数时，可用[n1]、[n2]等表示，若具有变址功能，则用加“ ﹒” 的符号[n﹒]表示。此外其他操作数还可用[m]来表示。 2. 数据长度和指令类型 图 13-2 功能指令基本形式 湖北三峡职业技术学院机电系 PLC 功能指令 知识点库 第 2 页 共 17 页 （1) 数据长度 功能指令可处理 l6 位数据和 32 位数据，例如： （2) 指令类型 FX 系列 PLC 的功能指令有连续执行型和脉冲执行型两种形式。连续执行型的如： 上图程序是连续执行方式的例子，当 X1 为 ON 时，上述指令在每个扫描周期都被重复执行一次。 脉冲执行型的如： 3. 操作数 （1) 数据寄存器（D） 数据寄存器是用于存储数值数据的，其值可通过应用指令、数据存取单元及编程装置进行读出或写入。这些寄存器都是 16 位（最高位为符号位），图 13-5 16 位脉冲数据传输指令梯形图表达式 图 13-4 32 位连续数据传输指令梯形图表达式 图 13-3 16 位/32 位数据传输指令梯形图表达式 湖北三峡职业技术学院机电系 PLC 功能指令 知识点库 第 3 页 共 17 页 两个相邻的寄存器、可组成 32 位数据寄存器（例：用 D0 表示（D1，D0）32 位数据位）。 数据寄存器又分一般型，停电保持型和特殊型。 （2) 位组合数据 在 FX 系列 PLC 中，是使用 4 位 BCD 码表示 1 位十进制数据。 K1X0 就表示由 X3～X0 4 个输入继电器的组合。 K1X0 就表示由 X7～X0 8 个输入继电器的组合。 （3) 标志位 功能指令在操作过程中，其运算结果要影响某些特殊继电器或寄存器，通常称其为标志。 1) 一般标志（位） M8020：零标志，如运算结果为 0 时动作； M80...
