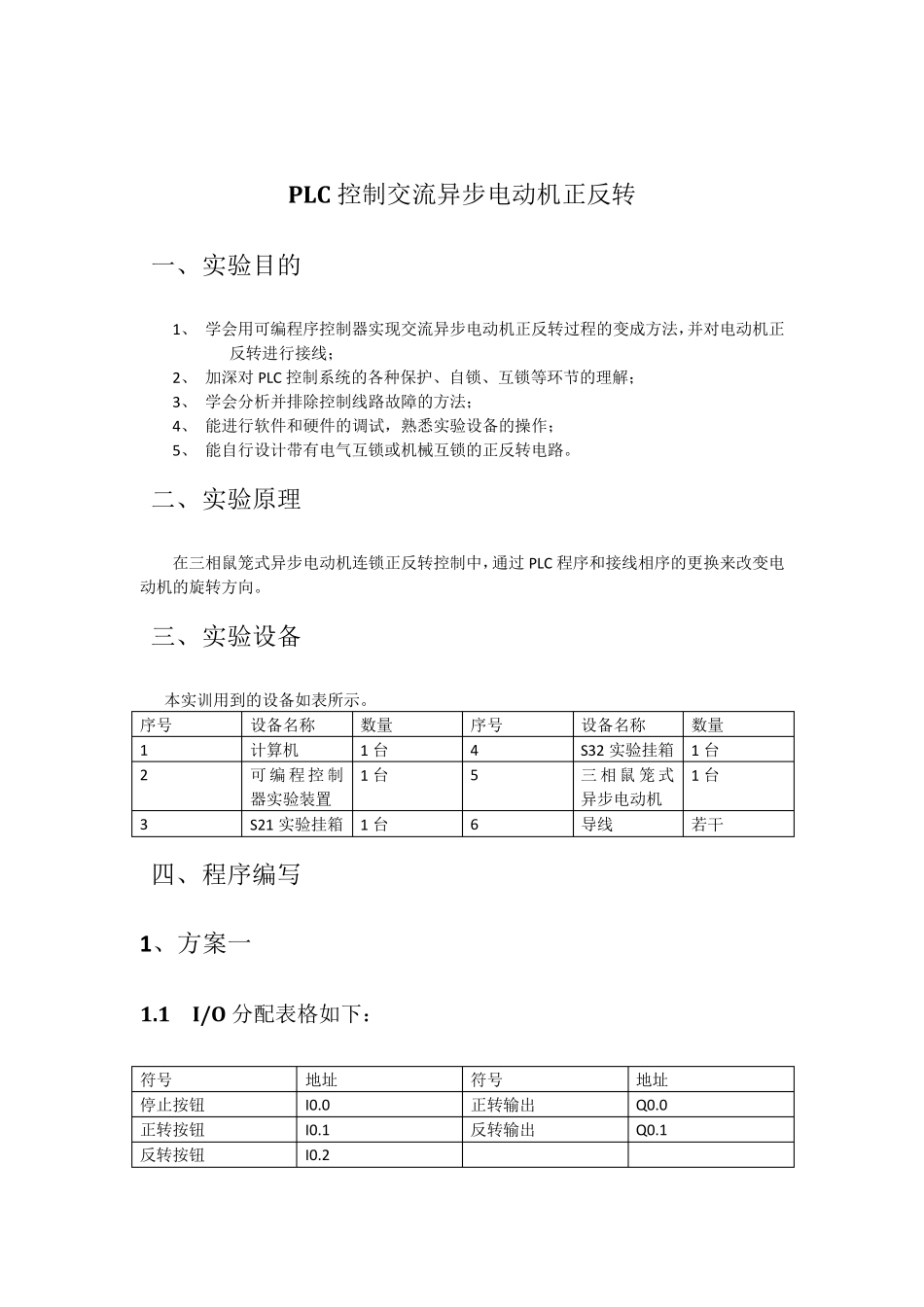

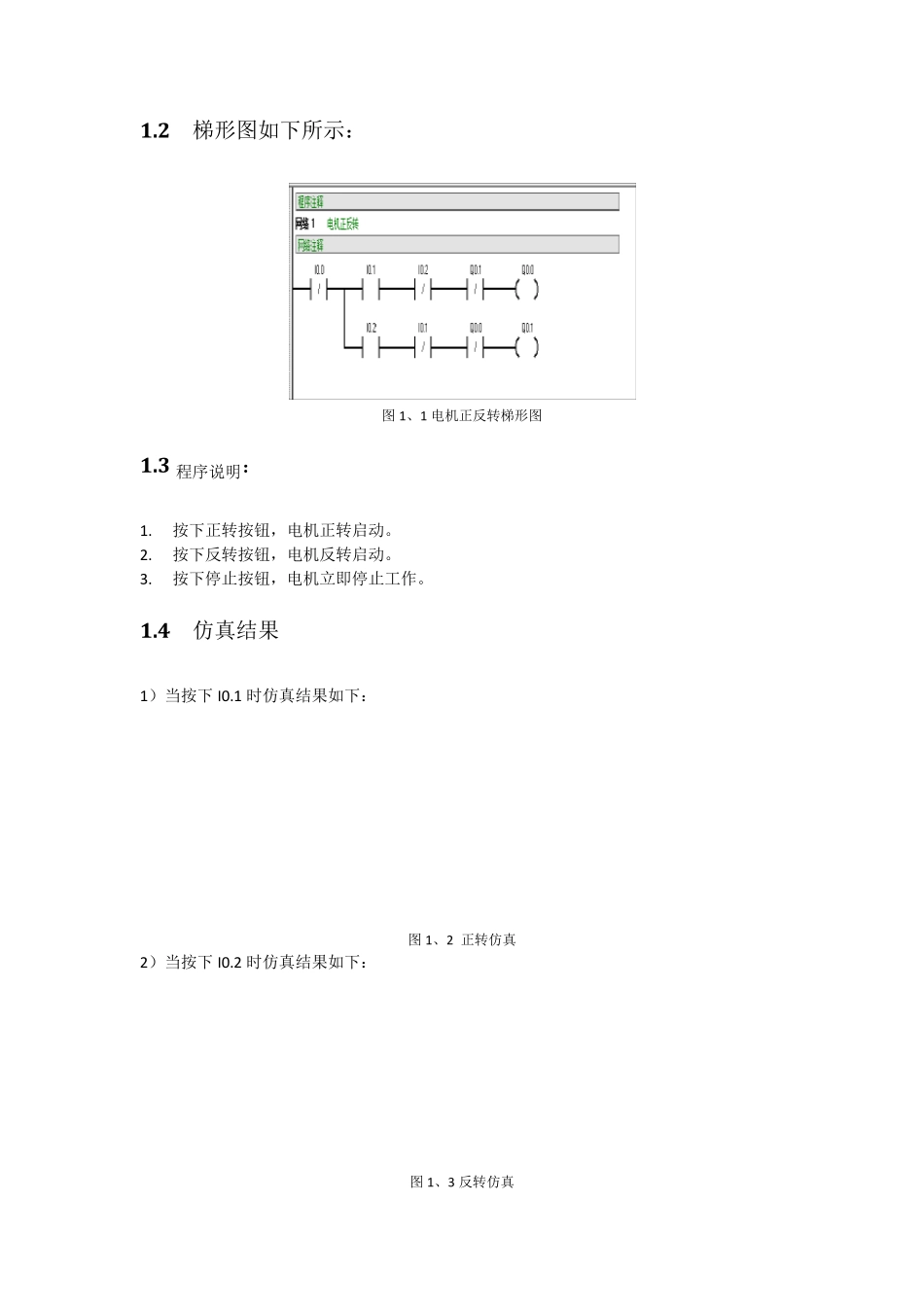

实验总结报告 题目：PLC 控制交流异步电动机正反转 学院： 信息与通信工程学院 指导老师： 涂兵老师 专业： 自动化 班级： 11 级自动化 2Bf 学号： *********** 姓名： * * 序号： 27 PLC 控制交流异步电动机正反转 一、 实验目的 1、 学会用可编程序控制器实现交流异步电动机正反转过程的变成方法，并对电动机正反转进行接线； 2、 加深对 PLC 控制系统的各种保护、自锁、互锁等环节的理解； 3、 学会分析并排除控制线路故障的方法； 4、 能进行软件和硬件的调试，熟悉实验设备的操作； 5、 能自行设计带有电气互锁或机械互锁的正反转电路。 二、 实验原理 在三相鼠笼式异步电动机连锁正反转控制中，通过 PLC 程序和接线相序的更换来改变电动机的旋转方向。 三、 实验设备 本实训用到的设备如表所示。 序号 设备名称 数量 序号 设备名称 数量 1 计算机 1 台 4 S32 实验挂箱 1 台 2 可 编 程 控制器实验装置 1 台 5 三 相 鼠 笼 式异步电动机 1 台 3 S21 实验挂箱 1 台 6 导线 若干 四、 程序编写 1 、方案一 1.1 I/O 分配表格如下： 符号 地址 符号 地址 停止按钮 I0.0 正转输出 Q0.0 正转按钮 I0.1 反转输出 Q0.1 反转按钮 I0.2 1.2 梯形图如下所示： 图1、1 电机正反转梯形图 1.3 程序说明： 1. 按下正转按钮，电机正转启动。 2. 按下反转按钮，电机反转启动。 3. 按下停止按钮，电机立即停止工作。 1.4 仿真结果 1）当按下I0.1 时仿真结果如下： 图1、2 正转仿真 2）当按下I0.2 时仿真结果如下： 图1、3 反转仿真 3）当按下I0.0 时，仿真结果如下： 图1、4 停止仿真 2 、方案二 2.1 I/O 分配表格如下： 符号 地址 符号 地址 停止按钮 I0.0 正转输出 Q0.0 正转按钮 I0.1 反转输出 Q0.1 反转按钮 I0.2 线圈 M0.0 2.2 梯形图如下所示： 图2、1 网络一 图2、2 网络二 图2、3 网络三 2.3 程序说明： 1.按下 I0.1，Q 0.1 置 1 正转启动； 2.按下 I0.2，Q 0.2 置 1 反转启动，同时 Q 0.1 复位正转停止。 3.按下 I0.0,如果是正转，则 Q 0.1 复位，停止正转；如果是反转，则 Q 0.2 复位，停止反转。 2.4 仿真结果: 1）当按下 I0.1 时仿真结果如下： 图2、4 正转仿真 2）当按下 I0.2 时仿真结果如下： 图2、5 反转仿真 3）当按下 I0.0 时，仿...
