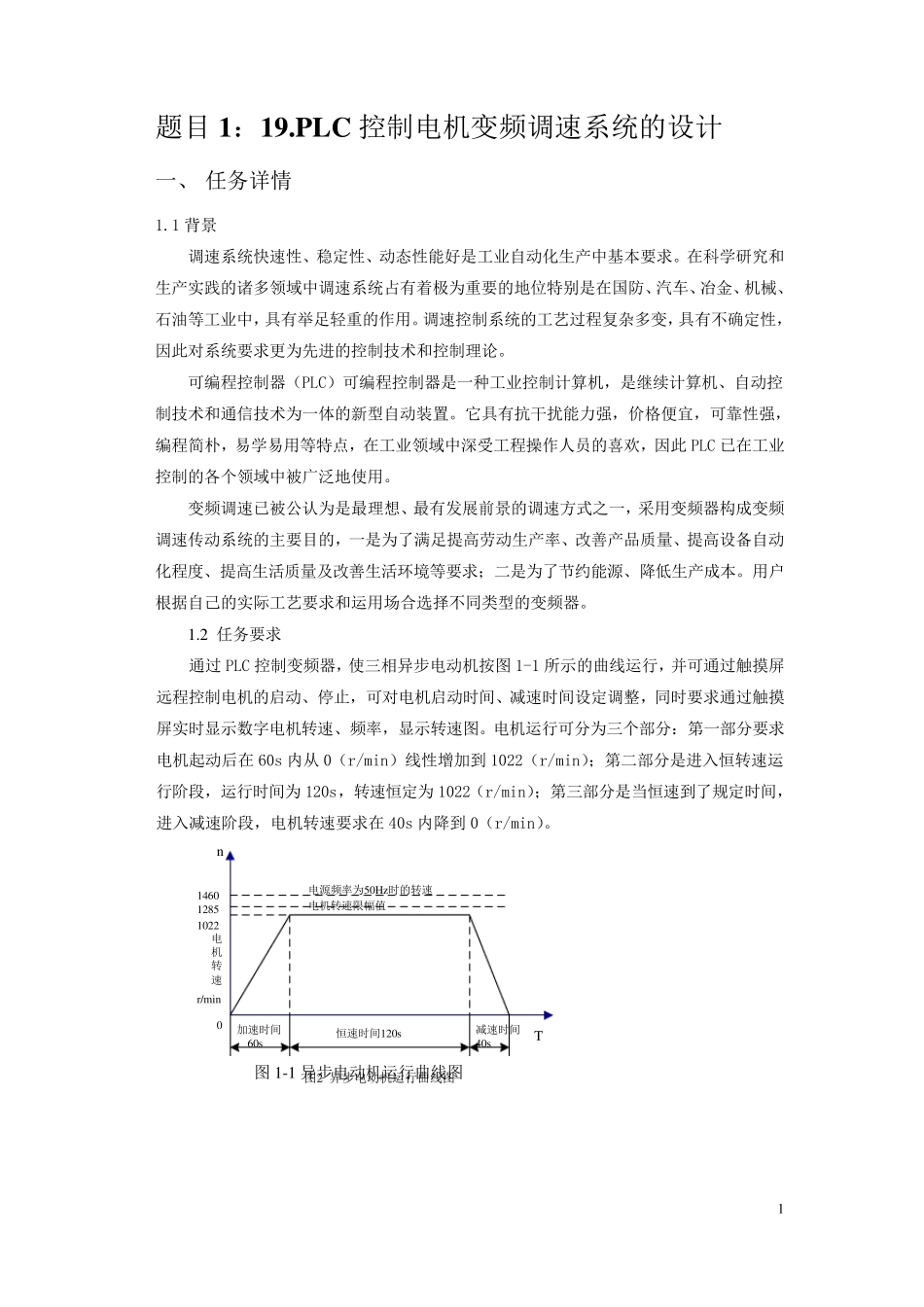

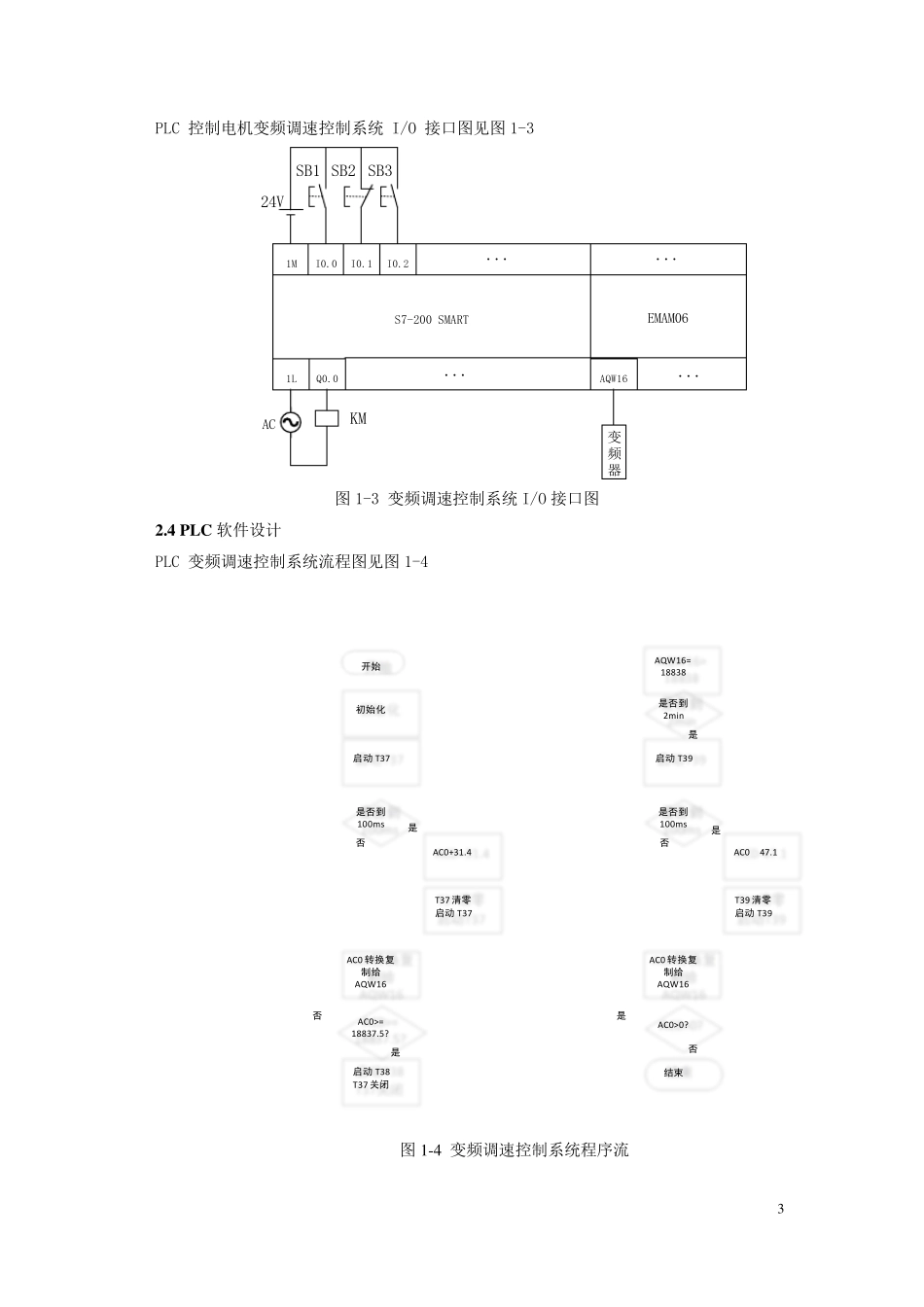

1 题目1:19.PLC 控制电机变频调速系统的设计 一、 任务详情 1.1 背景 调速系统快速性、稳定性、动态性能好是工业自动化生产中基本要求。在科学研究和生产实践的诸多领域中调速系统占有着极为重要的地位特别是在国防、汽车、冶金、机械、石油等工业中,具有举足轻重的作用。调速控制系统的工艺过程复杂多变,具有不确定性,因此对系统要求更为先进的控制技术和控制理论。 可编程控制器(PLC)可编程控制器是一种工业控制计算机,是继续计算机、自动控制技术和通信技术为一体的新型自动装置。它具有抗干扰能力强,价格便宜,可靠性强,编程简朴,易学易用等特点,在工业领域中深受工程操作人员的喜欢,因此 PLC 已在工业控制的各个领域中被广泛地使用。 变频调速已被公认为是最理想、最有发展前景的调速方式之一,采用变频器构成变频调速传动系统的主 要目的,一是为了 满 足提 高 劳 动生产率 、改 善 产品 质 量 、提 高 设备 自动化程度 、提 高 生活 质 量 及 改 善 生活 环 境 等要求; 二 是为了 节 约 能源 、降 低 生产成本。用户根 据 自己 的实际 工艺要求和运 用场 合 选 择 不同 类 型的变频器。 1.2 任务要求 通过 PLC 控制变频器,使三 相 异 步 电动机按 图 1-1 所 示 的曲 线 运 行 ,并 可通过触 摸 屏远 程控制电机的启 动、停 止 ,可对电机启 动时 间 、减 速时 间 设定调整 ,同 时 要求通过触 摸屏 实时 显 示 数 字 电机转 速、频率 ,显 示 转 速图 。电机运 行 可分 为三 个部 分 :第 一部 分 要求电机起 动后 在 60s 内 从 0(r/min)线 性增 加 到 1022(r/min); 第 二 部 分 是进入 恒 转 速运行 阶 段 ,运 行 时 间 为 120s,转 速恒 定为 1022(r/min); 第 三 部 分 是当 恒 速到 了 规 定时 间 ,进入 减 速阶 段 ,电机转 速要求在 40s 内 降 到 0(r/min)。 146012851022电机转速r/min0n电源 频率 为50Hz时 的转 速电机转 速限 幅 值加 速时 间 60s恒 速时 间 120s减 速时 间40sT 图 2 异 步 电动机运 行 曲 线 图 图 1-1 异 步 电动机运 行 曲 线 图 2 二、 方案设计 2.1 电路构造思路 选用 EM AM06 作为 smart 200plc 的扩展模块给予模拟量信号。通过计算,将 1022转速转换为对...
