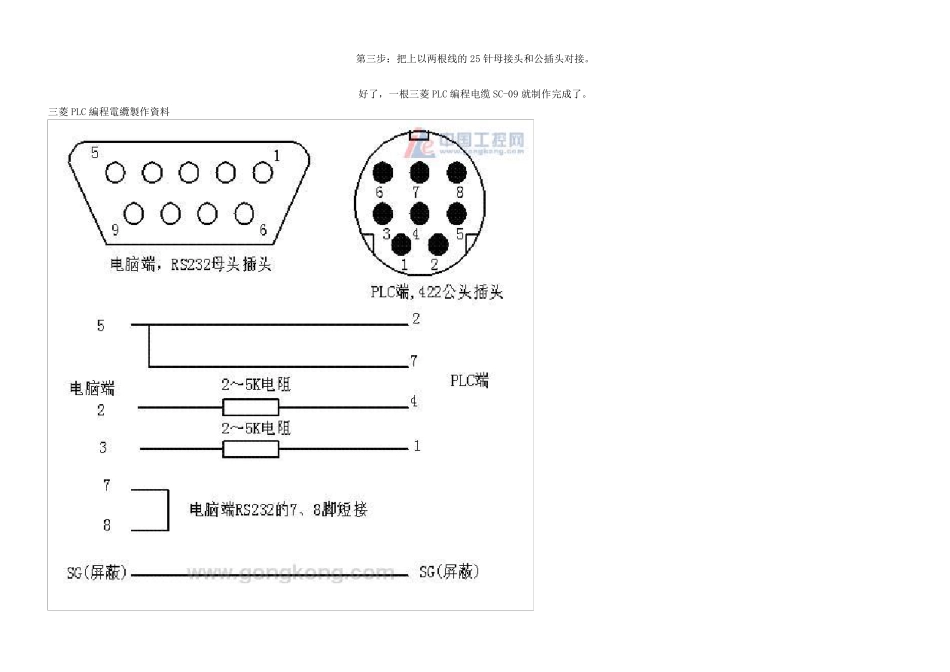

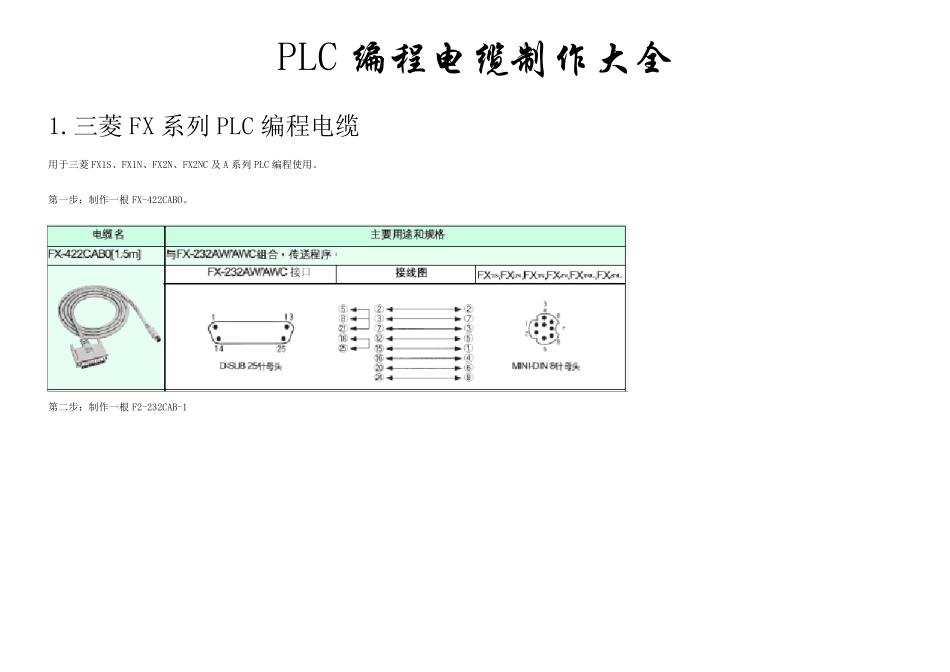

PLC 编 程 电 缆 制 作 大 全 1.三菱FX 系列PLC 编程电缆 用于三菱FX1S、FX1N、FX2N、FX2NC 及 A 系列PLC 编程使用。 第一步：制作一根 FX-422CABO。 第二步：制作一根 F2-232CAB-1 第三步：把上以两根线的25 针母接头和公插头对接。 好了，一根三菱 PLC 编程电缆 SC-09 就制作完成了。 三菱 PLC 編程電纜製作資料 2.欧姆龙編程電纜製作資料 1 2 3 电脑与 PLC/CQM1H 系列的编程电缆 XW2Z-200S-CV 的制作 PLC-PC：2-2 3-3 4-8 5-7 9-5 4 4400 与 OMRON CP1H 的通讯电缆制作 p lc－－－－－－－－－－-hmi 3 3 2 2 9 5 4 ，5 短 3.西门子s7-200 和300 编程电缆制作方法 1、西门子 s7-200 和 300 编程电缆制作方法 s7-200：PPI 通讯方式 1：用 siemens 的 PPI 编程电缆 2：用 rs232/485 转换器，485 与 plc 的 PPI 口的连接方式是： 3－Data＋ 8－Data－ s7-300、400：通过 MPI 通讯，用 siemens 的适配器（PC－Adapter），适配器的一端直接和 plc 的 MPI 口相连，适配器的另一端采用下面的连接方式。 1－1 2－3 //发送端 3－2 //接收端 4－6 //发送确认 5－5 //共地 6－4 //接收确认 7－8 //发送完成 8－7 //接受完成 9－9 Profibus： 1：用专用电缆，一般是 A1-A1 B1-B1 2: 自己制作 3－3 8－8 2、s7200 与 TP170B 通讯电缆的制作 3－－3; 8－－8. 附： 4 .施奈德编程电缆制作 5.GE 公司的编程电缆 1、GE VERMAX 编程电缆制作（电源模件第一个串口）： PLC PC （9 SUB MALE） （9 SUB FEMALE） 2 （T） 2 （R） 3 （R） 3 （T） 5 （G） 5 （G） 2、GE 90—30 系列（CPU351/352/363/364） 编程电缆制作（RS232 端口 6 脚 RJ11 型）： PLC PC （6 RJ11 MALE） （9 SUB FEMALE） 2 （T） 2 （R） 5 （R） 3 （T） 3 （G） 5 （G） 3、GE 90-30、90-70、VersaMax 编程电缆制作（RS232 端口 6 脚 RJ11 型）： PLC RS422/RSRS232 PC （15 SUB MALE） （9 SUB FEMALE） 12 （T-） （R+） （T） 2 （R） 13 （T+） （R-） （R） 3 （T） 10 （R-） （T+） （G） 5 （G） 11 （T+） （T-） 9 （RT） 6 （RTS-） 15 （CTS-） 6 （RTS+） 1 5 （CTS+） 注意一下，GE 90-70 有两个15 SUB FEMALE 串口，用第...
