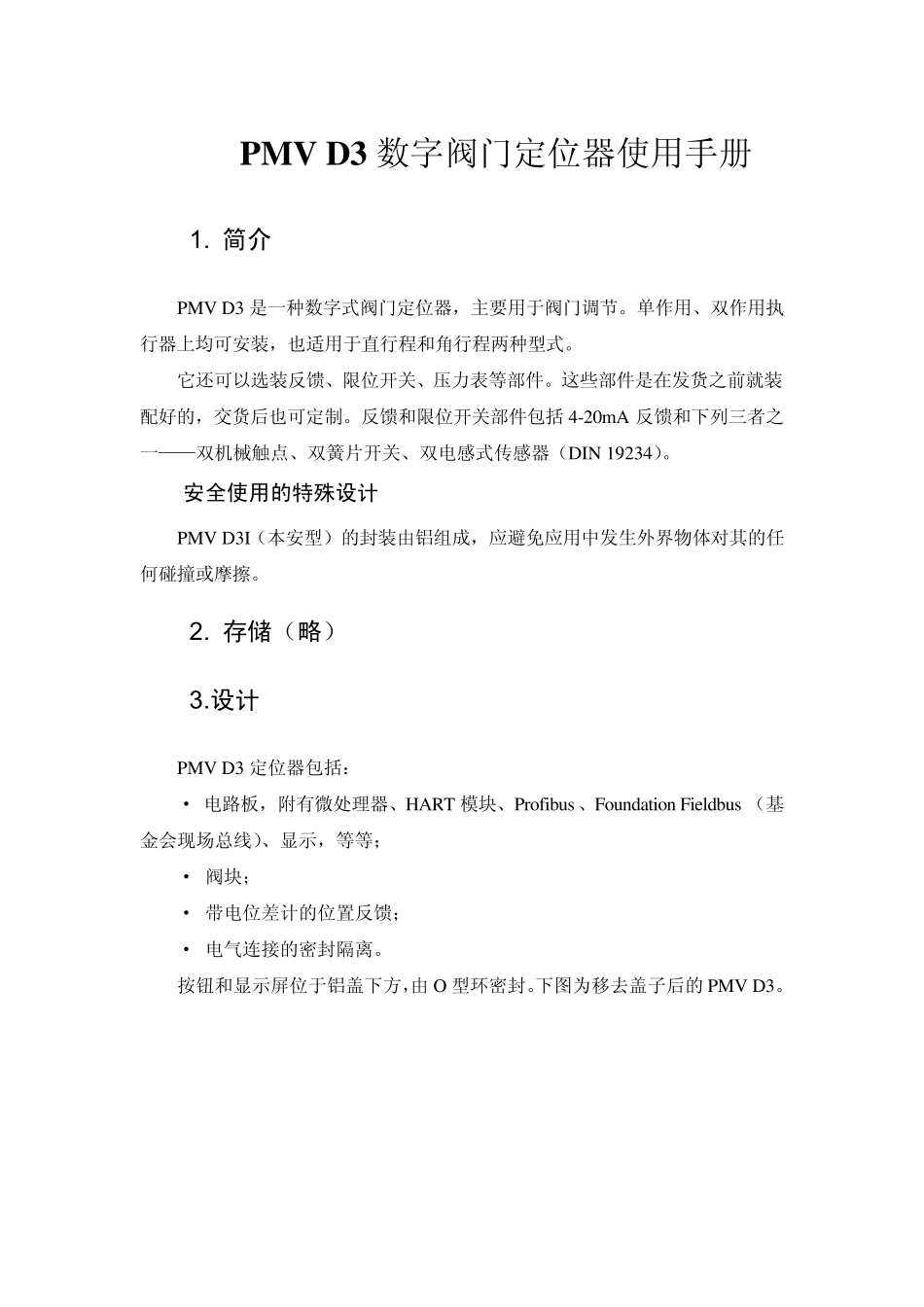

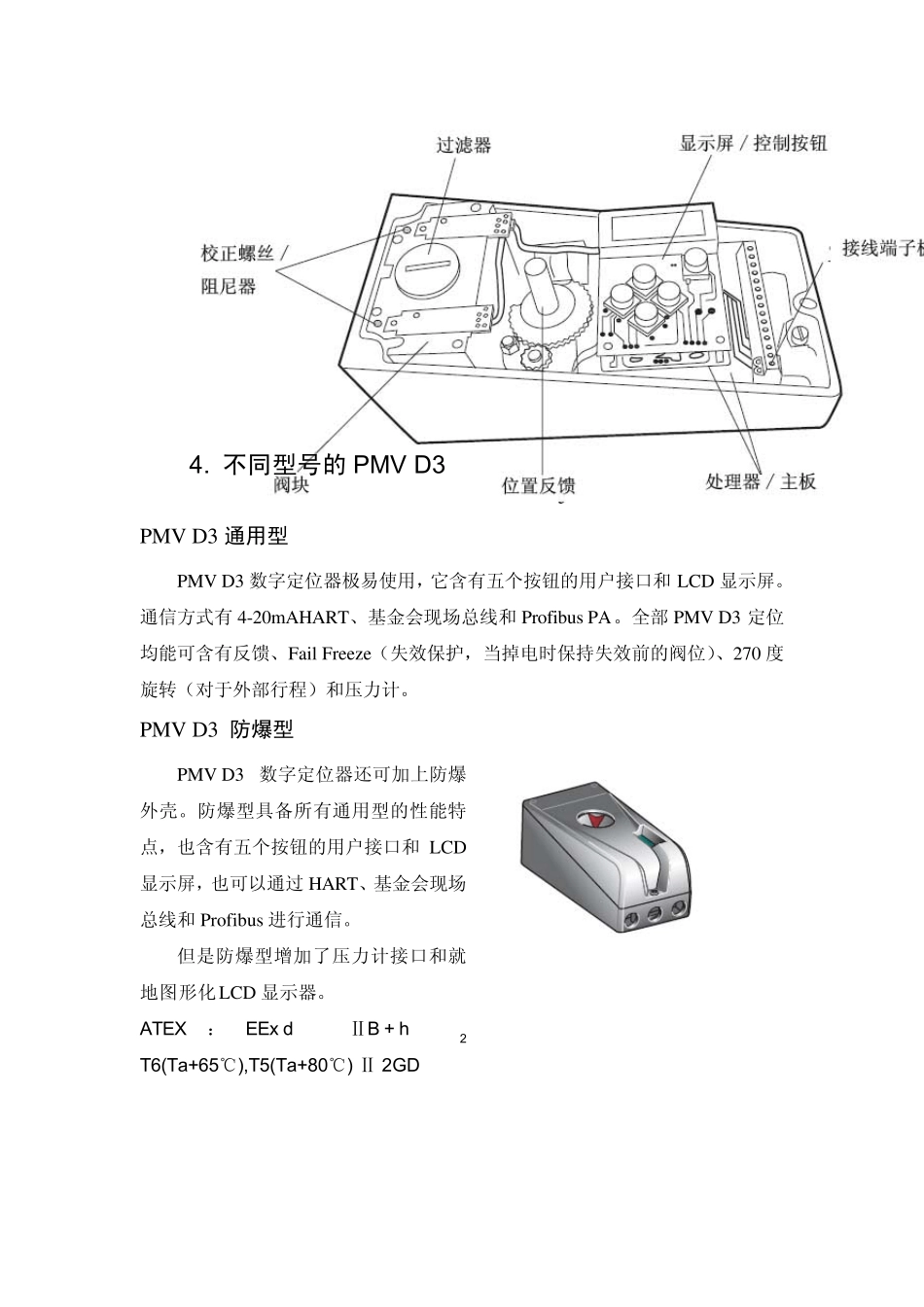

PMV D3 数字阀门定位器使用手册 1. 简介 PMV D3 是一种数字式阀门定位器，主要用于阀门调节。单作用、双作用执行器上均可安装，也适用于直行程和角行程两种型式。 它还可以选装反馈、限位开关、压力表等部件。这些部件是在发货之前就装配好的，交货后也可定制。反馈和限位开关部件包括4-20mA 反馈和下列三者之一——双机械触点、双簧片开关、双电感式传感器（DIN 19234）。 安全使用的特殊设计 PMV D3I（本安型）的封装由铝组成，应避免应用中发生外界物体对其的任何碰撞或摩擦。 2. 存储（略） 3.设计 PMV D3 定位器包括： · 电路板，附有微处理器、HART 模块、Profibu s、Fou ndation Fieldbu s （基金会现场总线）、显示，等等； · 阀块； · 带电位差计的位置反馈； · 电气连接的密封隔离。 按钮和显示屏位于铝盖下方，由O 型环密封。下图为移去盖子后的PMV D3。 4. 不同型号的 PMV D3 PMV D3 通用型 PMV D3 数字定位器极易使用，它含有五个按钮的用户接口和LCD 显示屏。通信方式有4-20mAHART、基金会现场总线和Profibus PA。全部PMV D3 定位均能可含有反馈、Fail Freeze（失效保护，当掉电时保持失效前的阀位）、270 度旋转（对于外部行程）和压力计。 PMV D3 防爆型 PMV D3 数字定位器还可加上防爆外壳。防爆型具备所有通用型的性能特点，也含有五个按钮的用户接口和LCD显示屏，也可以通过HART、基金会现场总线和Profibus 进行通信。 但是防爆型增加了压力计接口和就地图形化LCD 显示器。 ATEX：EEx d ⅡB + h2 T6(Ta+65℃),T5(Ta+80℃) Ⅱ 2GD PMV D3 本安型 易爆炸危险场所可使用本安型PMV D3 数字定位器。本安型具备前两种型号定位器的所有性能特点。 ATEX：EEx ia ⅡC T4 Ta=-30… … 80℃Ⅱ 1GD CSA, FM Class I Div.1 Grps B, C, D, Class ⅡDiv.1 Grps E, F, G, T6, T5. PMV D3 遥控安装 该型适合安装于一些特殊应用场合，如振动、高（或低）温腐蚀环境、难以接近或进入场合等。执行器上安装一平板或穹形（拱形）指示器。遥控单元与 PMV D3 之间的推荐距离为 5m。 5. 原理 控制信号函数和来自于电位差式位置传感器的反馈被转换为数字信号，这些信号在微处理器中被一 P ID 算法进行处理，之后提供控制信号送到压电阀。 B 和 E 输送空气进入执行器，同时阀 C 和 F 把气体从执行器排入大气。阀 B和 C...
