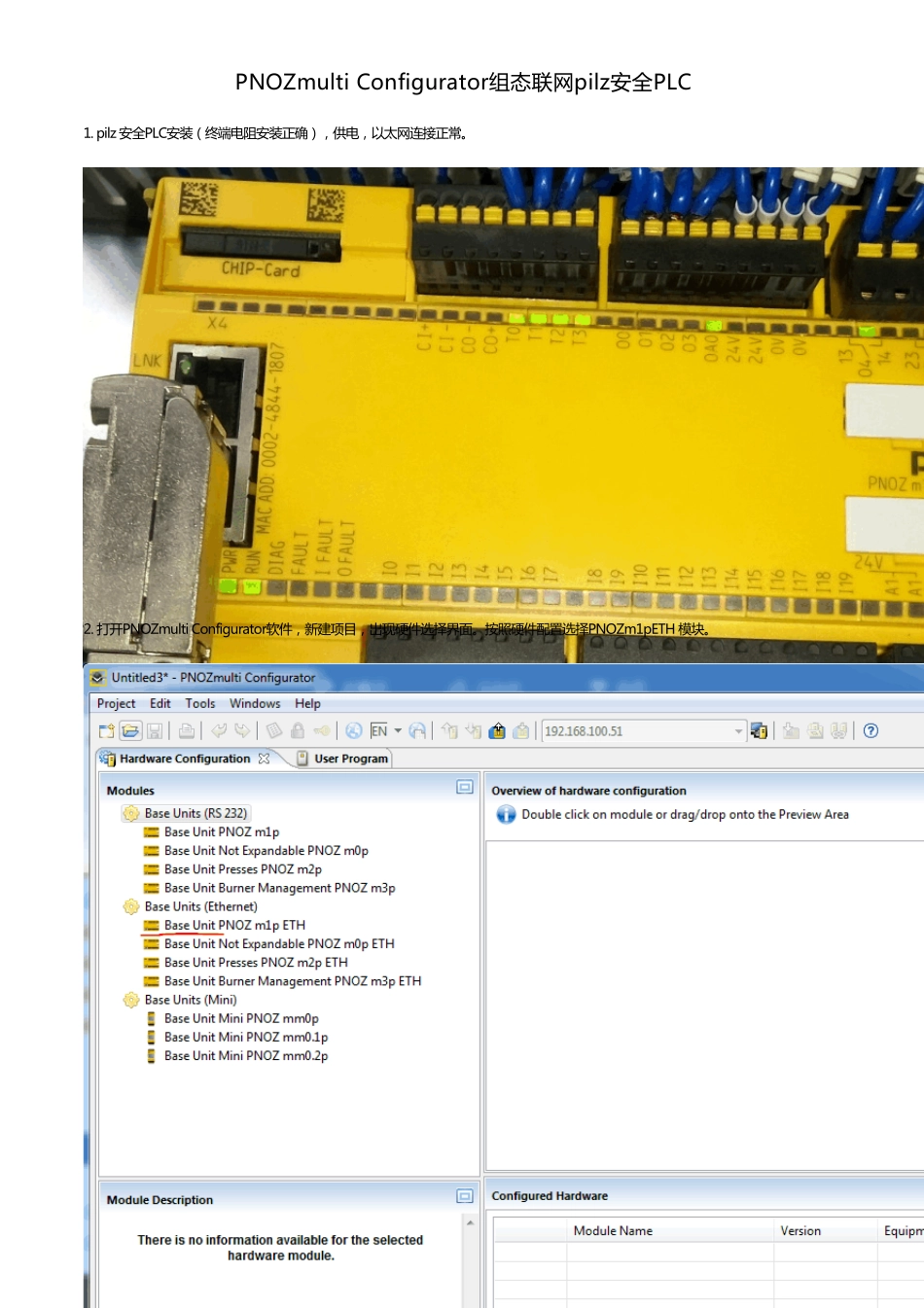

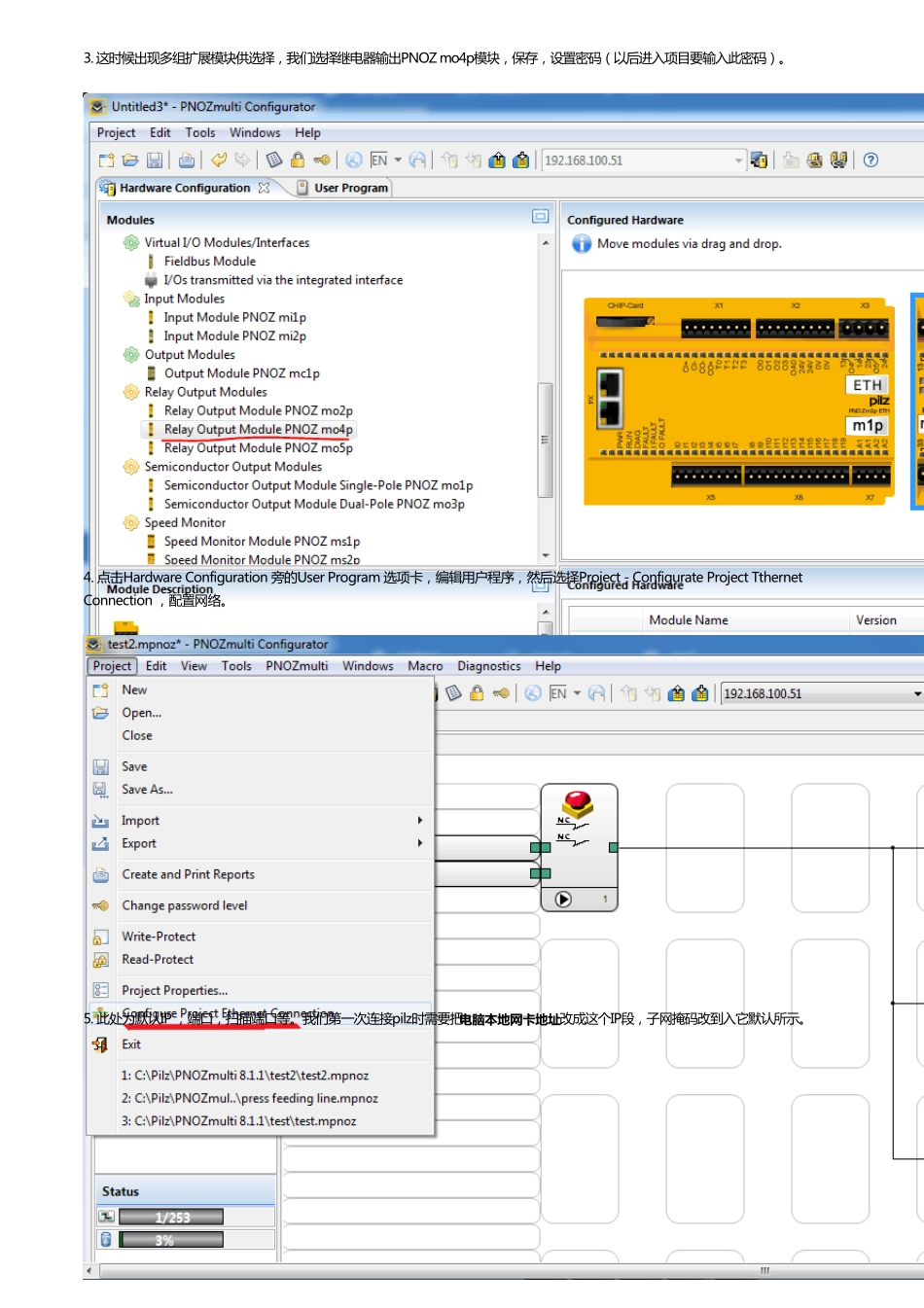

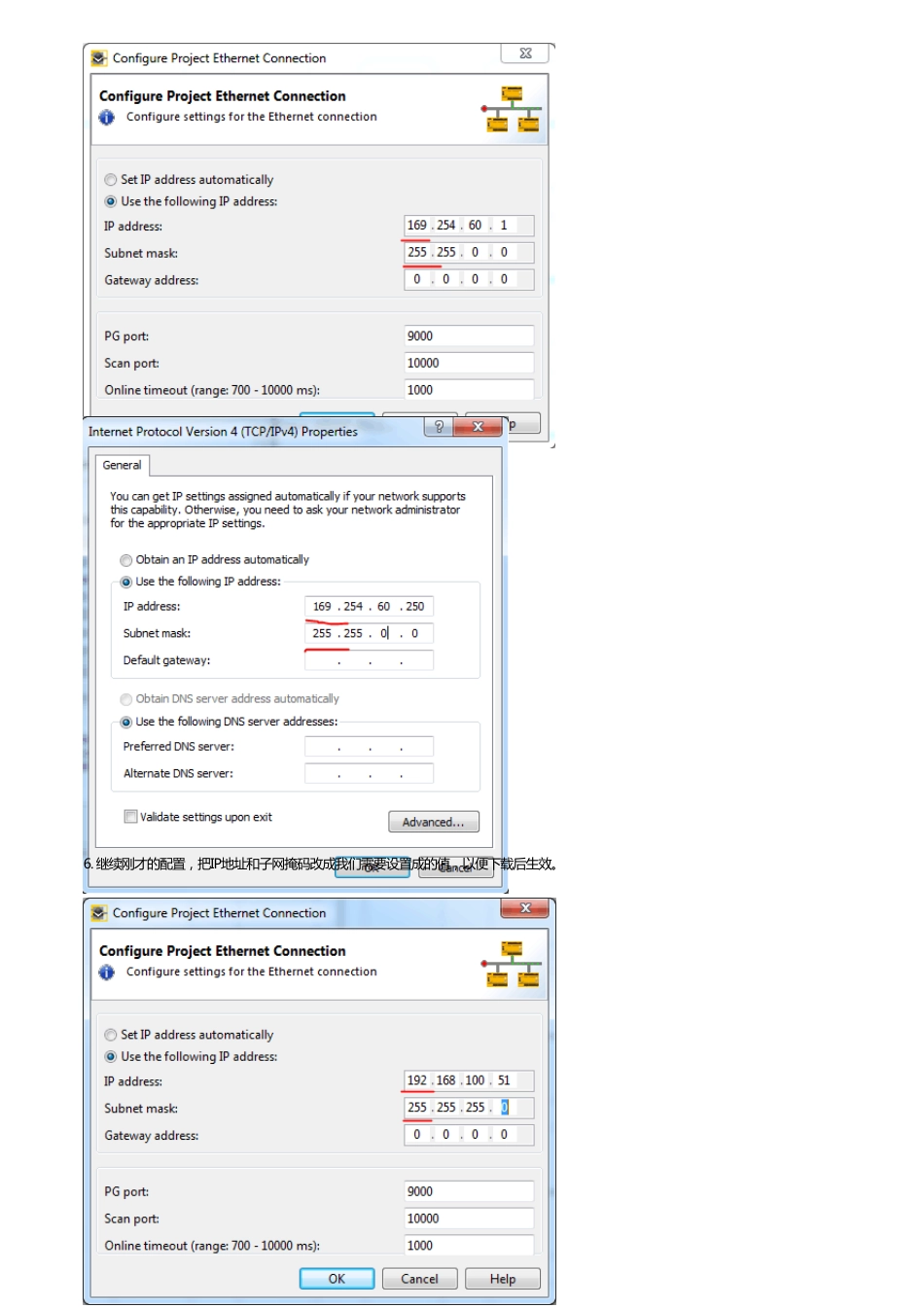

PNOZmulti Configurator组态联网pilz安全PLC1. pilz 安全PLC安装（终端电阻安装正确），供电，以太网连接正常。2. 打开PNOZmulti Configurator软件，新建项目，出现硬件选择界面。按照硬件配置选择PNOZm1pETH 模块。3. 这时候出现多组扩展模块供选择，我们选择继电器输出PNOZ mo4p模块，保存，设置密码（以后进入项目要输入此密码）。4. 点击Hardware Configuration 旁的User Program 选项卡，编辑用户程序，然后选择Project - Configurate Project Tthernet Connection ，配置网络。5. 此处为默认IP ，端口，扫 描 端口等 。我们第 一 次 连接pilz时需要把电脑本地网卡地址改成这个IP段，子网掩码改到入它默认所示。6. 继续刚 才 的配置，把IP地 址 和 子网掩码改成我们需要设置成的值 ，以便 下 载 后生 效 。7. 此时在保证电脑本地IP改到169.254.60.x 段， 1）选择默认PLC地址 169.254.60.1 2）点连接PLC 即可。（如果当前PLC不是新的，已经设置过别的IP地址，可以用 3）扫描一下。）如图我已经把PLC的IP改成192.168.100.51 ，子网掩码改成255.255.255.0 对比一下设备ID 和硬件上是否 一致 ，防 止 网络上多台 PLC下载错 误 。（本地网卡的IP地址必 须 和PLC当前在一个段，默认就 是169.254.60.x ，此处就 是192.168.100.x ，当下载程序完 成后，PLC的IP 就改成了 上文 第6条 所设置的新值了 ） 8. 连接成功 后，就 可以下载硬件配 置，程序了此处输入PLC的Device ID （硬件上可看到，上文中 扫描也 可发 现）9. 程序下载成功，PLC运 行 正常后，可以监 视 程序运 行 。10. 本例 中 ，按下急 停 开关 ，安全PLC继电器输出控 制 的多路 供电接触 器会 断 开，起 到保护 作 用 。
