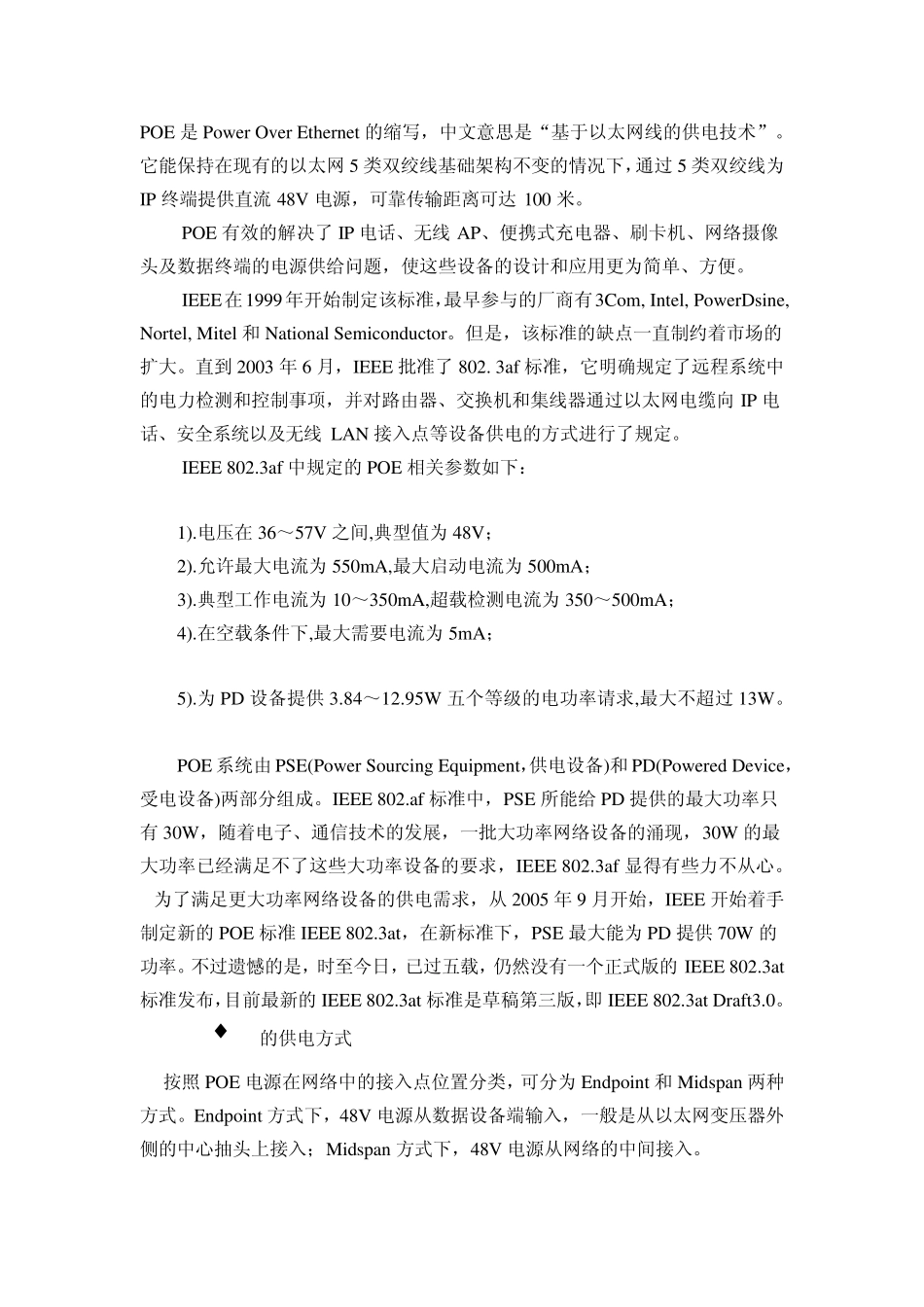

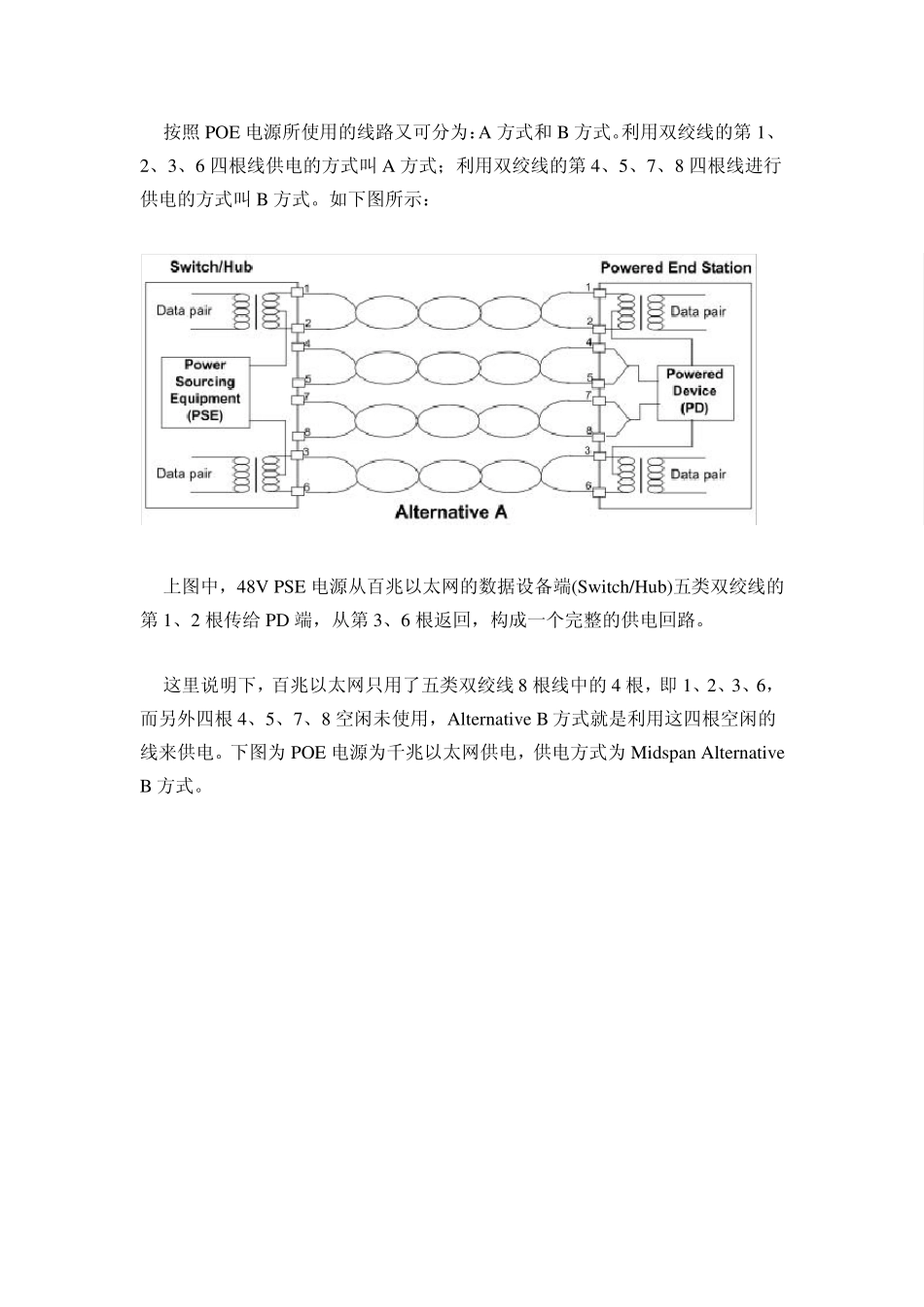

POE 是Pow er Over Ethernet 的缩写，中文意思是“基于以太网线的供电技术”。它能保持在现有的以太网 5 类双绞线基础架构不变的情况下，通过 5 类双绞线为IP 终端提供直流 48V 电源，可靠传输距离可达 100 米。 POE 有效的解决了 IP 电话、无线 AP、便携式充电器、刷卡机、网络摄像头及数据终端的电源供给问题，使这些设备的设计和应用更为简单、方便。 IEEE在1999年开始制定该标准，最早参与的厂商有3Com, Intel, Pow erDsine, Nortel, Mitel 和 National Semiconductor。但是，该标准的缺点一直制约着市场的扩大。直到 2003 年 6 月，IEEE 批准了 802. 3af 标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向 IP 电话、安全系统以及无线 LAN 接入点等设备供电的方式进行了规定。 IEEE 802.3af 中规定的POE 相关参数如下： 1).电压在 36～57V 之间,典型值为 48V； 2).允许最大电流为 550mA,最大启动电流为 500mA； 3).典型工作电流为 10～350mA,超载检测电流为 350～500mA； 4).在空载条件下,最大需要电流为 5mA； 5).为 PD 设备提供 3.84～12.95W 五个等级的电功率请求,最大不超过 13W。 POE 系统由 PSE(Pow er Sourcing Equipment，供电设备)和 PD(Pow ered Device，受电设备)两部分组成。IEEE 802.af 标准中，PSE 所能给 PD 提供的最大功率只有 30W，随着电子、通信技术的发展，一批大功率网络设备的涌现，30W 的最大功率已经满足不了这些大功率设备的要求，IEEE 802.3af 显得有些力不从心。 为了满足更大功率网络设备的供电需求，从 2005 年 9 月开始，IEEE 开始着手制定新的POE 标准 IEEE 802.3at，在新标准下，PSE 最大能为 PD 提供 70W 的功率。不过遗憾的是，时至今日，已过五载，仍然没有一个正式版的IEEE 802.3at标准发布，目前最新的IEEE 802.3at 标准是草稿第三版，即 IEEE 802.3at Draft3.0。 ♦POE的供电方式 按照 POE 电源在网络中的接入点位置分类，可分为 Endpoint 和 Midspan 两种方式。Endpoint 方式下，48V 电源从数据设备端输入，一般是从以太网变压器外侧的中心抽头上接入；Midspan 方式下，48V 电源从网络的中间接入。 按照POE 电源所使用的线路又可分为：A 方式和B 方式。利用双绞线的第1、2、3、6 四根线供电的方式叫 A 方式；利用双绞线的第4...
