PolarSI9000专业计算阻抗软件VIP免费

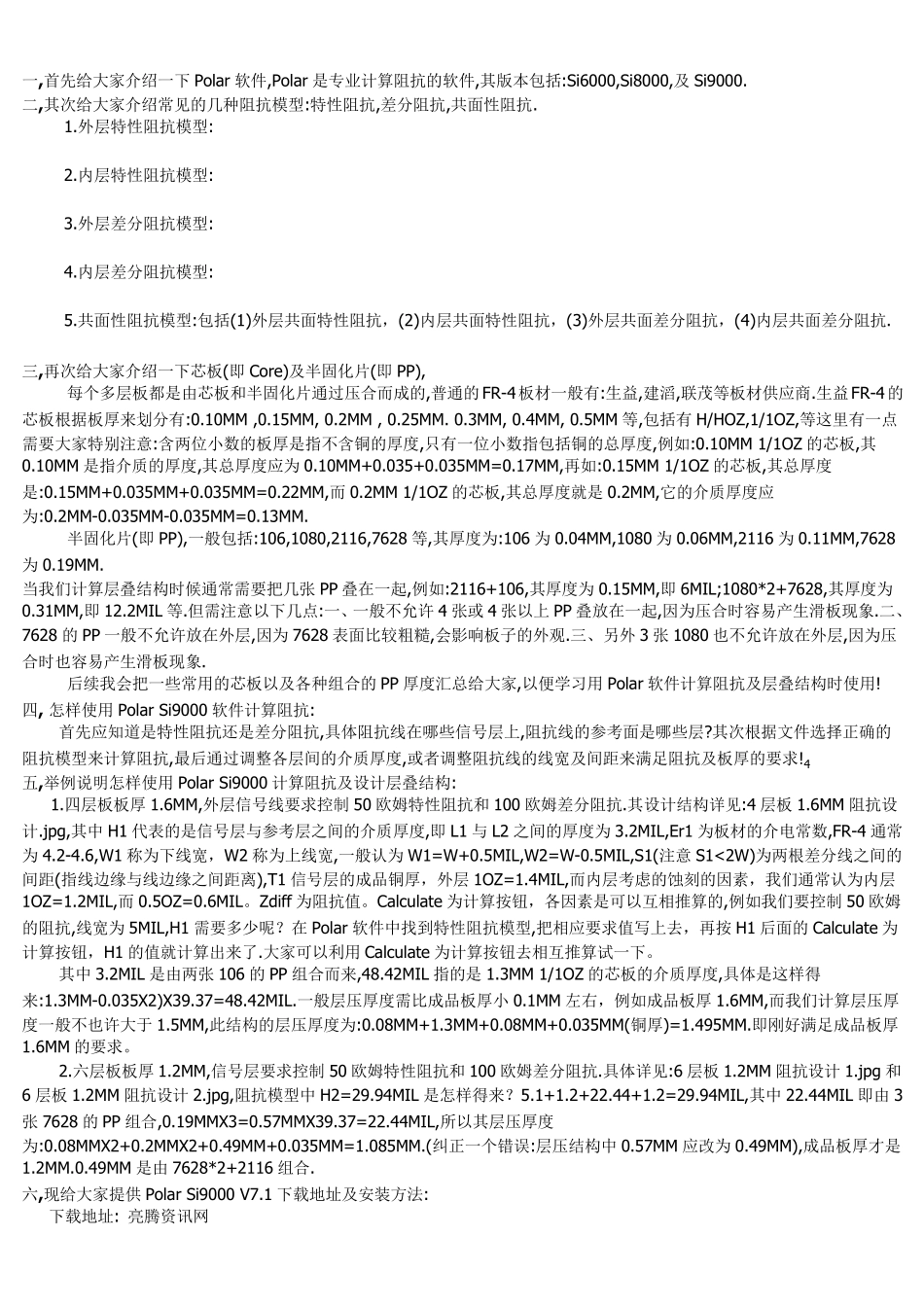

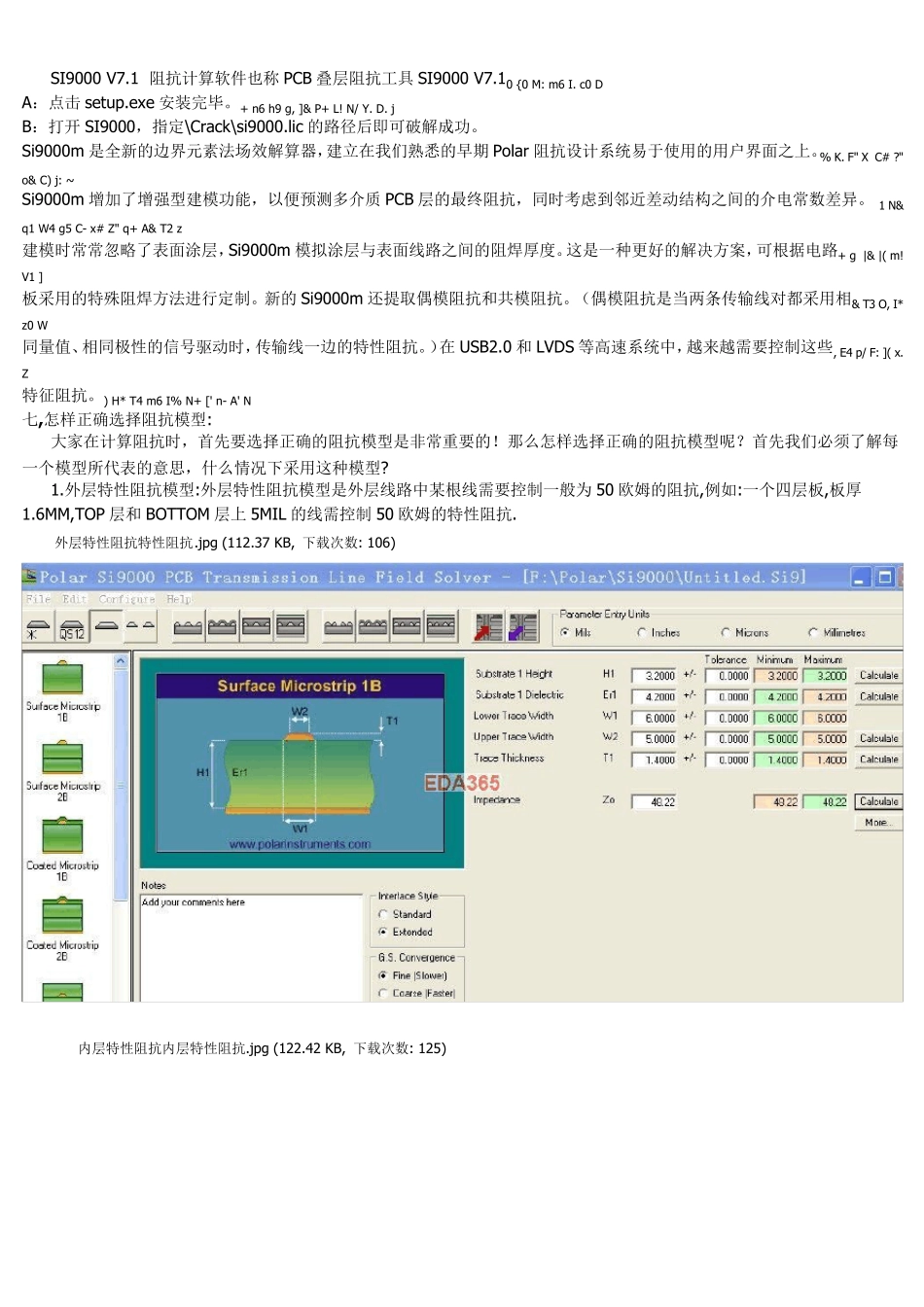

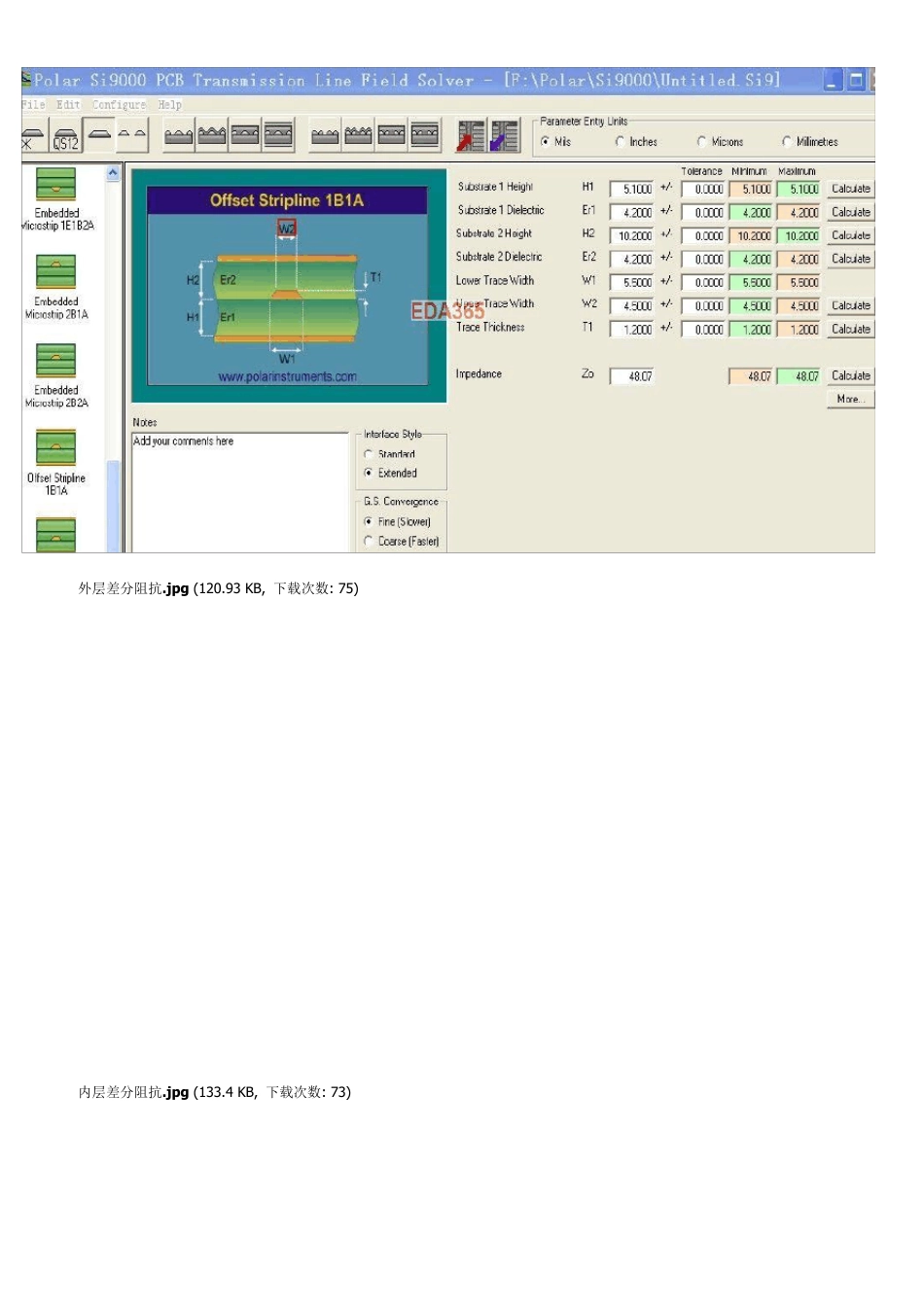

一,首先给大家介绍一下Polar 软件,Polar 是专业计算阻抗的软件,其版本包括:Si6000,Si8000,及Si9000. 二,其次给大家介绍常见的几种阻抗模型:特性阻抗,差分阻抗,共面性阻抗. 1.外层特性阻抗模型: 2.内层特性阻抗模型: 3.外层差分阻抗模型: 4.内层差分阻抗模型: 5.共面性阻抗模型:包括(1)外层共面特性阻抗，(2)内层共面特性阻抗，(3)外层共面差分阻抗，(4)内层共面差分阻抗. 三,再次给大家介绍一下芯板(即Core)及半固化片(即PP), 每个多层板都是由芯板和半固化片通过压合而成的,普通的FR-4板材一般有:生益,建滔,联茂等板材供应商.生益FR-4的芯板根据板厚来划分有:0.10MM ,0.15MM, 0.2MM , 0.25MM. 0.3MM, 0.4MM, 0.5MM 等,包括有H/HOZ,1/1OZ,等这里有一点需要大家特别注意:含两位小数的板厚是指不含铜的厚度,只有一位小数指包括铜的总厚度,例如:0.10MM 1/1OZ 的芯板,其0.10MM 是指介质的厚度,其总厚度应为0.10MM+0.035+0.035MM=0.17MM,再如:0.15MM 1/1OZ 的芯板,其总厚度是:0.15MM+0.035MM+0.035MM=0.22MM,而0.2MM 1/1OZ 的芯板,其总厚度就是0.2MM,它的介质厚度应为:0.2MM-0.035MM-0.035MM=0.13MM. 半固化片(即PP),一般包括:106,1080,2116,7628 等,其厚度为:106 为0.04MM,1080 为0.06MM,2116 为0.11MM,7628为0.19MM. 当我们计算层叠结构时候通常需要把几张PP 叠在一起,例如:2116+106,其厚度为0.15MM,即6MIL;1080*2+7628,其厚度为0.31MM,即12.2MIL 等.但需注意以下几点:一、一般不允许 4 张或 4 张以上 PP 叠放在一起,因为压合时容易产生滑板现象.二、7628 的PP 一般不允许放在外层,因为7628 表面比较粗糙,会影响板子的外观.三、另外3 张1080 也不允许放在外层,因为压合时也容易产生滑板现象. 后续我会把一些常用的芯板以及各种组合的PP 厚度汇总给大家,以便学习用 Polar 软件计算阻抗及层叠结构时使用! 四, 怎样使用 Polar Si9000 软件计算阻抗: 首先应知道是特性阻抗还是差分阻抗,具体阻抗线在哪些信号层上,阻抗线的参考面是哪些层?其次根据文件选择正确的阻抗模型来计算阻抗,最后通过调整各层间的介质厚度,或者调整阻抗线的线宽及间距来满足阻抗及板厚的要求!4 五,举例说明怎样使用 Polar Si9000 计算阻抗及设计层叠结构: 1.四层板板厚1.6MM,外层信号线要求控制 50 欧姆特性阻抗和100 欧姆差分阻抗.其设计结构详见:4 层板1.6MM 阻抗设计.jpg,其中 H1 代表的是信号层与参考层之间...
