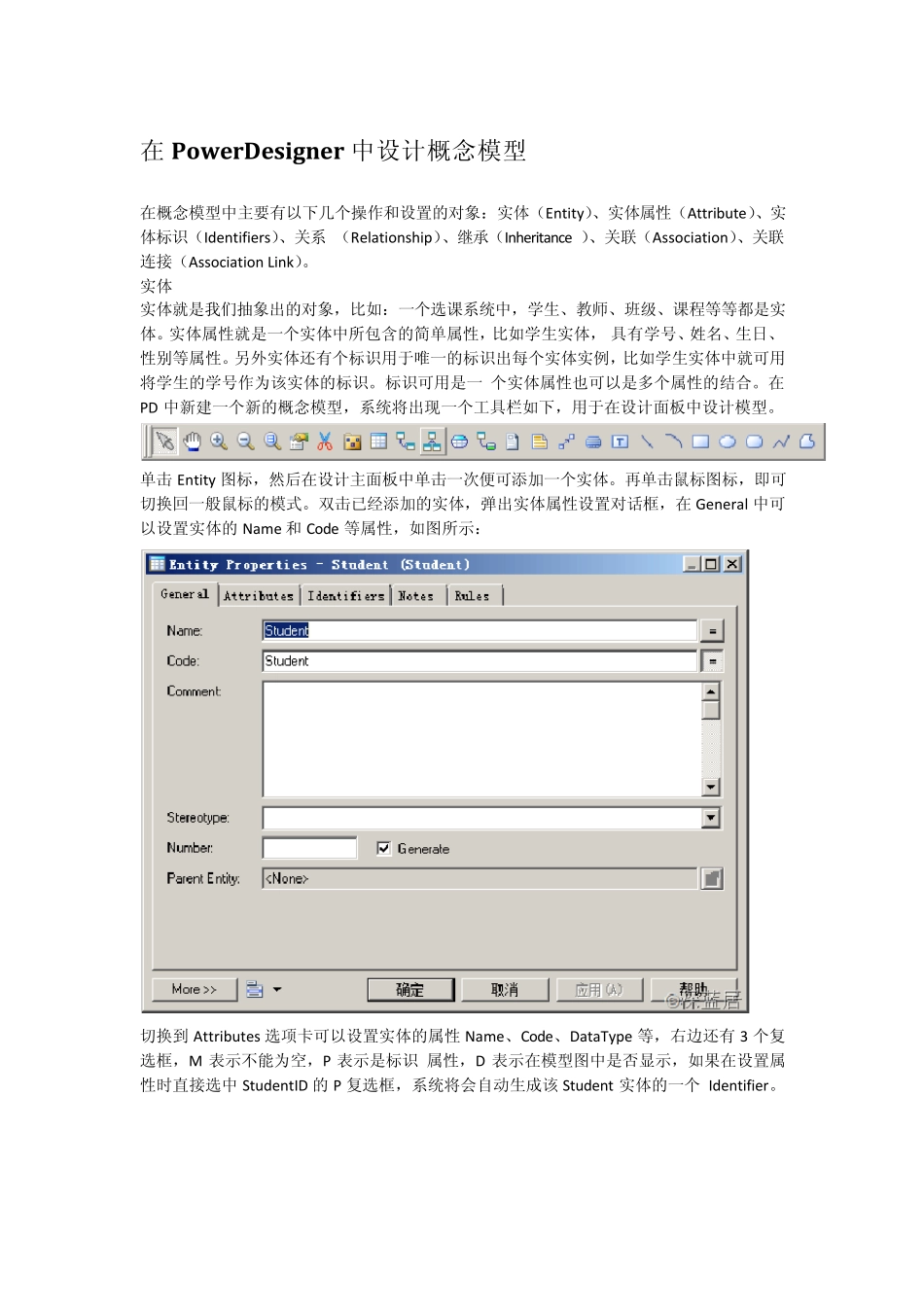

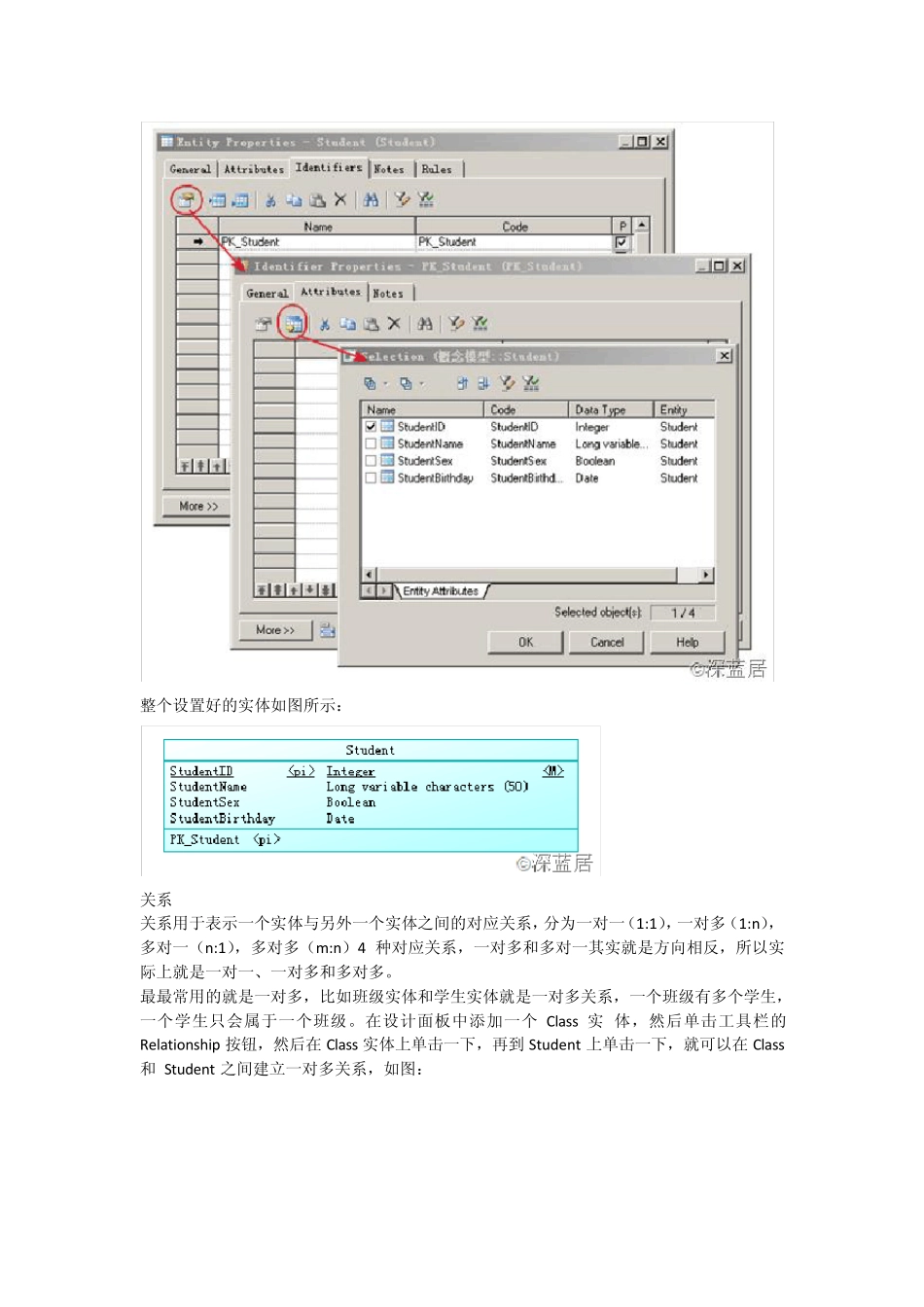

在Pow erDesigner 中设计概念模型 在概念模型中主要有以下几个操作和设置的对象：实体（Entity）、实体属性（Attribute）、实体标识（Identifiers）、关系 （Relationship）、继承（Inheritance ）、关联（Association）、关联连接（Association Link）。 实体 实体就是我们抽象出的对象，比如：一个选课系统中，学生、教师、班级、课程等等都是实体。实体属性就是一个实体中所包含的简单属性，比如学生实体， 具有学号、姓名、生日、性别等属性。另外实体还有个标识用于唯一的标识出每个实体实例，比如学生实体中就可用将学生的学号作为该实体的标识。标识可用是一 个实体属性也可以是多个属性的结合。在PD 中新建一个新的概念模型，系统将出现一个工具栏如下，用于在设计面板中设计模型。 单击 Entity 图标，然后在设计主面板中单击一次便可添加一个实体。再单击鼠标图标，即可切换回一般鼠标的模式。双击已经添加的实体，弹出实体属性设置对话框，在General 中可以设置实体的Name 和Code 等属性，如图所示： 切换到 Attributes 选项卡可以设置实体的属性 Name、Code、DataType 等，右边还有3 个复选框，M 表示不能为空，P 表示是标识 属性，D 表示在模型图中是否显示，如果在设置属性时直接选中StudentID 的P 复选框，系统将会自动生成该 Student 实体的一个 Identifier。 如果不希望系统自动生成而是手动设置的话，那么切换到Identifiers 选项卡，添加一行Identifier，然后单击左上角的“属性”按 钮，然后弹出的标识属性设置对话框中单击“添加行”按钮，选择该标识中使用的属性。例如将学号设置为学生实体的标识，具体操作如图所示： 整个设置好的实体如图所示： 关系 关系用于表示一个实体与另外一个实体之间的对应关系，分为一对一（1:1），一对多（1:n），多对一（n:1），多对多（m:n）4 种对应关系，一对多和多对一其实就是方向相反，所以实际上就是一对一、一对多和多对多。 最最常用的就是一对多，比如班级实体和学生实体就是一对多关系，一个班级有多个学生，一个学生只会属于一个班级。在设计面板中添加一个Class 实 体，然后单击工具栏的Relationship 按钮，然后在 Class 实体上单击一下，再到 Stu dent 上单击一下，就可以在 Class和 Stu dent 之间建立一对多关系，如图： 系统默认会给该关系一个命名Relationship_1，切换到鼠标指针模式，双击Relationship_1，即可打开关系...
